Sealock-laboratorion sisällä: matkatavaroiden värähtelytesti (XE-I09BA)

Lähes jokainen katastrofaalinen laukkuvika, josta ostaja kuulee, alkaa samasta paikasta: kohdasta, jossa hihna, kahva tai D-rengas kohtaa koripaneelin. Kangas repeytyy harvoin keskeltä. Vetoketjut jakavat ketjun harvoin. Se, mikä epäonnistuu, on ankkuri – muutaman neliösenttimetrin hitsattu paikka, tanko tai nauhasilmukka, jonka on siirrettävä ladatun pussin koko paino joustavaan seinään tuhansia kertoja kuormituksilla, jotka eivät ole koskaan tasaisia ​​eivätkä koskaan ennakoitavissa. Tästä syystä staattinen vetotesti, vaikka kuinka vaikuttava luku se tuottaa, ennustaa huonosti kentän tuottoa. Nivel, joka kestää yhdestä 80 kg:n vedosta, voi silti epäonnistua 8 kg:n dynaamisen tärinän 400 syklissä, koska väsymys ja huippulujuus ovat eri fysiikkaa.

Kone, joka erottaa nämä kaksi maailmaa laboratoriossamme, on matkatavaroiden värähtelyiskutesteri — omaisuus YFLJQ-0232, malli XE-I09BA, laitenumero LAB-006, käytössä laatuosastollamme lokakuusta 2018 lähtien ja viimeksi ulkoisesti kalibroitu 19.12.2025, jolloin interkalibrointi suoritetaan standardinmukaisesti20168 joulukuuta. YFL-WI-PZ-03, versio A/0, päivätty 28. joulukuuta 2023. Tässä artikkelissa käydään läpi, mitä kone todella tekee, miksi testi on tärkeämpi korkeataajuuksisille hitsatuille vedenpitäville pusseille kuin perinteisesti ommeltuille matkatavaroille ja mitä hankintapäällikön tulee kysyä nähdessään "värähtelyvaikutustestauksen" arkissa.

Mitä "värähtelyvaikutus" oikeastaan ​​tarkoittaa

Testi on harhaanjohtavan yksinkertainen kuvata ja melko vaikea tehdä hyvin. Laukku kuormataan määrättyyn painoon ja ripustetaan koneesta mihin tahansa tutkittavaan osaan – yksittäinen yläkahva, pari olkahihnaa, nostosilmukka, täysin pidennetty vaunun kahva. Iskupää nostaa ladatun pussin määritellyllä iskulla ja vapauttaa sen sitten. Painovoima hoitaa loput. Pussi putoaa, ja vaimennettu jousikokoonpano pään yläosassa imee ja palauttaa sitten putoamisen energian, joten näytettä ei pudota vain kerran, vaan se ohjataan jatkuvaan nousevaan ja laskevaan värähtelyyn. Jokainen sykli lähettää iskuaallon hihnaa pitkin kiinnityspisteeseen ja purkaa sen sitten kokonaan. Lataa, iske, pura, toista.

Kiinan kevyen teollisuuden menetelmästandardi, joka virallistaa tämän, QB/T 2922-2018Kotelo ja pussi — Testimenetelmä tärinän vaikutukselle, kuvailee periaatteena pussin lastaamista tietyllä painolla, sen nostamista kahvasta, olkahihnasta tai kokonaan ulos vedetystä vaunun kahvasta asetetun liikkeen kautta, sen antamista vapaasti pudota painovoiman vaikutuksesta ja jousen käyttöä iskuenergian imemiseen ja vapauttamiseen siten, että laukku kokee toistuvan iskun ja värähtelyn – näin testataan vaunun kahvan, hihnan ja rungon tärinän-iskun kestävyyttä. Laite on tiukasti määritelty: alemman imukupin, ylemmän vaimennuslohkon, iskutangon ja vakiokiinnikkeen yhdistetty massa on 8,1 ± 0,2 kg, yksisuuntainen isku on 150 ± 5 mm ja ylemmän imukupin melunvaimennusyksikkö tuottaa 110 ± 10 N jousivoiman puristettuna. Ohjausjärjestelmän on mahdollistettava törmäysnopeuden säätäminen, jaksojen lukumäärän asettaminen ja tallentaminen, ja sen on pysäytettävä kone automaattisesti, jos näyte putoaa testin aikana.

Tuo viimeinen lauseke on tärkeämpi kuin miltä se näyttää. Automaattinen pysäytys näytteen pudottamisen yhteydessä ei ole mukavuusominaisuus – se tekee syklin laskennasta kelvollisen datapisteen. Jos hihna repeytyy syklissä 612 ja kone lyö tyhjää kiinnikettä, kunnes se saavuttaa esiasetetun arvon 1 500, raportti ei kerro mitään hyödyllistä. Koska kone pysähtyy erotushetkellä, laskuri lukeeonnivelen väsymisikä.

Kone lattiallamme

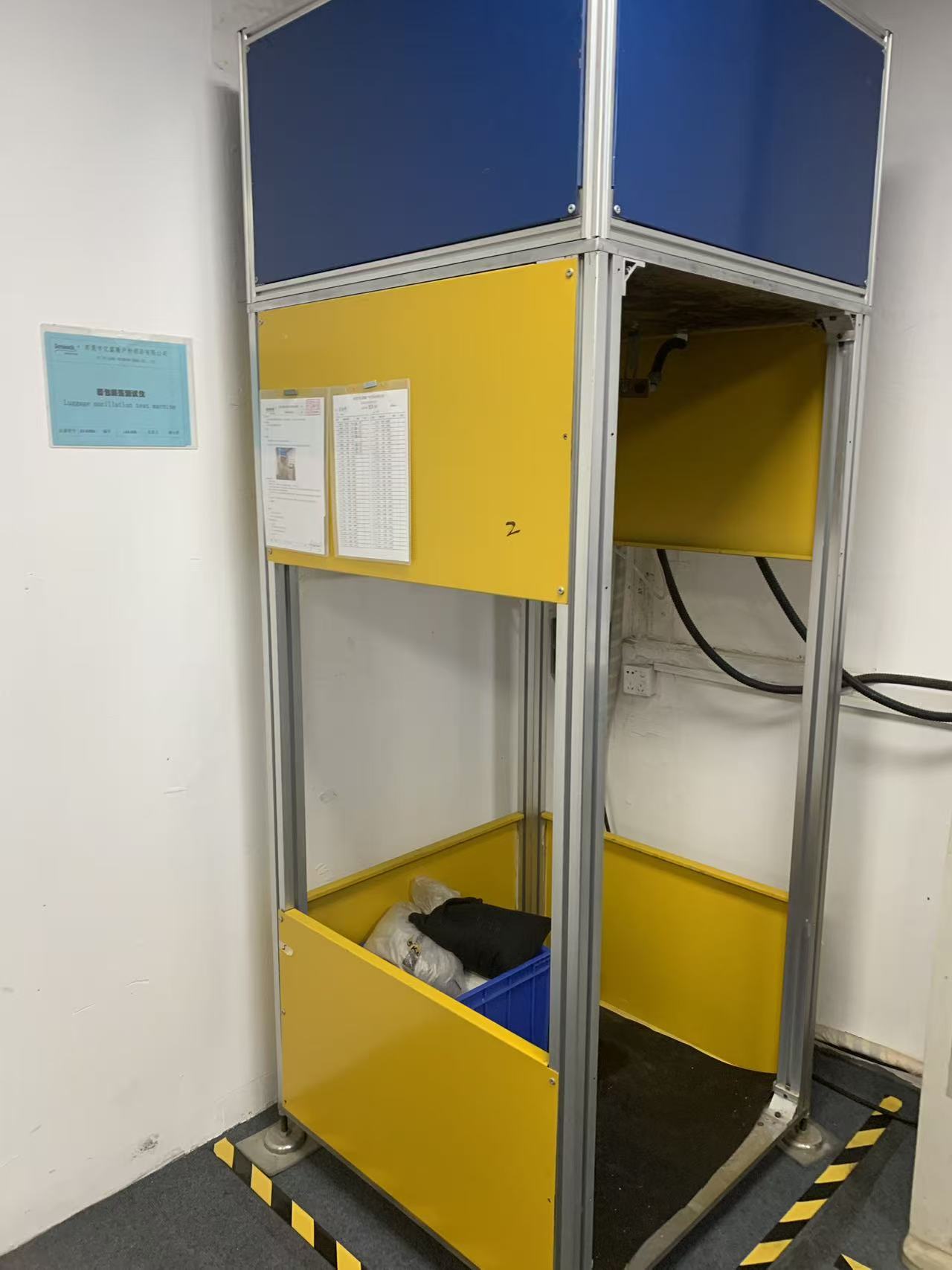

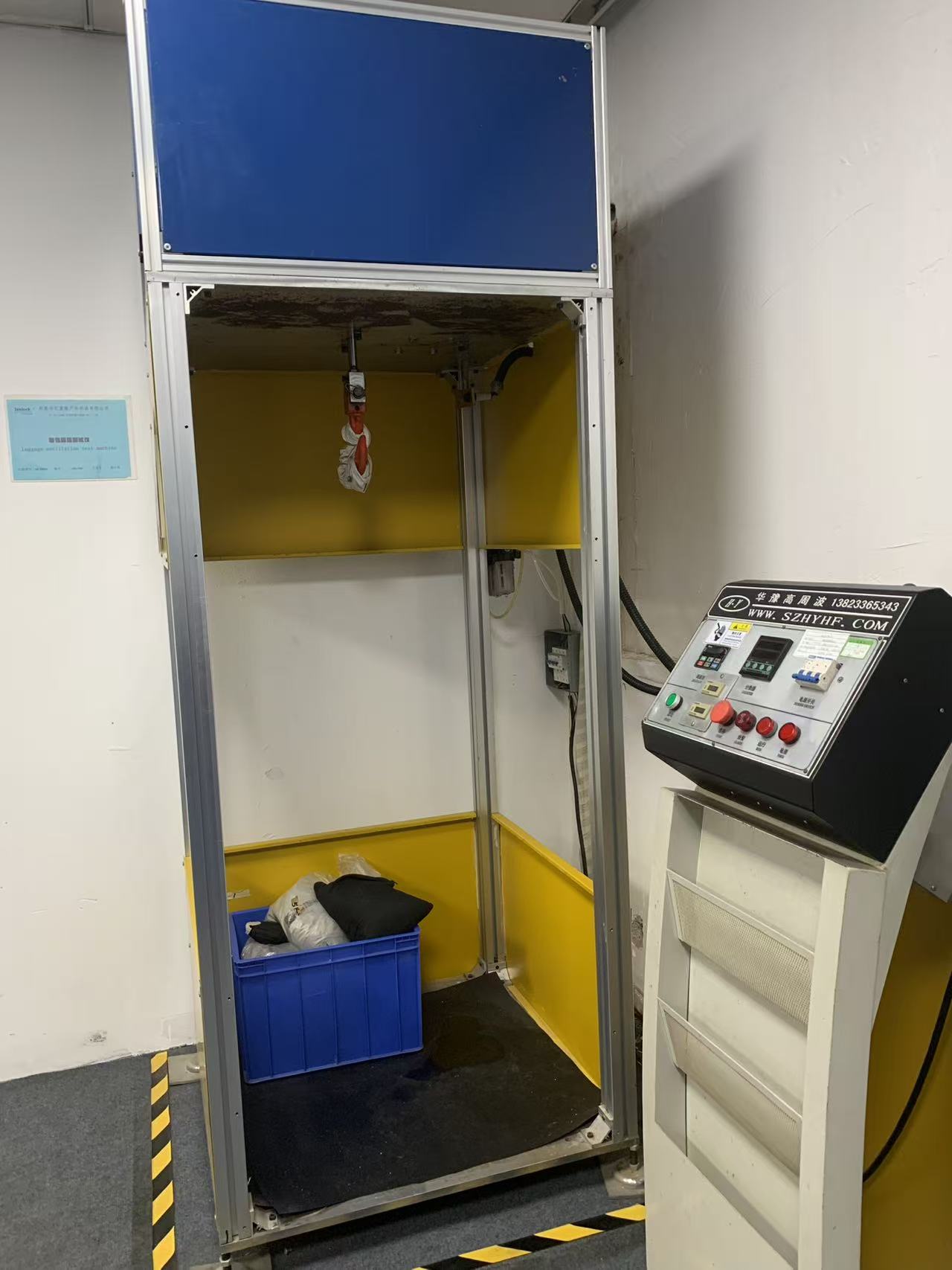

Yksikömme on Shenzhenin suurtaajuuslaitteiden valmistajan rakentama, ja se on tarkoituksella loistoton. Testikammio on suulakepuristettu alumiinirunko keltaisilla ja sinisillä täytepaneeleilla, avoin käyttöpuolelta ja päällystetty raskaalla kumimatolla, joka estää pomppimisen. Iskupää roikkuu yläpoikkipalkista; sen alapuolella on näyte ja pohjassa olevassa laatikossa kalibroidut hiekkasäkit, joita käytämme saattamaan pussin sen nimelliskoekuormitukseen. Saranoitu ovi sulkee työpuolen ennen juoksun alkamista, mikä on ainoa asia, joka seisoo kuljettajan ja nopeudella kulkevan 20 kg pussin välissä.

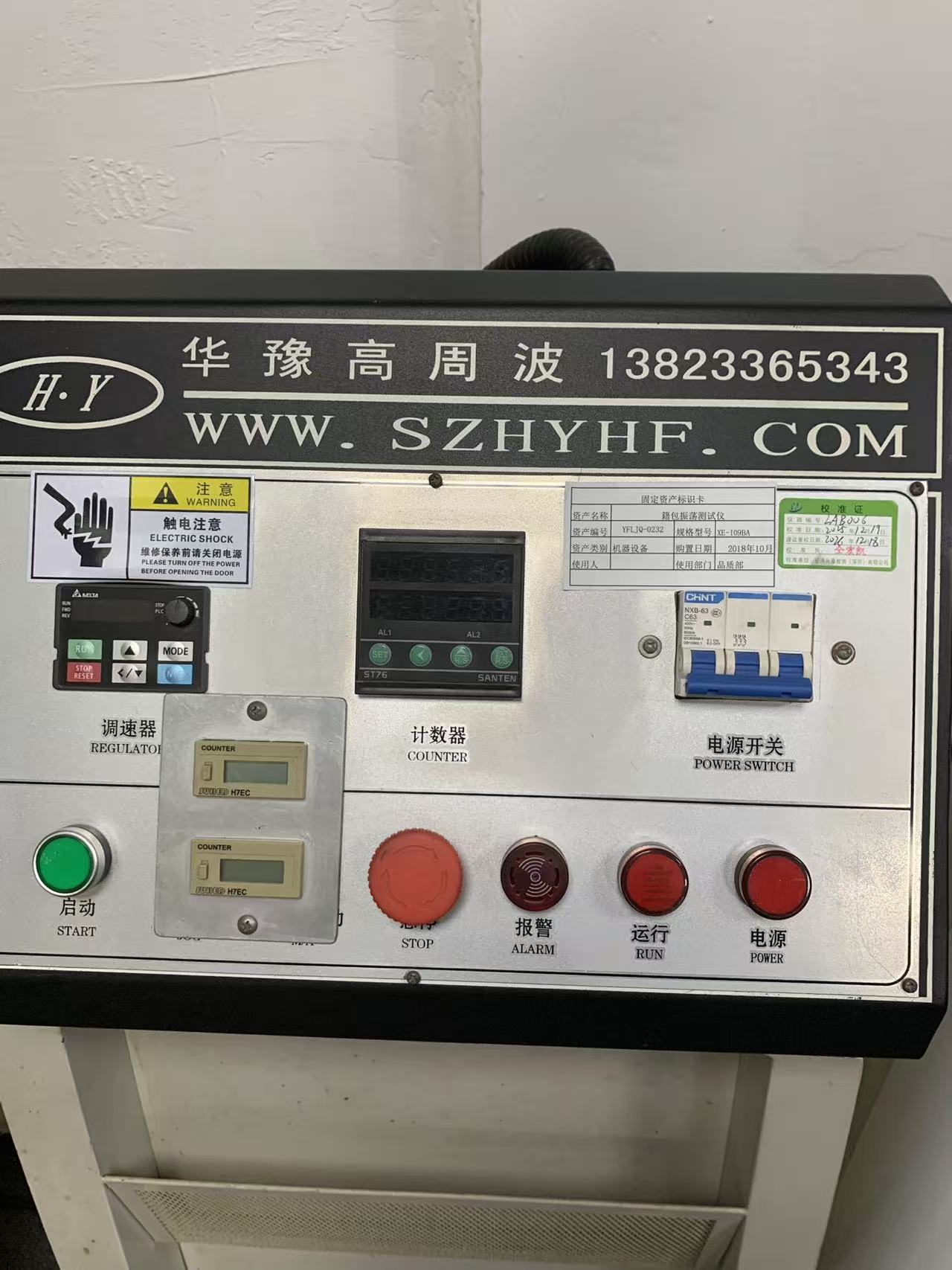

Ohjausjalusta on häkin ulkopuolella. Sen asettelu kertoo tarkalleen, miten testi suoritetaan: Delta-taajuusmuuttaja vasemmalla toimii nopeudensäätimenä, digitaalinen SANTEN ST76 -laskuri kahdella hälytyskanavalla on keskellä, kaksi sähkömekaanista FUJI H7EC -laskuria tallentavat kumulatiivisia syklejä ohjelmoitavasta riippumatta ja kolminapainen CHNT N640 V-63 C540 C540 katkaisija. Hz 6 000 A:n katkaisukapasiteetilla käsittelee tulevaa tehoa. Niiden alla on käynnistyspainike, ylisuuri sienipäällinen hätäpysäytys sekä hälytys-, käynti- ja virranilmaisimet.

Kaksinkertaiset laskurit ovat olemassa syystä. Ohjelmoitava laskuri pysäyttää koneen tavoitesyklissä; mekaaniset laskurit keräävät koneen käyttöiän jaksoja ja antavat ristiintarkistuksen, jos joku epäilee, onko ajo nollattu kesken testin. Kun asiakkaan ulkopuolinen tarkastaja kysyy, mistä tiedämme, että raportti heijastaa täydellistä ajoa, tämä on vastaus, johon osoitamme.

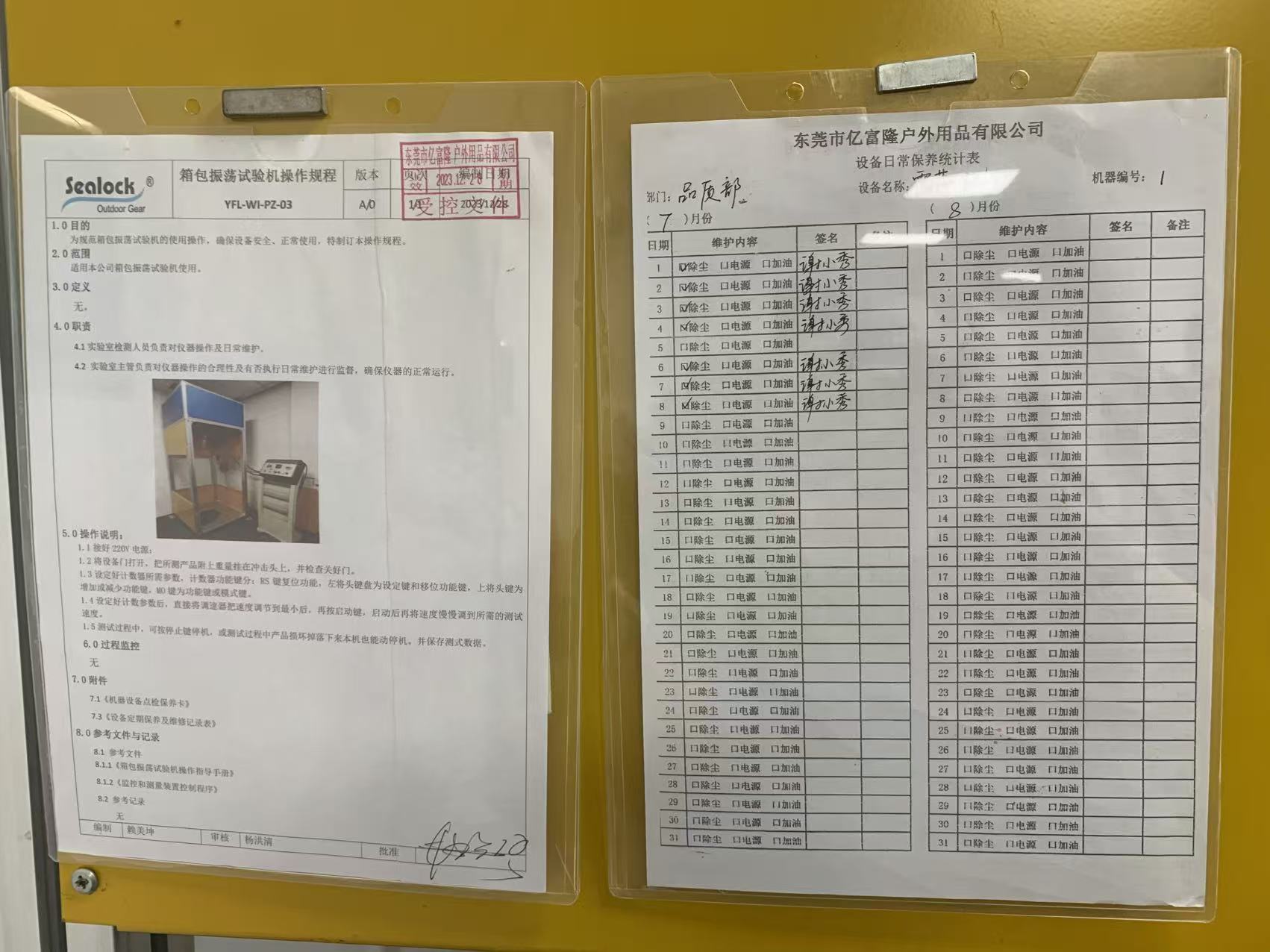

Kuinka käytämme sitä: SOP YFL-WI-PZ-03

Koneeseen lähetetty ohjattu menettely on lyhyt, ja jokainen lauseke on olemassa, koska joku on kerran tehnyt sen väärin.

Käyttäjä kytkee 220 V:n jännitteen, avaa kammion oven, ripustaa näytteen – jo kuormattu nimellispainoon – iskupäähän sopivalla kiinnikkeellä ja varmistaa, että ovi on kunnolla kiinni, ennen kuin mikään liikkuu. Laskuri ohjelmoidaan sitten: nollausnäppäin tyhjentää edellisen ajon, vaihto- ja lisäysnäppäimet asettavat tavoitejaksojen määrän ja tilanäppäin valitsee laskentatoiminnon. Vasta tavoitteen asettamisen jälkeen käyttäjä laskee nopeudensäätimen minimiin, painaa starttia ja nostaa sitten nopeutta hitaasti vaadittuun testitasoon. Nopeudella käynnistäminen on kiellettyä, koska äkillinen ensimmäinen isku antaa iskun, jota standardi ei ole koskaan tarkoitettu, ja voi aiheuttaa väärän aikaisen vian kiinnikkeessä eikä testattavassa nivelessä.

Ajon aikana käyttäjä voi pysäyttää koneen milloin tahansa pysäytyspainikkeella. Jos näyte rikkoutuu ja putoaa, kone pysähtyy itsestään. Testitiedot tallennetaan sitten. SOP antaa toiminnan ja rutiinihuollon laboratoriotarkastajalle ja molempien valvonnan laboratorion esimiehelle, ja sitä tukee päivittäinen huoltoloki – pölynpoisto, tehon tarkistus, voitelu – allekirjoitetaan päivä päivältä.

Kuormitus ja syklien määrä: mitä numeroiden tulisi olla

Menetelmästandardi määrittelee kuinka pussia ravistellaan; tuotestandardi määrittelee kuinka kovaa ja kuinka kauan. Kannettavalle laukulle, joka on QB/T 1333-2018Käsilaukku ja reppu, joka asettaa testikuormituksen laukun rungon tilavuuden mukaan eikä, kuten aikaisemmassa 2010-versiossa, tuotespesifikaatioiden mukaan, ja joka arvioi vain olkahihnan, jossa yhdellä kahvalla ja olkahihnalla on päällekkäinen ommelalue. Tyypillinen kaupallinen testaus kestää 400 sykliä kahdella olkahihnalla 6 kg:n määritellyllä kuormalla, ja kahvat arvioidaan niiden omalla kuormituksen ja syklin yhdistelmällä.

Neljäsataa sykliä on lattia, ei katto, ja se on kalibroitu mieluummin jokapäiväiseen käsilaukkuun kuin 60-litraiseen kuivaan kasaan, joka heitetään veneen kannelle vuosikymmeneksi. Sisäinen kantavuusvaatimuksemme on 1 500 sykliä ja enemmän, ja tutkimusmatka- ja meriohjelmissa suoritamme huomattavasti suuremmat laskut pussin nimelliskapasiteetin perusteella määritetyillä kuormilla standardin tilavuustaulukon sijaan. Kun asiakkaan oma protokolla määrittää erilaisen yhdistelmän – raskaamman kuorman harvemmilla jaksoilla matkatavaroiden käsittelyn simuloimiseksi tai kevyemmän kuorman paljon suuremmalla määrällä työmatkan simuloimiseksi – kone yksinkertaisesti ottaa nämä luvut. Nopeus, kuormitus ja syklitavoite ovat kaikki käyttäjän asettamia, mikä tarkoittaa, että laite on talossa sen sijaan, että ostettaisiin testipaikkoja ulkopuolelta.

Miksi tämä testi on erilainen hitsatuille vedenpitäville pusseille

Tässä vedenpitävä vaihteistotehdas eroaa perinteisestä matkatavaratehtaasta. Ommeltu laukku, olkahihnan ankkuri on nauhasilmukka, joka on kiinnitetty saumaan ja vahvistettu tangolla. Vikatila on langan hankaus ja progressiivinen tikin ulosveto, ja se ilmoittaa itsestään: ompeleet löystyvät, silmukka vinossa, ostaja huomaa ennen kuin päästää irti.

Korkeataajuushitsatussa pussissa ankkurissa ei ole ompeleita ollenkaan tai ompeleet ovat koristeellisia ja todellinen kuormitusreitti kulkee hitsatun paikan läpi, joka on liimattu runkopaneelin TPU- tai PVC-pintaan. Tämä liitos epäonnistuu kuoriutumisesta, ei hankauksesta, ja kuoriutuminen on hiljaista ja äkillistä. Hieman kylmänä pyörinyt hitsi - riittämätön viipymä, likaantunut pinta, millimetrin murto-osan verran poikkeavaa suulaketta - läpäisee staattisen vetotestin mukavasti ja delaminoituu sitten paikan reunasta jossain syklin 300 ja syklin 900 välissä, koska jokainen värähtelyjakso nostaa saman bonuksen etureunan.

Tämä on vika, joka tuottaa arvostelut, jotka jokainen kategoriapäällikkö tunnistaa: laukku, joka oli hyvä kauden, ja sitten "hihna irtosi laukusta" ja jäljelle jäi puhdas, rispaamaton paikka. Se on myös, mikä tärkeintä, avedeneristysvika eikä vain lujuusvirhe, koska osittain kuorittu laastari avaa vuototien pintamateriaalin läpi kauan ennen kuin se irtoaa kokonaan. Laukku voi alkaa päästää vettä sisään olkapääankkurista kantaen samalla kuormansa täydellisesti.

Siksi värähtelytesteri jatietokoneistettu veto- ja kuoriutumistesteriluetaan yhdessä eikä erikseen. Kuorintatestaus antaa meille hitsatun sauman staattisen sidoslujuuden kilogrammoina sisäistä materiaalipöytäämme vasten; oskillaatiotestaus kertoo meille, kestääkö tämä sidos dynaamista, toistuvaa, yhden reunan kuormitusta geometriassa, jonka se todella näkee käytössä. Hitsaus voi olla vahva ja silti väsymätön, jos paikan geometria keskittyy kuoriutumaan yhteen kulmaan. Vasta toinen testi löytää sen.

Mitä katsomme, kun juoksu päättyy

Valmis syklien määrä on läpäisyehto, ei läpäisytulos. Kun laskuri pysähtyy, näyte laskeutuu alas ja sitä tutkitaan kirjallisen tarkistuslistan perusteella: ei kahvan, hihnan tai ankkuripaikan irtoamista tai osittaista irtoamista; hitsattujen raudoitusten reunassa ei ole irtoamista tai kohoamista; ei murtumia, muodonmuutoksia tai halkeamia soljeissa, liukukappaleissa, D-renkaissa tai triglidesissä; ei lanka katkea missään vahvistusompeleessa; ei korin paneelin vääristymiä kuormituspisteen ympärillä; ja vaunujärjestelmällä varustetuissa laukkuissa kahva, joka edelleen ulottuu ja vetäytyy tasaisesti ja lukittuu positiivisesti.

Kaikki muu kuin erottelu tallennetaan silti. Paistin reuna, joka on kohonnut kaksi millimetriä 1 500 kierrossa, on ohimenevä pussi ja epäonnistunut prosessi, ja se palaa suunnitteluun hitsausparametriongelmana sen sijaan, että se olisi allekirjoitettu. Jos testi on tuhoava tai näyte on merkitty, näyte asetetaan karanteeniin, eikä se pääse uudelleen myyntiin.

Missä se sijaitsee laajemmassa QC-ketjussa

Yksikään instrumentti ei sertifioi pussia. Värähtelytesteri kattaa dynaamisen kuormituksen kestävyyden ankkuripisteissä, ja se ohjautuu joka suuntaan:vetoketjullinen edestakaisin käyttöiän testaajakestää sulkemisen 3 000 syklin läpi kokoon sopivalla sivuttais- ja pituussuuntaisella kuormituksella; thehankaustestijahankausvärin kestävyysmittariosoite pinnan kestävyys ja viimeistelyn siirto; theohjelmoitava lämpötila- ja kosteuskammiovanhentaa materiaalia kuuma-kostea ja pakkasjaksoilla ennen kuin mekaaniset ominaisuudet tarkistetaan uudelleen. Sitten koko kokoonpano menee täyteen kahden tunnin tai pidemmän veden upotustestiin upotettaville tuotteille tai rankkasade- ja vesisuihkutestaukseen tuotteille, jotka on luokiteltu kestämään sadetta upotuksen sijaan.

Käynnissä värähtelytestaustajälkeenilmaston ikääntyminen on yksi paljastavimmista ostajan käytettävissä olevista sekvensseistä, ja se kannattaa mainita selkeästi. Liima-avusteiset liitokset ja jotkin TPU-kalvolaadut menettävät merkittävän kuoriutumislujuuden 72 tunnin kuuma-kostea altistuksen jälkeen. Hihna-ankkuri, joka kestää 1 500 sykliä uutena ja 600 sykliä vanhenemisen jälkeen, kertoo jotain, mitä mikään huonelämpötilatesti ei koskaan tee.

Mitä ostajien pitäisi kysyä

"Värinä testattu" teknisissä tiedoissa ei tarkoita mitään ilman neljää numeroa takana: kuorma kilogrammoina, syklien määrä, testattu komponentti ja hyväksymiskriteerit. Pyydä kaikkia neljää. Kysy, saavutettiinko laskuri vai pysähtyikö kone automaattisesti aikaisin. Kysy onko laukku testattu uutena vai ympäristökäsittelyn jälkeen. Ja nimenomaan hitsattujen tuotteiden osalta kysy, sisältyikö testauksen jälkeiseen tarkastukseen reunan nosto hitsattujen raudoituspaikkojen kohdalla, koska toimittaja, joka tarkastaa vain irtoamisen, ilmoittaa ohituksen jo alkaneesta pussista.

OEM- ja ODM-ohjelmille asetamme nämä parametrit yhdessä kehitysvaiheessa, suoritamme ne ensimmäisissä artikkeleissa ennen työkalujen jäädyttämistä ja toistamme ne tuotannon aikana. Jos brändin omaa protokollaa tai kolmannen osapuolen laboratorioraporttia vaaditaan, yrityksen sisäisistä tiedoista tulee esiselvitys: löydämme ongelman mieluummin syklistä 700 omasta kerroksestamme kuin SGS- tai QIMA-raportista kolme viikkoa ennen toimitusta.

Usein kysytyt kysymykset

Onko värähtelyiskutesti sama kuin pudotustesti?

Ei. Pudotustesti arvioi, mitä pussille ja sen sisällölle tapahtuu yhdellä hallitsemattomalla törmäyksellä kovaa pintaa vasten. Värähtelyiskutestaus arvioi väsymisen kantopisteissä satojen tai tuhansien kontrolloitujen kuormitus- ja irrotusjaksojen aikana. He löytävät erilaisia ​​vikoja, ja pussi voi kulkea mukavasti toisen ohi, kun taas toinen epäonnistuu.

Voiko tällä koneella testata pehmeää kylmälaukkua tai kuivalaukkua sekä reppua?

Kyllä. Telineeseen voidaan ripustaa mitä tahansa, jolla on määritelty kantopiste – yksi vetokahva kuivassa laukussa, kaksi olkahihnaa viileämmässä repussa, ylhäältä tarttuva kahva duffelissa. Pehmeäsivuiset tuotteet on pehmustettu kiinnikkeen kosketusalueella, joten puristin ei hankaa hihnaa ja aiheuta väärää vikaa kahvassa eikä liitoskohdassa.

Mitä kuormaa tulisi käyttää, jos pussilla ei ole ilmoitettua kapasiteettia?

Tuotestandardi johtaa sen pussin rungon tilavuudesta. Käytännössä ulkovarusteita testataan mieluummin sillä nimelliskapasiteetilla, jonka merkki todella painaa omaan pakkaukseensa lisättynä marginaalilla, koska se on numero, jota kuluttaja käsittelee luvana.

Takaako ohimenevä tulos, että laukku ei petä kentällä?

Se takaa, että suunnittelu ja prosessi, sellaisena kuin ne on otettu näytteistä, ylittivät määritellyn väsymiskynnyksen. Kentän kestävyys riippuu myös tuotannon yhtenäisyydestä, minkä vuoksi värähtelytestaukset tehdään tuotantonäytteillä mieluummin kuin vain kultaisella näytteellä ja miksi prosessinaikaisia ​​hitsausparametreja seurataan itsenäisesti.

Onko laite kalibroitu?

Ulkoisesti akkreditoidun kalibrointilaitoksen toimesta, sertifikaatti on kiinnitetty koneeseen. Nykyinen sertifikaatti on peräisin 19.12.2025 ja uudelleenkalibrointi erääntyy 18.12.2026. Kalibroinnin tila on osa jokaista sisäistä auditointia ja se on vierailevien asiakkaiden saatavilla pyynnöstä.

Seuraavaksi tässä sarjassa

Seuraava väline, jonka avaamme, on vakiovalonlähteen värisovituskaappi – pieni, vaatimaton laatikko, joka ratkaisee enemmän asiakkaiden kiistoja kuin mikään muu rakennuksen laitteisto, koska väri on se ominaisuus, jonka jokainen ostaja tarkastaa henkilökohtaisesti ja melkein kaikki tarkastavat väärässä valossa.

Sealock on rakentanut korkeataajuisia hitsattuja vedenpitäviä laitteita yli kahdenkymmenen vuoden ajan Dongguanista Kiinasta ja Ho Chi Minh Citystä Vietnamista sellaisille brändeille kuin OSPREY, Helly Hansen, SIMMS, AFTCO, West Marine ja STANLEY. Jos haluat täyden testiprotokollan kehittämällesi ohjelmalle tai haluat määrittää oskillaatioparametrit omaan laatusopimukseesi, kirjoitainfo@sealock.com.hk.
