3 000 vetoa kuormitettuna: Kuinka testaamme ensin epäonnistuneen pussin osan

Kolmas sarja Sealock-laboratoriosta: vetoketjun käyttöiän testaaja ja miksi vetoketjun pyöräily ilman jännitystä ei kerro melkein mitään

DONGGUAN, Kiina – [kuukauden päivä], 2026— Kysy miltä tahansa laukkutehtaalta, mistä takuuvaatimukset tulevat, niin saat saman vastauksen huokaisten. Ei kangasta. Ei saumat. Vetoketju.

Se on järkevää, kun ajattelee, mitä vetoketju on: laukun ainoa osa, jossa on kymmeniä liikkuvia osia, jota käytetään useita kertoja päivässä, joka päivä, yleensä yhdellä kärsimättömällä kädellä, usein kun laukku on täytetty järjen yli. Kaikki muu pussissa on paikallaan. Vetoketju toimii elantonsa vuoksi.

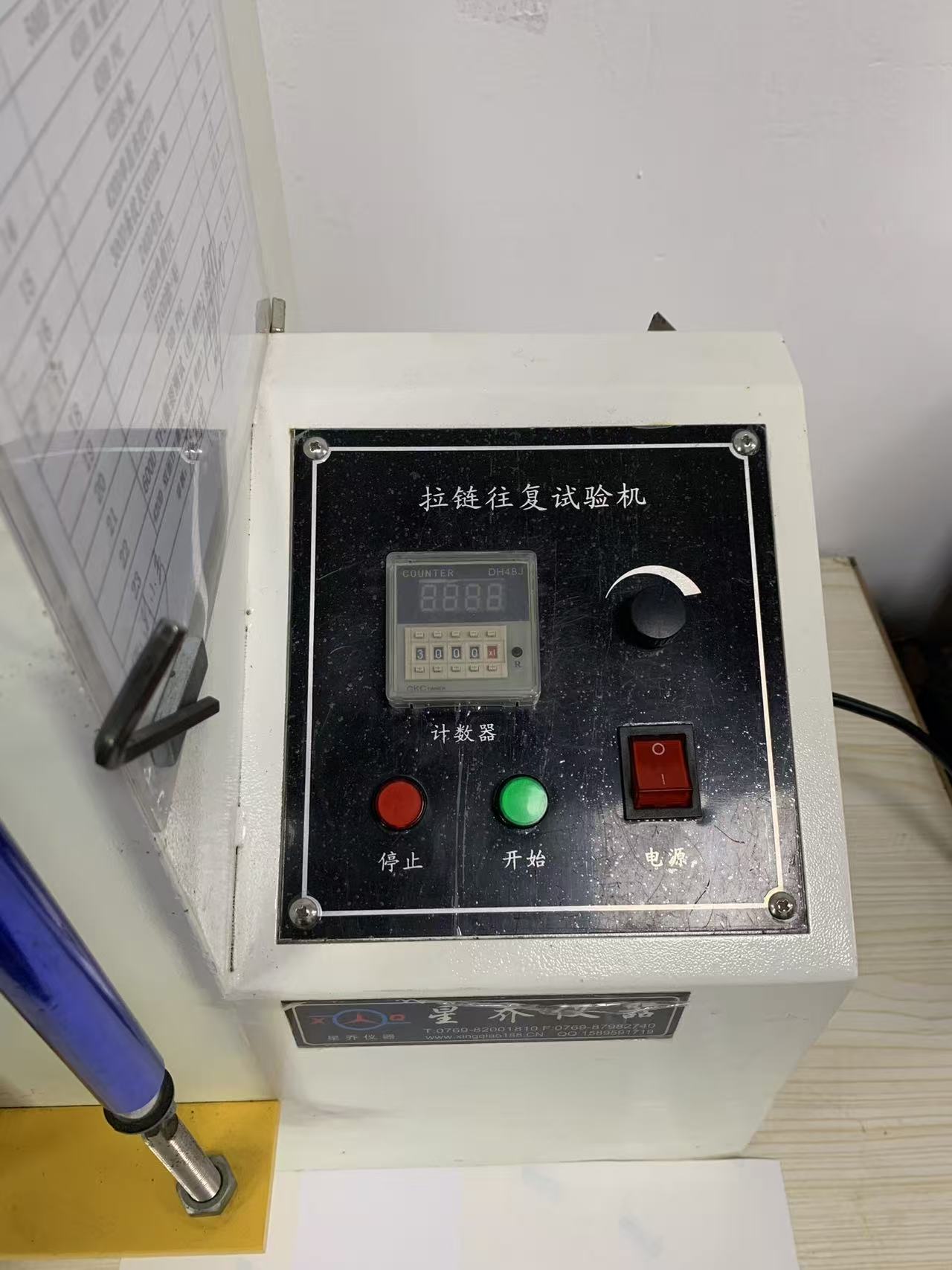

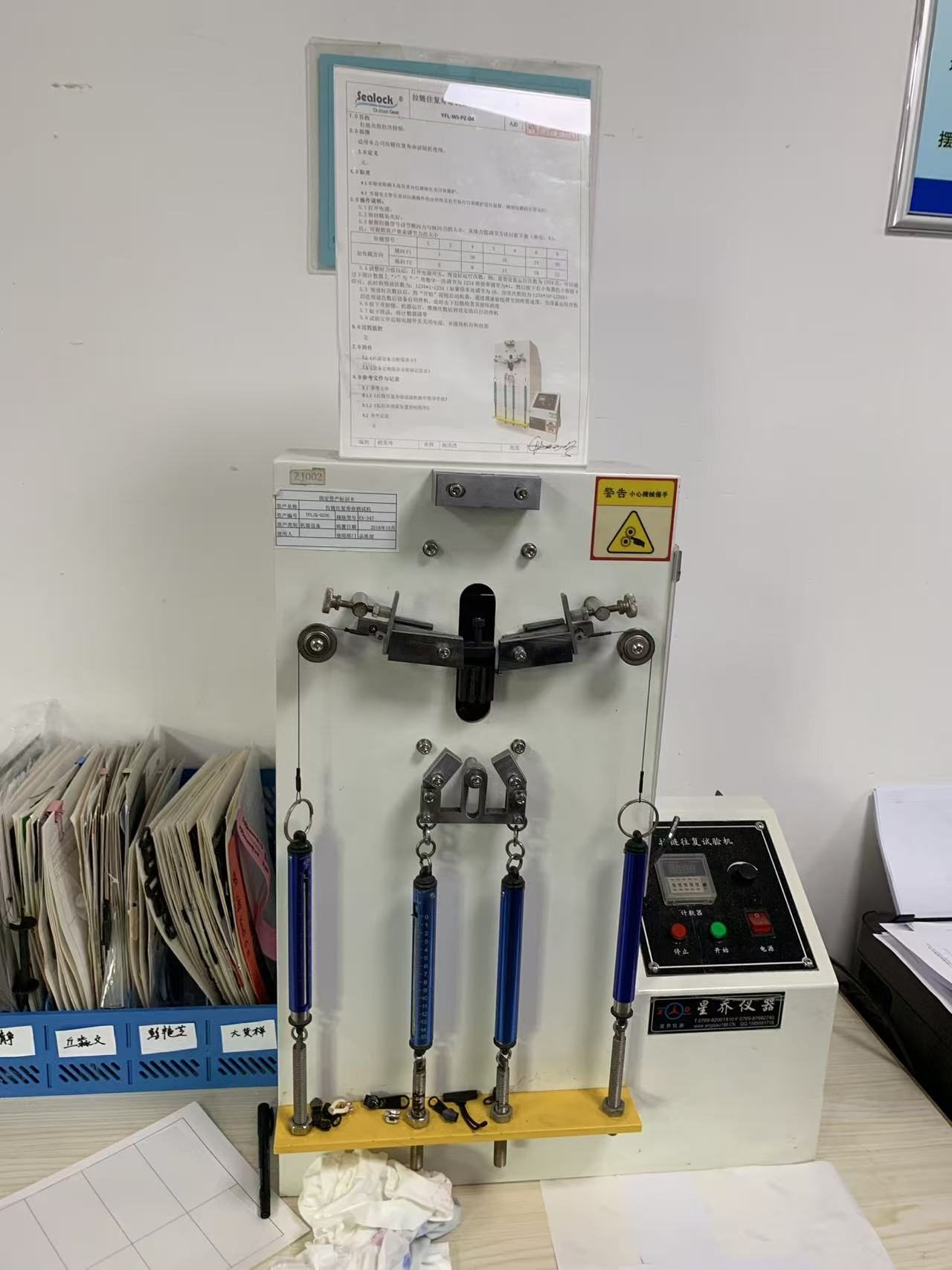

Joten laboratoriossamme on kone, jonka koko tehtävänä on avata ja sulkea vetoketjuja, kunnes jotain antaa. Valokuvassa sen laskuri on asetettu 3000 sykliin. Se käyttää niitä kaikkia mitatulla kuormalla ja pysähtyy sitten itsestään.

Virhe, jonka useimmat vetoketjun "testit" tekevät

Tässä on asia, joka erottaa oikean vetoketjutestin esittelystä:ladata.

On helppo rakentaa takki, joka liukuu edestakaisin vetoketjulla, joka makaa tasaisesti ja rentona. Suorita se 5000 kertaa, kuvaa se, laita esitteeseen. Ongelmana on, että yksikään vetoketju maan päällä ei elä sillä tavalla. Todellinen vetoketju on jännittynyt joka kerta, kun sitä käytetään - koska laukku on täynnä. Sisältö työntyy ulospäin, ketju puristuu sivusuunnassa, kun vedät liukusäädintä sitä pitkin, ja mitä kovemmin pussi on pakattu, sitä huonommaksi molemmat käyvät.

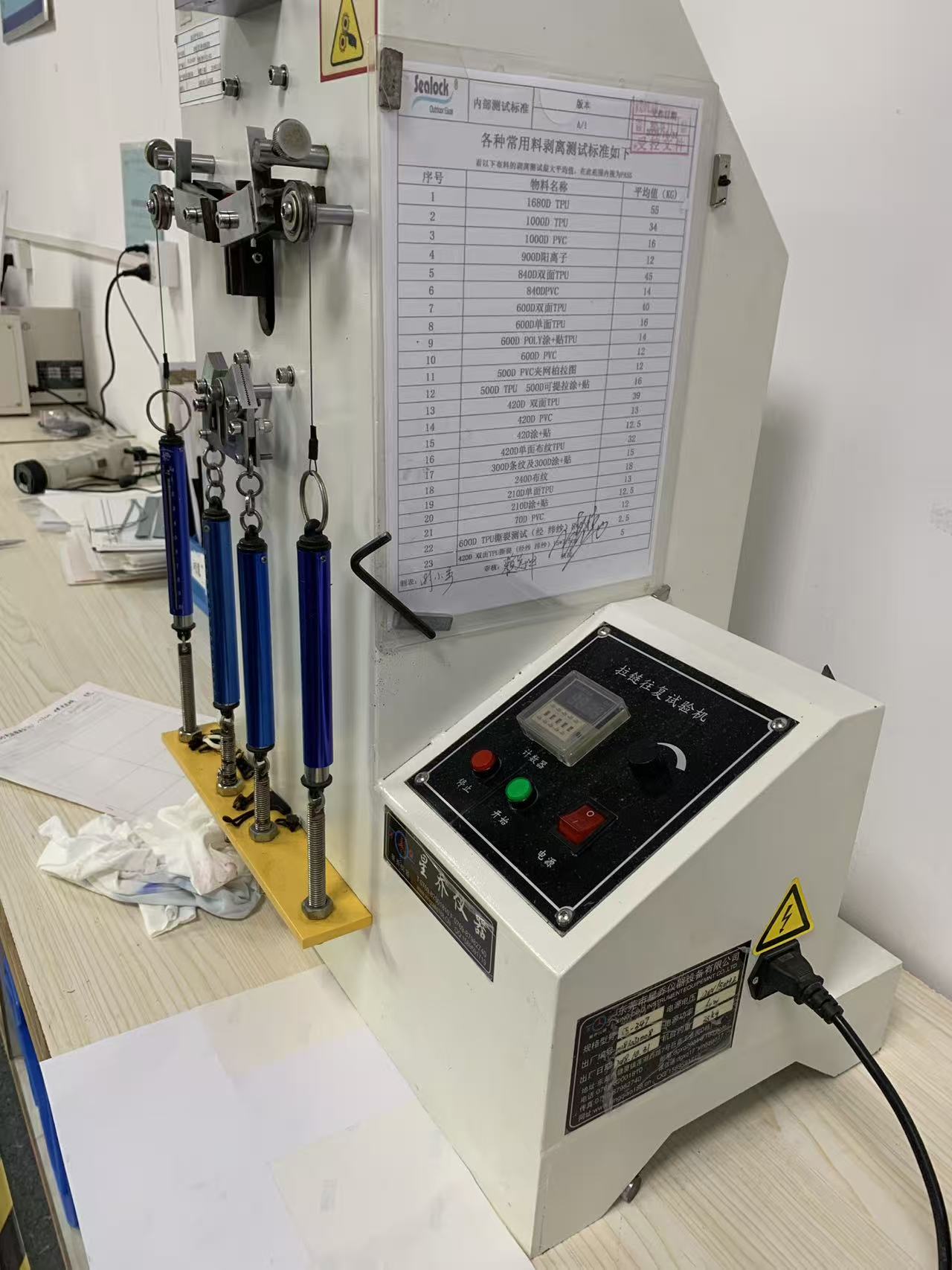

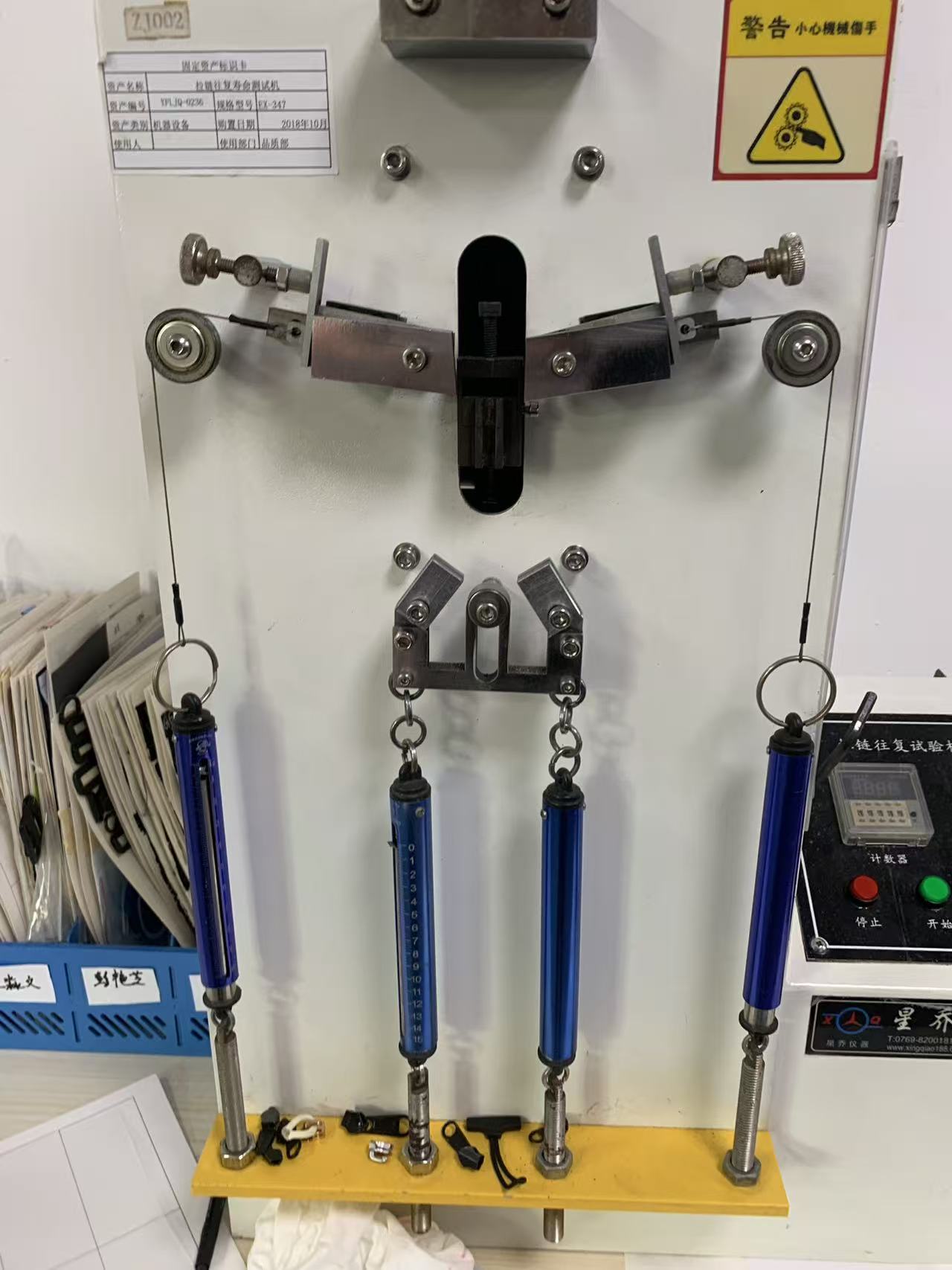

Siksi tämä kone ripustaa painoa näytteen päälle kahteen suuntaan kerralla. Sivuttaisvoima (F1) vetää ketjun kaksi puoliskoa erilleen, simuloiden täytettyä pussia, joka yrittää repiä oman vetoketjunsa auki. Pitkittäinen voima (F2) toimii kulkulinjalla ja kuormittaa liukusäädintä sitä vedettäessä. Neljä kalibroitua jousimittaria soveltaa ja näyttää nämä voimat. Vasta sen jälkeen kone alkaa pyöräillä.

Ero ei ole akateeminen. Tyhjitetty vetoketju toimii onnellisesti kymmeniä tuhansia jaksoja eikä kerro sinulle mitään. Sama vetoketju, joka pyöritetään sivuttaiskuormituksen alaisena, näyttää tarkalleen, kuinka se epäonnistuu kentällä: hampaat, jotka alkavat irrota liukusäätimen takana, liukusäädin, joka levenee ja lopettaa ketjun lukitsemisen, vetokieleke, joka väsyy kiinnityskohtaansa, teippi, joka repeytyy pois kiinnityspaikasta.

Kuormia ei arvata - ne on laskettu vetoketjun koon mukaan

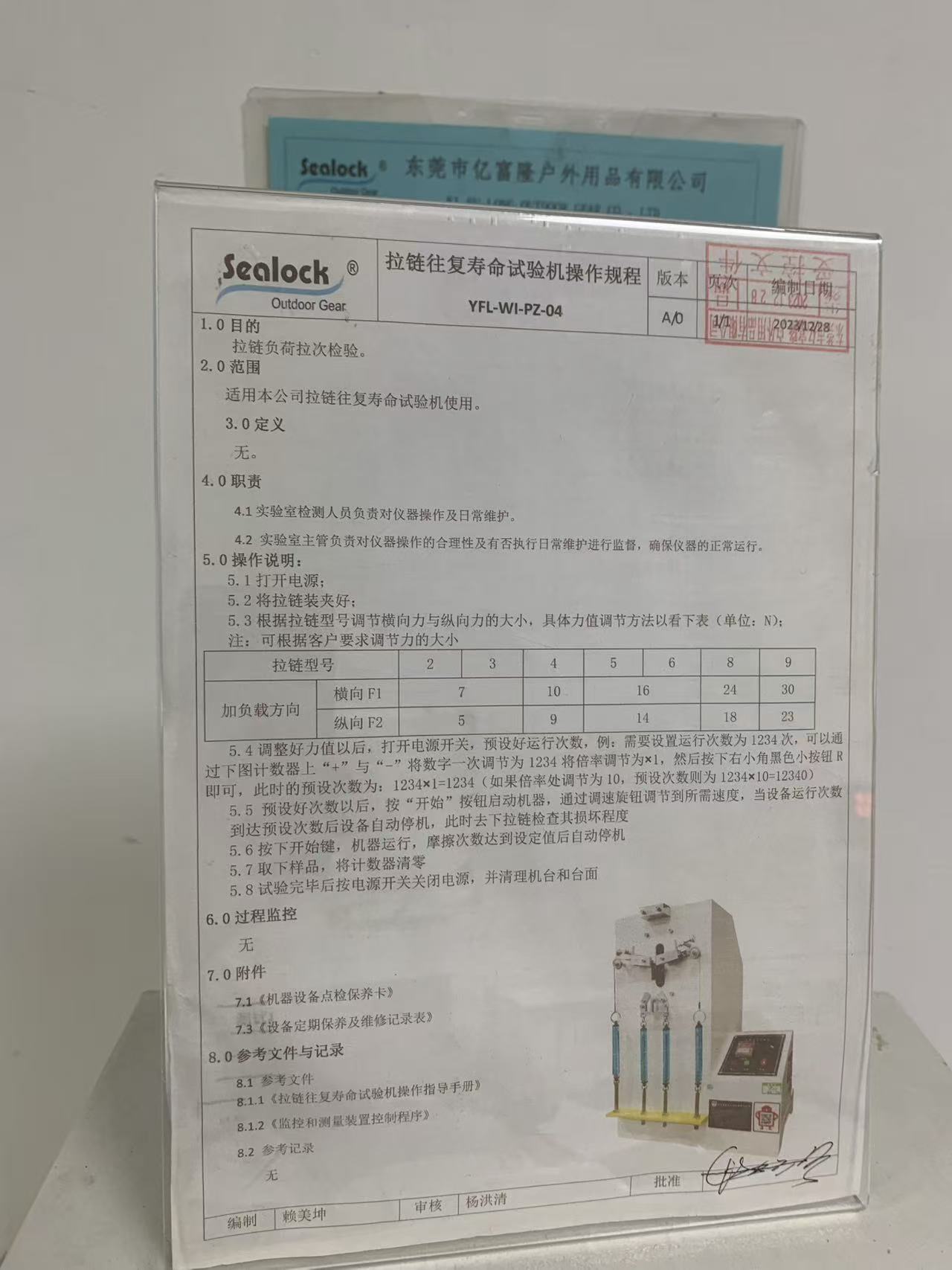

Kone käyttää ohjattua menettelyä YFL-WI-PZ-04, versio A/0, ja asiakirjan ydin on pieni taulukko. Se asettaa sivuttaisvoiman (F1) ja pituussuuntaisen voiman (F2) newtoneina kullekin vetoketjun mittarille – koska vetoketjulla #3 asiakirjapussissa ja #9 vetoketjulla raskaassa duffelissa ei ole liiketoimintaa testattavana samalla kuormalla:

• Koot 2-3:F1 7 N, F2 5 N
• Koko 4:F1 10 N, F2 9 N
• Koot 5-6:F1 16 N, F2 14 N
• Koko 8:F1 24 N, F2 18 N
• Koko 9:F1 30 N, F2 23 N

Kaksi huomion arvoista asiaa tuossa taulukossa. Ensinnäkin kuormat skaalautuvat vetoketjulla, joten testi on oikeasuhteinen eikä yksikokoinen – raskaamman ketjun odotetaan kestävän enemmän, ja se testataan sellaisenaan. Toiseksi menettelyssä on selkeä huomautus:voima-arvot voidaan säätää asiakkaan tarpeiden mukaan.Jos merkin omat tiedot vaativat erilaista kuormaa tai raskaampaa kuormaa, koska niiden loppukäyttö on julmaa, kone on asetettu heidän numeroonsa eikä meidän. Talon standardin tulee olla lattia, ei katto.

Miten juoksu käytännössä menee

Toimenpide on riittävän lyhyt luettavaksi minuutissa, mikä on merkki testistä, joka suoritetaan mieluummin kuin ihaillaan:

• Kytke virta päälle ja kiinnitä vetoketju telineeseen.
• Aseta sivuttais- ja pituussuuntaiset voimat kyseisen vetoketjukoon taulukon mukaan – tai asiakkaan spesifikaatioiden mukaan.
• Aseta syklien määrä laskuriin käyttämällä sen kertojaa: 1234 x1 on 1 234 jaksoa; sama asetus kohdassa ×10 on 12 340. Se on pieni mekaaninen yksityiskohta, joka on pilannut useamman kuin yhden testin useammassa kuin yhdessä tehtaassa, ja juuri siksi se on kirjoitettu asiakirjassa sen sijaan, että se olisi jätetty muistiin.
• Paina Start ja aseta nopeus valitsimesta. Kone pyörii ja pysähtyy automaattisesti, kun se saavuttaa esiasetetun määrän.
• Irrota vetoketju ja tutki vaurioita – tämä on todellinen tulos, ei se, että se säilyi.
• Nollaa laskuri, sammuta virta, puhdista kone ja penkki.

Tuo viimeinen rivi näyttää kodinhoidolta. Kyse ei ole vain kodinhoidosta: nollaamatta jätetystä laskurista seuraavan henkilön 3 000 syklin testi muuttuu hiljaa 300 syklin testiksi.

Miksi tämä on tärkeämpää vedenpitäville varusteille kuin matkatavaroille

Tavallinen nylonkierukkavetoketju on anteeksiantava asia. Vedenpitävät ja ilmatiiviit vetoketjut, joita hitsaamme kuivapusseihin ja kylmälaukkuihin, eivät ole, ja syyt ovat rakenteellisia.

Ne ovat rakenteeltaan jäykempiä – tiukka, päällystetty hampaiden kiinnitys, joka pitää veden ja kylmän ilman poissa, tekee niistä raskaita vetää. Tämä vastus tarkoittaa, että jokainen sykli siirtää enemmän voimaa liukusäätimeen, teippiin ja vetokielekkeeseen kuin pehmeä vetoketju koskaan. Niissä on myös polymeeripinnoite teipissä, ja pinnoitteet voivat halkeilla taitteessa tai jännityskohdassa riittävän jaksojen jälkeen – ja vesitiiviin vetoketjun pinnoitteen halkeama ei ole kosmeettinen ongelma, se on vuoto. Lopuksi tuotteissamme vetoketjuteippi on yleensä hitsattu suoraan runkoon, joten liikkuvan komponentin ja tiivistetyn rakenteen välinen rajapinta on itsessään paikka, jonka täytyy kestää väsymys.

Kaikki tämä tarkoittaa, että rehellinen versio vedenpitävästä vetoketjusta ei ole "se tiivistää". Se on "se tiivistyy edelleen kauden jälkeen, kun se on vedetty auki märällä kädellä". Ainoa tapa tietää se ennen toimitusta on kierrättää se kuormitettuna ja mennä sitten katsomaan.

Mitä etsimme, kun se pysähtyy

Jaksojen määrä on asetus; jälkitarkastus on tulos. Valmiista näytteestä tarkastetaan, sulkeutuuko ketju vielä kokonaan ja lukittuuko liukusäätimen taakse, onko liukusäädin leventynyt tai alkanut hypätä, ovatko hampaat vääntyneet tai vetäytyneet pois teipistä, onko vetoliuska ja sen kiinnitys ehjät ja - pinnoitetuissa vedenpitävissä ketjuissa - onko pinnoitteessa halkeamia tai kulumista taiteviivaa pitkin, jossa liukusäädin kulkee.

Vika tässä ei ole automaattisesti hylätty vetoketju. Usein kyseessä on erittelykeskustelu: raskaampi mittari ylitäytetylle pussille, erilainen liukusäädin tai lukitustyyppi, vahvistus päätepisteessä, johon kuorma keskittyy, tai rakennemuutos, joka estää vetoketjun olemasta se osa pussia, joka kantaa kuormaa. Sen ei koskaan pitäisi olla asiakkaan tekemä löytö.

Rekisteröity, kalibroitu ja tylsä ​​tarkoituksella

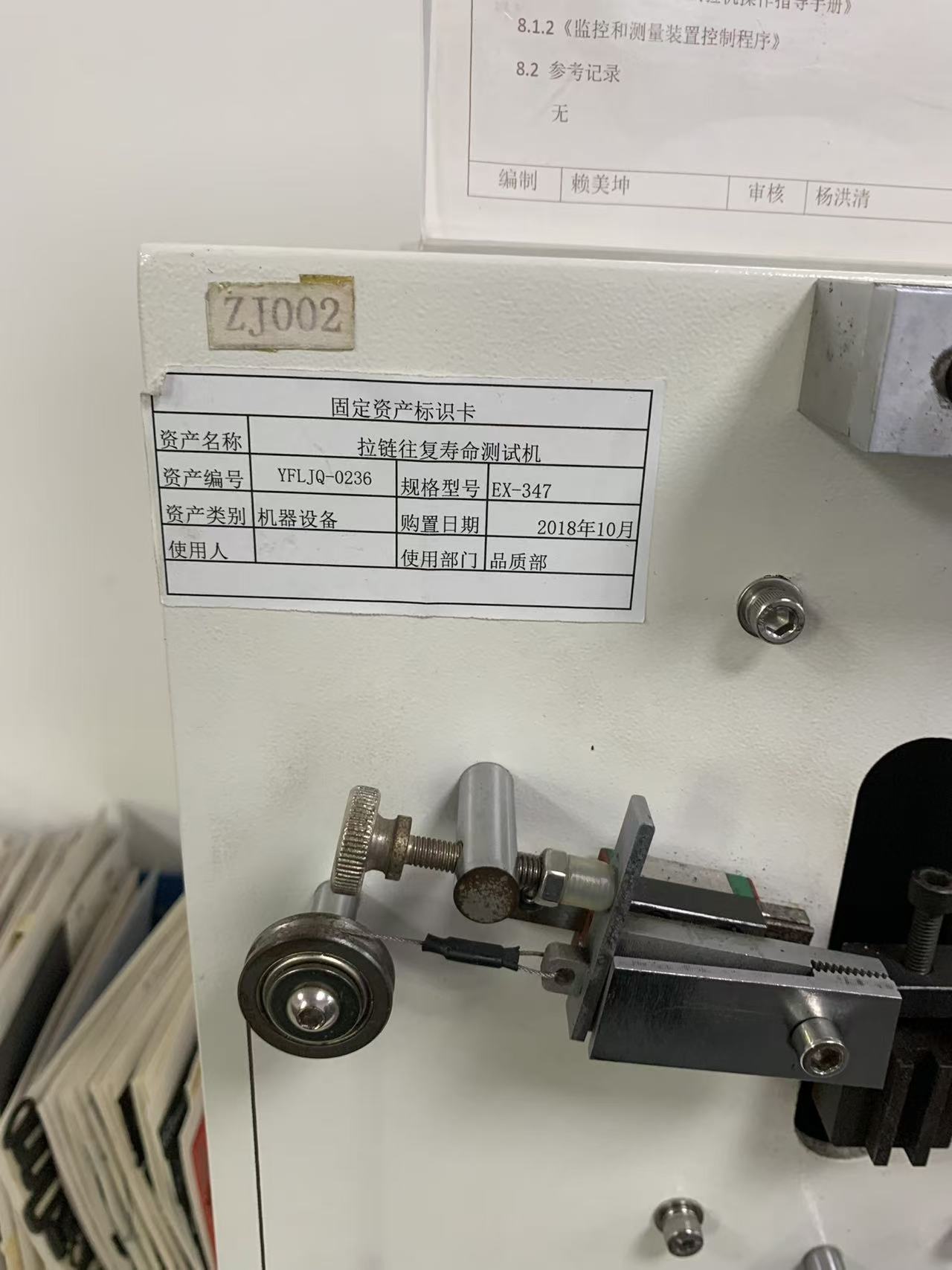

Kuten muutkin tämän sarjan instrumentit, tämänkin rungossa on paperityöt: omaisuuskortti, joka tunnistaa sen yrityksen omaisuudeksi YFLJQ-0236, malli EX-347, ostettu lokakuussa 2018 ja määrätty laatuosastolle, ja koneen tunnus - ZJ002 - leimattu paneeliin. Sen vieressä on kalibrointitarra, joka on kalibroitu joulukuussa 2025 ja uudelleenkalibrointi joulukuussa 2026.

Tämä yhdistelmä – nimetty omistaja, dokumentoitu menettely, kuormitustaulukko todellisilla luvuilla ja ulkoinen kalibrointi ajoitetussa syklissä – mahdollistaa sellaisen lauseen, kuten "tämä vetoketju läpäisi 3 000 kierrosta 16 N:n sivuttaiskuormituksessa", merkitsee jotain asiakkaan insinöörille. Ilman sitä sama lause on vain mukava pyöreä luku.

Vielä yksi arkki seinälle

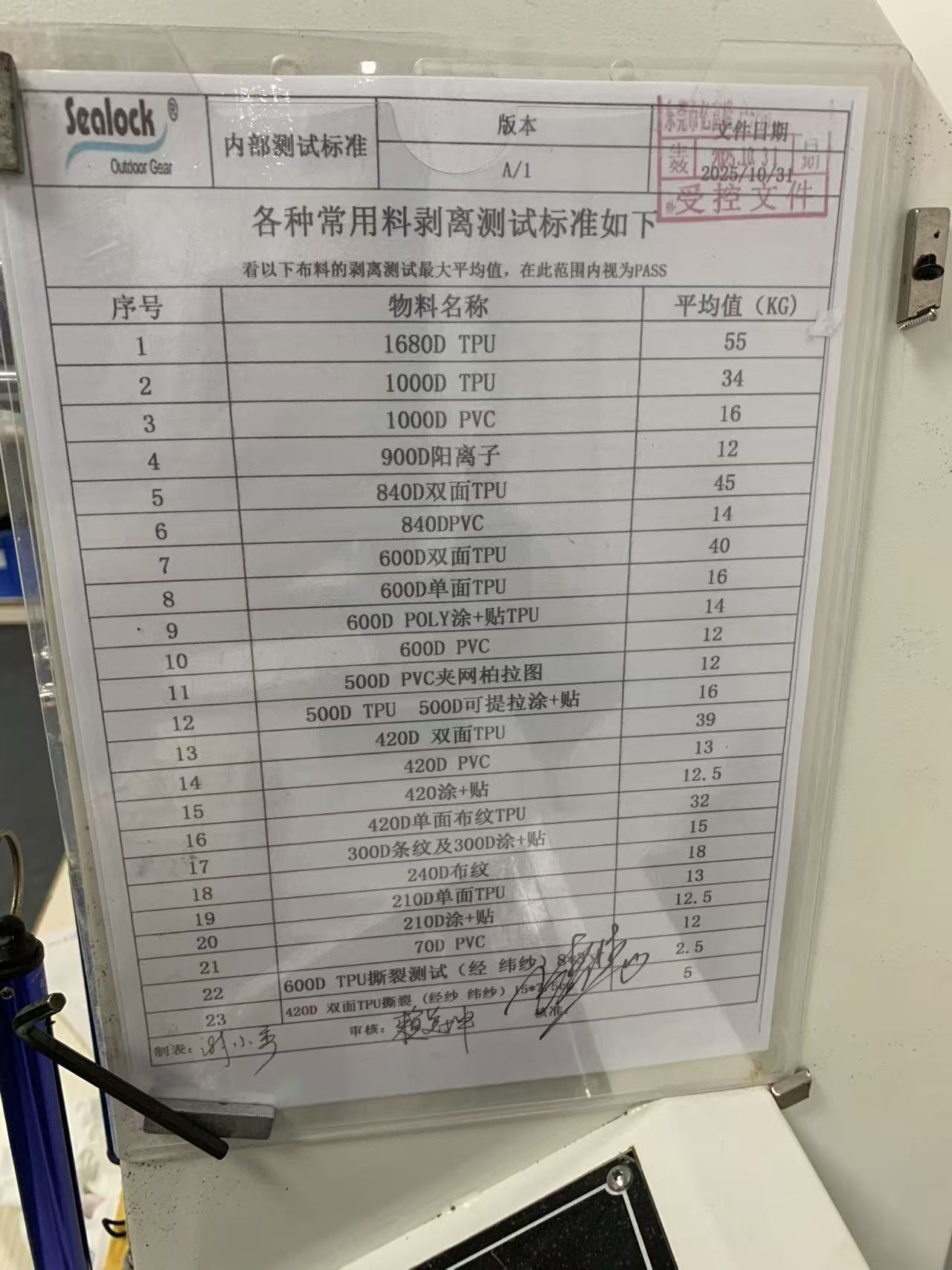

Jos katsot tämän koneen ohi valokuvissa, sen viereen on asennettu toinen valvottu asiakirja: sisäinen testistandardi, jossa luetellaan hyväksymisarvot kilogrammoina kuoriutumis- ja sidoslujuudelle yli 20 rutiininomaisesti käyttämämme materiaalin kohdalla – 1680D TPU, 840D kaksipuolinen TPU, 600D yksi- ja kaksipuoleiset laminaatit, omat laminaatit sekä kaksipuoliset TPU:t repäisylujuuskriteerit alareunassa. Se kuuluu eri instrumenttiin, ja se on tämän sarjan seuraavan artikkelin aihe.

Mutta kannattaa liputtaa täällä, koska se vastaa kysymykseen, jota ihmiset harvoin kysyvät tehtaalta:mikä numero lasketaan passiksi?Testaus on vain puolet laadunvalvonnasta. Toinen puoli on kirjalliset, tarkistetut hyväksymiskriteerit - jotta tulosta verrataan johonkin etukäteen sovittuun eikä siihen, mitä näytettä pitävä henkilö toivoi.
