1. Mitä on RF-hitsaus?

RF-hitsaus – jota kutsutaan myös suurtaajuushitsaukseksi (HF) tai dielektriseksi hitsaukseksi – on valmistusprosessi, jossa kestomuovimateriaalit liimataan käyttämällä sähkömagneettista energiaa ulkoisen lämmön, liimojen tai mekaanisen kiinnityksen sijaan. Nämä kaksi termiä ovat vaihdettavissa teollisessa käytännössä; taustalla oleva fysiikka on identtinen.

RF-hitsauksen erottuva piirre on se, mistä lämpö tulee. Perinteisessä kuumasaumauksessa lämpöenergia johdetaan materiaalin pintaan ja johdetaan sisäänpäin. RF-hitsauksessa sähkömagneettinen kenttä tunkeutuu materiaaliin ja tuottaa lämpöä sisältä, molekyylitasolla. Tämä sisäinen kuumennus tuottaa sidoksen, joka on useimmissa tapauksissa vahvempi kuin pohjakangas liitoksen kummallakin puolella.

Tekniikka on ollut teollisessa käytössä 1940-luvulta lähtien, aluksi PVC-pohjaisiin lääketieteellisiin ja pakkaussovelluksiin. Sen käyttöönotto premium-ulkoiluvarusteiden valmistuksessa nopeutui, kun TPU korvasi PVC:n kaikissa tuotekategorioissa, joissa joustavuus, ympäristövaatimustenmukaisuus ja pitkän aikavälin suorituskyky ovat tärkeitä. Tänä päivänä RF-hitsaus on tavallinen rakennusmenetelmä kaikille vedenpitäville tuotteille, joiden täytyy kestää jatkuvaa hydrostaattista painetta – ei vain pinnan roiskekestävyyttä.

Tyypillisiä tuotesovelluksia ovat:

• Upotettavat kuivapussit ja vedenpitävät reput
• Vuotamattomat pehmeät jäähdyttimet ja eristetyt kannattimet
• Puhallettavat ulkorakenteet
• Vedenpitävä lääketieteellinen kuljetuspakkaus
• Sotilaalliset ja taktiset varusteet

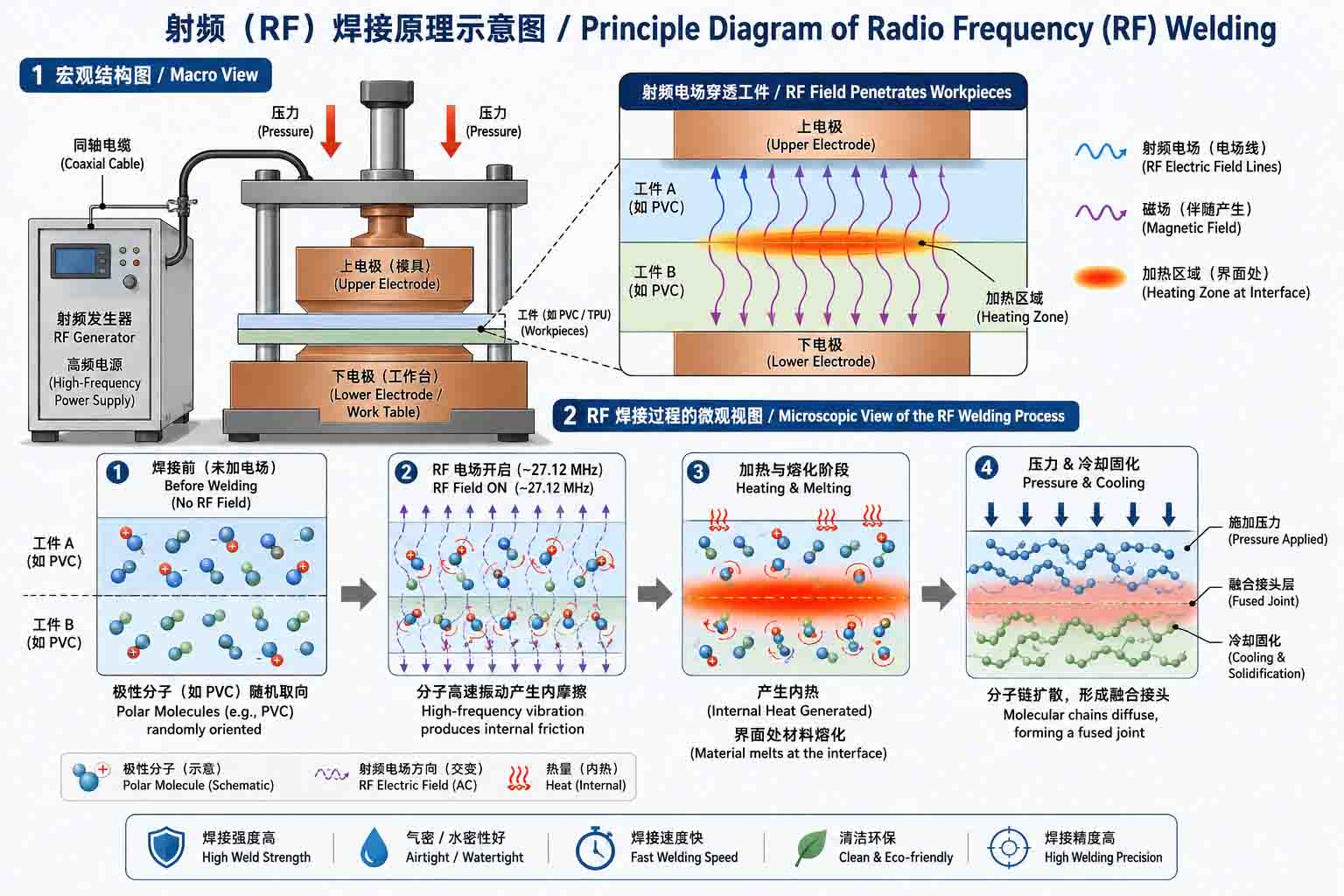

2. Kuinka RF-hitsaus toimii

RF-hitsauslaitteet toimivat ohjaamalla suurtaajuista vaihtovirtaa – tyypillisesti välillä 27 MHz ja 40 MHz, jolloin 27,12 MHz on yleisin teollinen taajuus – kahden metallielektrodin (kutsutaan meistiksi tai levyiksi) väliin. Hitsattava materiaali asetetaan näiden muottien väliin.

Kun termoplastiset materiaalit, joilla on polaarinen molekyylirakenne, altistetaan nopeasti vaihtuvalle sähkömagneettiselle kentällä, niiden molekyylit yrittävät asettua uudelleen jokaisen kentän värähtelyn kanssa. 27,12 MHz:llä tämä tarkoittaa noin 27 miljoonaa uudelleenkohdistusyritystä sekunnissa. Tämän molekyyliliikkeen synnyttämä kitka tuottaa lämpöä - ei pinnalla, vaan tasaisesti koko materiaalin paksuuden verran hitsausvyöhykkeellä.

Samanaikaisesti puristin kohdistaa hallittua pneumaattista painetta muotteihin puristaen materiaalikerrokset yhteen. Kun sisälämpötila saavuttaa materiaalin sulamispisteen, rajapinnan kerrokset sulavat ja sekoittuvat molekyylitasolla. Kun RF-energia poistetaan ja materiaali jäähtyy jatkuvassa paineessa, kahdesta kerroksesta on tullut yksi jatkuva materiaali - ei liimattu, ei ommeltu, vaan sulatettu.

Tällä sisäisellä lämmöntuotannolla on useita käytännön etuja pintakäsittelymenetelmiin verrattuna:

• Sidos muodostuu tasaisesti koko hitsausalueen poikki sen sijaan, että se etenee pinnasta sisäänpäin
• Ulkopinnat palavat tai muodostuvat vähemmän todennäköisesti, koska itse elektrodien ei tarvitse saavuttaa sulamislämpötilaa
• Monimutkaiset meistigeometriat voivat tuottaa tarkkoja, toistettavia hitsauskuvioita, mukaan lukien käyrät, kulmat ja monikerroksiset liitokset
• Jaksoajat ovat lyhyitä - tyypillisesti 3 - 15 sekuntia hitsausta kohden riippuen materiaalin paksuudesta ja muotin pinta-alasta

3. Miksi TPU sopii erityisen hyvin RF-hitsaukseen

Kaikki kestomuovit eivät reagoi samalla tavalla RF-hitsaukseen. Prosessi riippuu materiaalista, jolla on polaarinen molekyylirakenne – sellainen, jossa sähkövaraus jakautuu epätasaisesti molekyyliin. Polaariset molekyylit reagoivat vaihteleviin sähkömagneettisiin kenttiin yrittämällä orientoitua; että suuntautumisyritys tuottaa lämpöä.

TPU:lla (termoplastisella polyuretaanilla) on luonnostaan ​​polaarinen rakenne sen molekyylirungon uretaanisidosten ansiosta. Tämä tekee siitä erittäin herkän RF-energialle ja suhteellisen helpon hitsata johdonmukaisesti eri paksuus- ja laminaattikokoonpanoissa.

RF-yhteensopivuuden lisäksi TPU:ssa on useita materiaaliominaisuuksia, jotka tekevät siitä suositellun alustan laadukkaille vedenpitäville ulkoiluvarusteille:

Muita RF-hitsattavia materiaaleja ovat PVC-pinnoitetut kankaat, EVA ja tietyt PU-kalvot. PVC on perinteinen vaihtoehto – se hitsautuu helposti ja edullisesti, mutta sisältää pehmittimiin liittyvän sääntelyriskin ja muuttuu hauraaksi alhaisissa lämpötiloissa. TPU on käytännöllinen valinta kestäville tuotteille tai tuotemerkeille, joilla on ympäristövaatimukset.

4. RF-hitsaus vs. perinteinen ompelu: mitä ero käytännössä tarkoittaa

RF-hitsattujen ja ommeltujen saumojen vertailu on yksinkertaista insinöörin näkökulmasta, mutta kannattaa olla tarkka sen suhteen, missä ja miten ommeltu rakenne epäonnistuu – koska vikatila on usein hidas ja huomaamaton, ennen kuin sitä ei ole.

Saumanauhan vikatila ansaitsee erityistä huomiota. Teippi toimii riittävästi uutena ja kohtuullisissa olosuhteissa. Ongelmana on, että vedenpitävät laukut ja kylmälaukut eivät kestä kohtuullisissa olosuhteissa – ne täytetään täynnä raskaita, märkiä varusteita, taipuvat toistuvasti kuljetuksen aikana, jätetään kuumiin ajoneuvoihin ja joskus istuvat päälle. Näillä todellisilla kuormituksilla nauhasidosviivat alkavat nousta reunoista ja kulmista. Delaminaatio on näkymätöntä ulkopuolelta, kunnes vettä on jo päässyt sisään.

RF-hitsaus eliminoi tämän hajoamisreitin kokonaan. Teipin reunoja ei voi nostaa, ei neulan reikiä, jotka avautuvat paineen alaisena, eikä lankaa hankaamaan sauman jännityspisteissä. Hitsausvyöhyke joko kestää tai ei – ja oikein suoritetussa yhteensopivassa materiaalissa hitsauksessa se pysyy pitkälle pisteen, jossa ympäröivä kangas rikkoutuisi ensin.

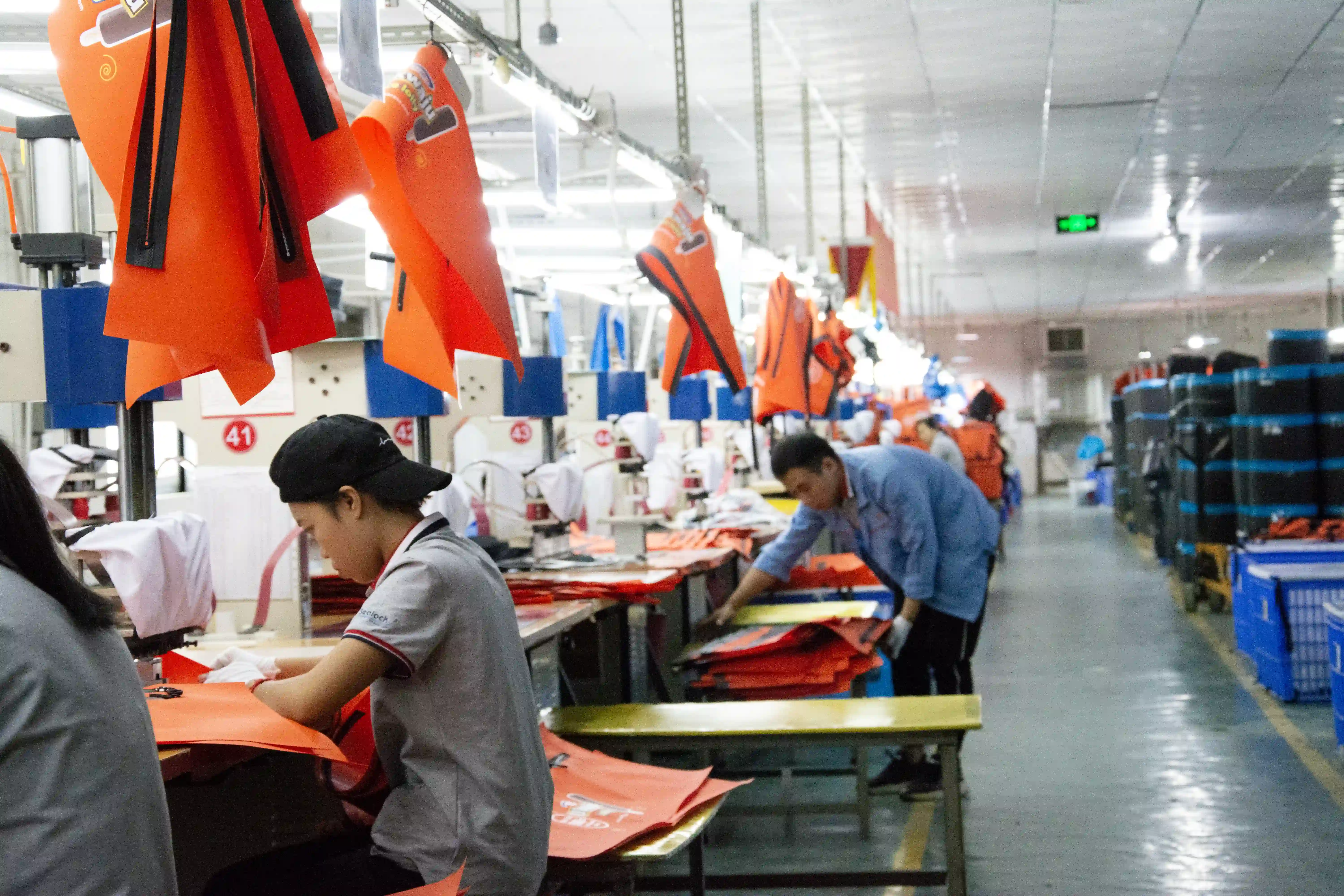

5. RF-hitsauksen valmistusprosessi, askel askeleelta

Vaihe 1 – Materiaalin valmistelu

TPU-laminoidut paneelit leikataan tarkkoihin mittoihin käyttämällä CNC-leikkaus- tai räätälöityjä stanssausjärjestelmiä. Paneelin tarkkuus tässä vaiheessa vaikuttaa suoraan hitsin kohdistukseen myötävirtaan; jopa muutaman millimetrin mittapoikkeama saa aikaan virheellisen hitsausalueen. Materiaalipinnat eivät saa olla likaantuneita – käsittelystä aiheutuvat öljyt, leikkauspöly tai varastoinnin kosteus voivat häiritä radiotaajuusenergian siirtoa ja aiheuttaa epätäydellistä fuusiota.

Vaihe 2 – Suulakkeen valinta ja koneen asetukset

Hitsaussuulake on muotoiltu elektrodi, joka määrittää hitsin geometrian. Erilaiset tuotekonfiguraatiot vaativat erilaisia ​​muottiprofiileja – litteäsauman paneeliliitoksille, muotoiltuja muotteja kaareville sulkimille tai vahvistuspaikoille, monionteloisen suutin suuria määriä toistuvia hitsejä varten. Muotin valinta sovitetaan tuotteen vaatimaan hitsausgeometriaan. Koneen parametrit – taajuus, teho, puristuspaine ja sykliaika – kalibroidaan tietyn hitsattavan TPU:n koostumuksen ja materiaalin paksuuden mukaan. Nämä parametrit dokumentoidaan tuotteen SOP:ssa ja toistetaan johdonmukaisesti tuotantoajojen aikana.

Vaihe 3 – Materiaalin sijoittelu

Paneelit kohdistetaan muotin sisällä hitsausasettelun mukaan. Tasainen sijoittelu on kriittinen hitsin leveyden tasaisuuden kannalta; Useimmissa ammattimaisissa RF-hitsausasetuksissa käytetään kiinnitysohjaimia tai kohdistusmerkkejä käyttäjän sijainnin vaihtelun poistamiseksi.

Vaihe 4 – RF-energiaaktivointi ja paineliitos

Puristin sulkeutuu ja kohdistaa pneumaattisen paineen materiaalipinoon. RF-energia aktivoituu kalibroidun jakson ajaksi. Molekyylien sisäinen kuumennus nostaa materiaalin hitsin rajapinnassa sulamislämpötilaan, kun taas ulkopinnat pysyvät muodonmuutospisteensä alapuolella. Painetta ylläpidetään koko tämän vaiheen ajan.

Vaihe 5 – Jäähdytys paineen alla

RF-energia on kytketty pois päältä, mutta puristuspaine säilyy jäähdytysvaiheen ajan. Tämä on vaihe, joka on usein oikotie huonolaatuisissa valmistusympäristöissä, ja sillä on merkitystä: jos paine vapautetaan ennen kuin hitsausvyöhyke on jähmettynyt, sulatettu materiaali voi muuttaa muotoaan, jolloin muodostuu heikompi sidos ja mittaepäjohdonmukaisuudet. Oikea jäähdytysaika määritetään parametrien kehitysvaiheessa ja sitä käsitellään syklin osana, josta ei voida neuvotella.

Vaihe 6 – Trimmaus ja tarkastus

Välähdysmateriaali hitsin kehällä on leikattu. Jokainen hitsi tarkastetaan silmämääräisesti palamisjälkien, epätäydellisten sulamisvyöhykkeiden tai mittapoikkeamien varalta ennen kuin osa siirtyy seuraavaan kokoonpanovaiheeseen.

6. Saumasuunnittelu: muuttujat, jotka määrittävät, kestääkö hitsi

RF-hitsaus ei ole prosessi, jossa koneen yhdenmukaiset asetukset tuottavat yhdenmukaisia ​​tuloksia muista tekijöistä riippumatta. Sauman suorituskyvyn määrää useiden muuttujien vuorovaikutus, joista jokainen on ymmärrettävä ja hallittava.

Hitsauksen leveys

Leveämmät hitsausalueet jakavat jännityksen suuremmalle alueelle ja tuottavat yleensä korkeamman sauman murtumisvastuksen. Tuotteille, jotka näkevät jatkuvan hydrostaattisen paineen tai dynaamisen kuormituksen – upotettavat kuivapussit, viileämmät pohjasaumat, täyttörakon liitokset – vähimmäishitsauksen leveys on spesifikaatiokohta, ei tuotannon jälkiarviointi. Kapeat hitsit kulmissa ja säteen siirtymät ovat yleisiä vikojen alkupisteitä, ja niihin tulee kiinnittää erityistä huomiota muotin suunnittelussa.

RF-tehon johdonmukaisuus

Epävakaa tehonanto hitsausjakson aikana tuottaa epätasaista sisäistä kuumenemista. Visuaaliset ilmaisimet ovat palamisjälkiä suuritehoisilla vyöhykkeillä ja vaaleat, alisulatetut alueet muualla. Kumpikaan ei ole hyväksyttävissä paineistettavissa tuotteissa. Ammattimainen RF-hitsauslaitteisto ylläpitää tasaisen tehonsyötön koko jakson ajan; säännöllinen kalibrointitarkastus on osa vastuullista laitteiden huoltoa.

Materiaalin paksuuden ja koostumuksen yhteensopivuus

RF-hitsausparametrit ovat ominaisia ​​materiaalin paksuudelle ja TPU:n koostumukselle. 0,8 mm:n TPU-kalvolle optimoitu parametrijoukko ei tuota riittävää fuusiota, jos sitä käytetään 1,5 mm:n laminoidulle kankaalle, ja se voi polttaa ohuempia materiaaleja, jos sitä käytetään päinvastoin. Kun materiaalimääritykset muuttuvat tuoteajojen välillä – eri kankaiden painot, eri TPU-pinnoitepainot – parametrit on validoitava uudelleen, eikä niiden oletetaan siirrettävän.

Yleisiä epäonnistumisen syitä

• Riittämätön RF-energia tai sykliaika:Muodostaa sidoksen, joka näyttää täydelliseltä pinnalta, mutta epäonnistuu alhaisessa paineessa, koska rajapinta ei koskaan saavuttanut täyttä sulamislämpötilaa
• Pintakontaminaatio:Öljyt, kosteus tai hiukkaset hitsausrajapinnassa luovat paikallisia onteloita, joissa ei tapahtunut sulamista
• Väärä puristuspaine:Liian alhainen mahdollistaa sulaneen rajapinnan irtoamisen ennen jäähtymistä; liian korkea voi puristaa materiaalia ulos hitsausvyöhykkeestä, mikä vähentää tehokkaan liitoksen leveyttä
• Ennenaikainen paineen vapautuminen jäähdytyksen aikana:Tuottaa mittavääristymiä ja heikentää sidoslujuutta hitsausalueen reunoilla
• Die kuluminen:Kuluneet tai vaurioituneet suuttimen pinnat aiheuttavat epäyhtenäisen paineen jakautumisen, mikä johtaa vaihtelevaan hitsin laatuun muotin pinnalla

7. RF-hitsaus Soft Cooler -valmistuksessa

Pehmeät jäähdyttimet ovat erityisen vaativa sovellus saumasuunnittelulle, koska niissä yhdistyvät hydrostaattiset vaatimukset (vuorauksen tulee pitää vettä vuotamatta) lämpövaatimukset (kosteuden tunkeutuminen ei saa vaarantaa eristejärjestelmää) ja hygieniavaatimukset (sisäpintojen tulee olla puhdistettavia ja homeenkestäviä).

Ommeltussa pehmeässä jäähdyttimessä sisävuorauksen ja eristysvaahtokerroksen välinen sauma on kosteusreitti. Sulanut jäävesi imeytyy neulan reikien läpi ja kerääntyy vuorauksen ja vaahdon väliin, missä se ei pääse valumaan pois tai kuivumaan. Viikkojen säännöllisen käytön aikana tämä aiheuttaa jatkuvaa hajua ja homeen kasvua, jonka hankintaviranomaiset pitävät jatkuvasti suurimmaksi valittajaksi vanhojen toimittajien tuotteiden laadusta.

RF-hitsaus eliminoi tämän reitin rakenteellisesti. RF-hitsatun pehmeän jäähdyttimen sisävuori on yksi vesitiivis allas – ei saumaväliä, ei neulanreikiä, ei teipin reunoja. Sulanut jäävesi pysyy vuorauksessa ja voidaan kaataa pois tai pyyhkiä pois. Eristyskerros pysyy kuivana tuotteen koko käyttöiän ajan.

RF-hitsatun pehmeän jäähdytinrakenteen lisäedut:

• Ilmatiivis sisäkammio vähentää konvektiivista lämmönvaihtoa, mikä parantaa suoraan jään pidätysaikaa
• Sileät, ei-huokoiset TPU-sisäpinnat täyttävät elintarvikelaatuiset kosketusstandardit ja estävät mikrobien kasvua
• HF-hitsatut vahvistuspaikat mahdollistavat D-renkaan ja kahvan kiinnityksen lävistmättä ensisijaisen vedenpitävän kalvon
• Vesitiiviit vetoketjusuljinjärjestelmät voidaan integroida täydentämään hitsattua runkoa, säilyttäen hermeettisen suorituskyvyn tukipisteessä

8. RF-hitsattujen tuotteiden laboratoriotestaus ja laadunvalvonta

RF-hitsattu rakenne on vain niin luotettava kuin sen validoiva QC-prosessi. Silmämääräinen tarkastus on välttämätön, mutta ei riittävä – sauma voi näyttää täysin sulavalta pinnalta, mutta sisältää sisäisiä aukkoja, jotka epäonnistuvat paineen alaisena. Ammattitason laadunvalvonta vedenpitäville RF-hitsatuille tuotteille sisältää useita erillisiä testiprotokollia.

Ilmanpainetesti (hydrostaattinen).

Suorin sauman eheyden testaus paineluokitustuotteille. Valmis pussi tai jäähdytin täytetään määrättyyn sisäiseen paineeseen – 1,0 baaria on standardi äärimmäisissä meri- ja vedenalaisissa sovelluksissa – ja pidetään kyseisessä paineessa tietyn ajan. Pussi upotetaan tai sitä tarkkaillaan saippuavedessä mikrokuplien havaitsemiseksi missä tahansa saumassa tai sulkukohdassa. Ei päästöjä on läpäisyehto. Tämä testi vahvistaa sekä hydrostaattisen suorituskyvyn että puhallusvastuksen samanaikaisesti.

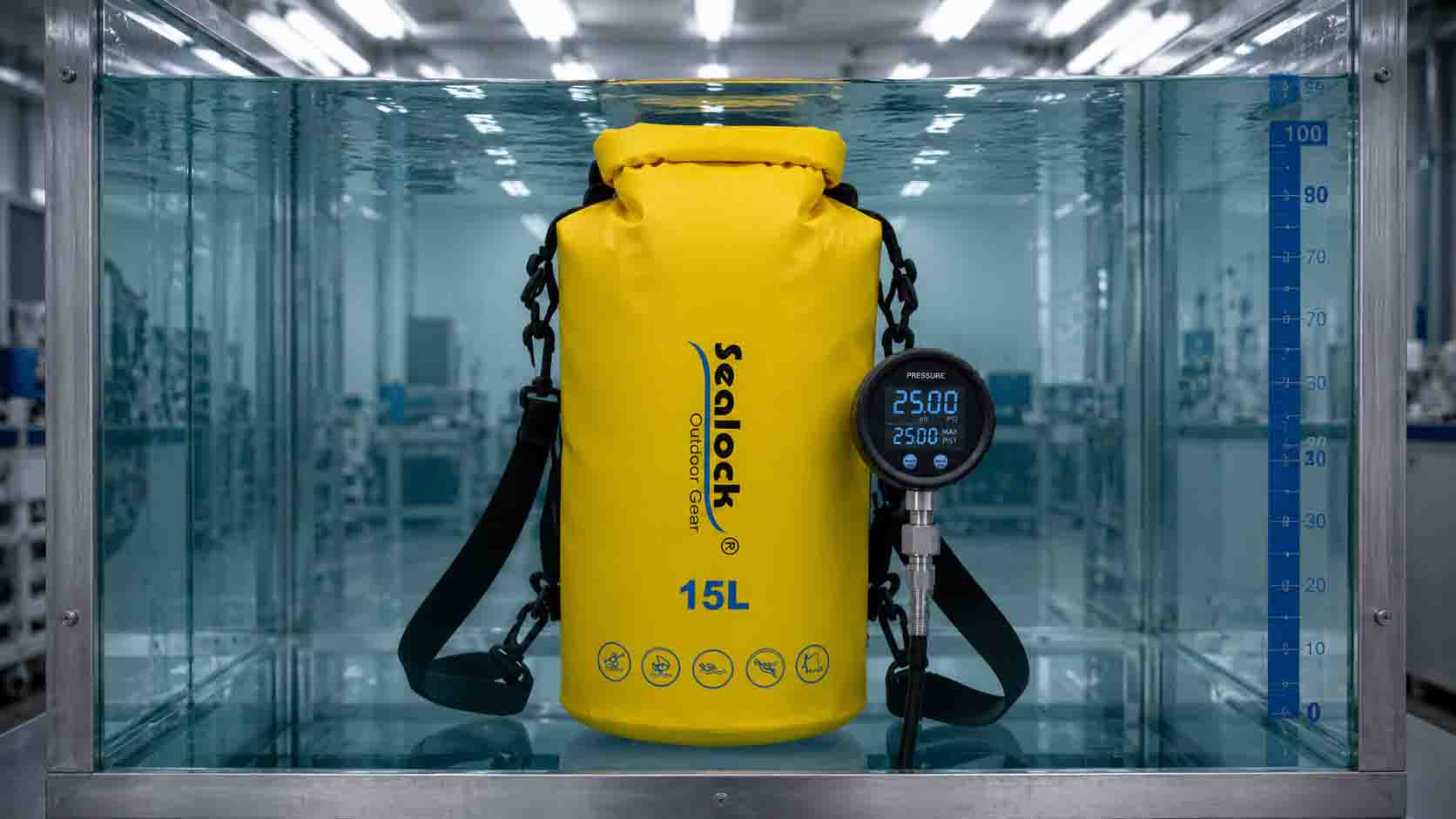

Veteen upotustesti

Tuote upotetaan määrättyyn syvyyteen määritetyksi ajaksi, minkä jälkeen se tarkastetaan sisäpuolelta kosteuden sisäänpääsyn varalta. Tämä testi tunnistaa mikrovuotokohdat, jotka eivät välttämättä tuota havaittavia kuplia staattisen ilmanpaineen testauksessa, mutta sallivat veden tunkeutumisen todellisissa upotusolosuhteissa.

Sauman murtumistesti

Tuhoava testi, joka mittaa painetta, jolla hitsausvyöhyke rikkoutuu. Räjähdyspainetta verrataan tuotteen spesifikaation minimiin; spesifikaatioiden alla olevat tulokset osoittavat prosessiparametriongelman, joka on diagnosoitava ja korjattava ennen tuotannon jatkamista. Pursketestausta sovelletaan tyypillisesti kunkin tuotantojakson näytesarjoihin yksittäisten yksiköiden sijaan.

Kylmä joustotesti

Hitsausvyöhykkeet, jotka toimivat hyvin ympäristön lämpötilassa, voivat muuttua hauraiksi vikapisteiksi alhaisissa lämpötiloissa, varsinkin jos materiaalin koostumusta tai jäähdytysparametreja ei ole optimoitu kylmän sään käyttöä varten. Kylmäjoustotesteissä näytteet hitsataan toistuvaan taivutukseen -20 °C tai -30 °C:n lämpötiloissa ja varmistetaan, että sauma säilyttää eheyden kylmän sään kenttäkäytön lämpö- ja mekaanisissa olosuhteissa.

Nopeutettu säätesti

UV-säteilyn, korkean kosteuden ja suolaliuoksen altistumisen pyöräilyä käytetään simuloimaan monivuotista merenkäyttöä tiivistetyssä laboratorioajassa. Tätä testiä sovelletaan hitsausvyöhykkeen näytteisiin eikä kokonaisiin tuotteisiin, ja se arvioi TPU-pinnoitteen tarttuvuuden, hitsiliitoksen kestävyyden ja mittojen pysyvyyden pitkäaikaisessa ympäristörasituksessa.

9. Yleiset RF-hitsattujen tuotteiden sovellukset

Vedenpitävä ulkoiluvaruste

• Upotettavat kuivapussit (roll-top ja vetoketjukiinnitys)
• Vedenpitävät reput ja kassit
• Melonta ja koskenlasku vyötäröpakkaukset
• Moottoripyörän pyrstölaukut ja vedenpitävät laukut

Pehmeät jäähdyttimet ja eristetyt kannattimet

• Vuotamattomat pehmeät kylmälaukut
• Merikalojen kylmälaukut
• Lääketieteellisten näytteiden ja rokotteiden kuljetusjäähdyttimet
• Kaupalliset kylmäketjupussit

Teolliset ja taktiset tuotteet

• Puhallettavat ulkokatokset ja rakenteet
• Vedenpitävät laitteiden kannet ja kotelot
• Sotilaskohtaiset taktiset kuivapussit
• Vedenpitävä lääketieteellinen pakkaus ja suojakotelo
