Numero, joka ratkaisee, onko hitsi todella hitsi

Neljäs sarjassa Sealock-laboratoriosta: veto- ja kuorimistesteri – ja todellinen raportti todellisilla numeroilla kesäkuun tiistaiaamusta

DONGGUAN, Kiina – [kuukauden päivä], 2026— Kaikki, mitä tämä yritys rakentaa, perustuu yhdelle väitteelle: kaksi päällystettyä kangaspalaa, jotka on sulatettu yhteen suurtaajuushitsauksella, toimivat yhtenä materiaalina tuotteen käyttöiän ajan. Jokainen kuivapussi, jokainen kylmälaukku, jokainen puhallettava poiju on väite, joka toistetaan muutama sata kertaa sauman ympärillä.

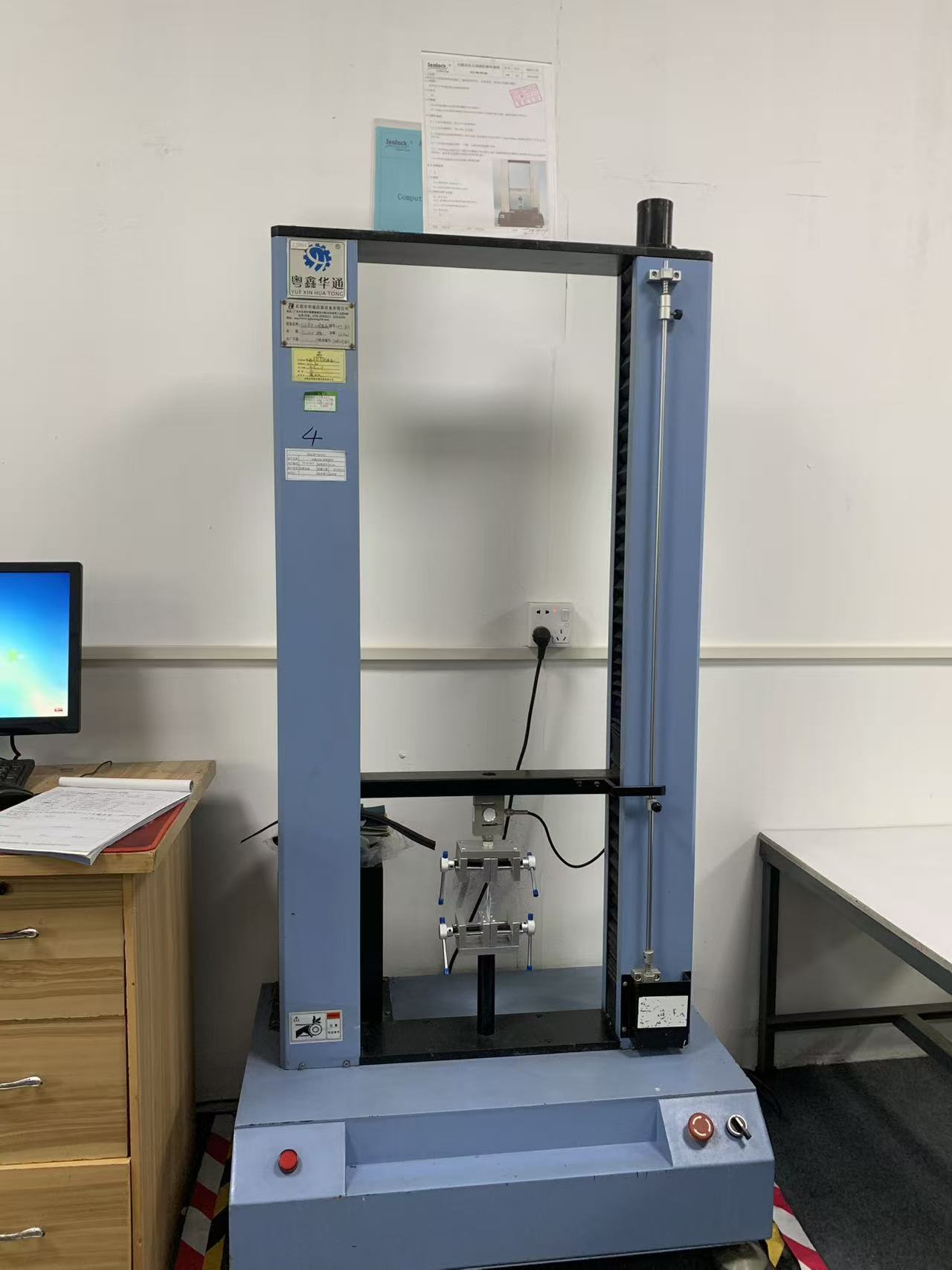

Se on väite, jota et voi tarkistaa katsomalla. Täydellinen hitsi ja reunahitsaus näyttävät ulkopuolelta identtisiltä – ero näkyy vasta kuukausia myöhemmin, kun marginaalinen alkaa irrota asiakkaan käsissä. Tästä syystä tämän artikkelin kone on olemassa ja miksi laboratoriomme joukosta se mittaa suorimmin, toimiiko ydinprosessimme.

Se irrottaa hitsin ja kertoo tarkalleen, kuinka kovaa sitä piti yrittää.

Mitä kuorinnan vahvuus oikeastaan ​​mittaa

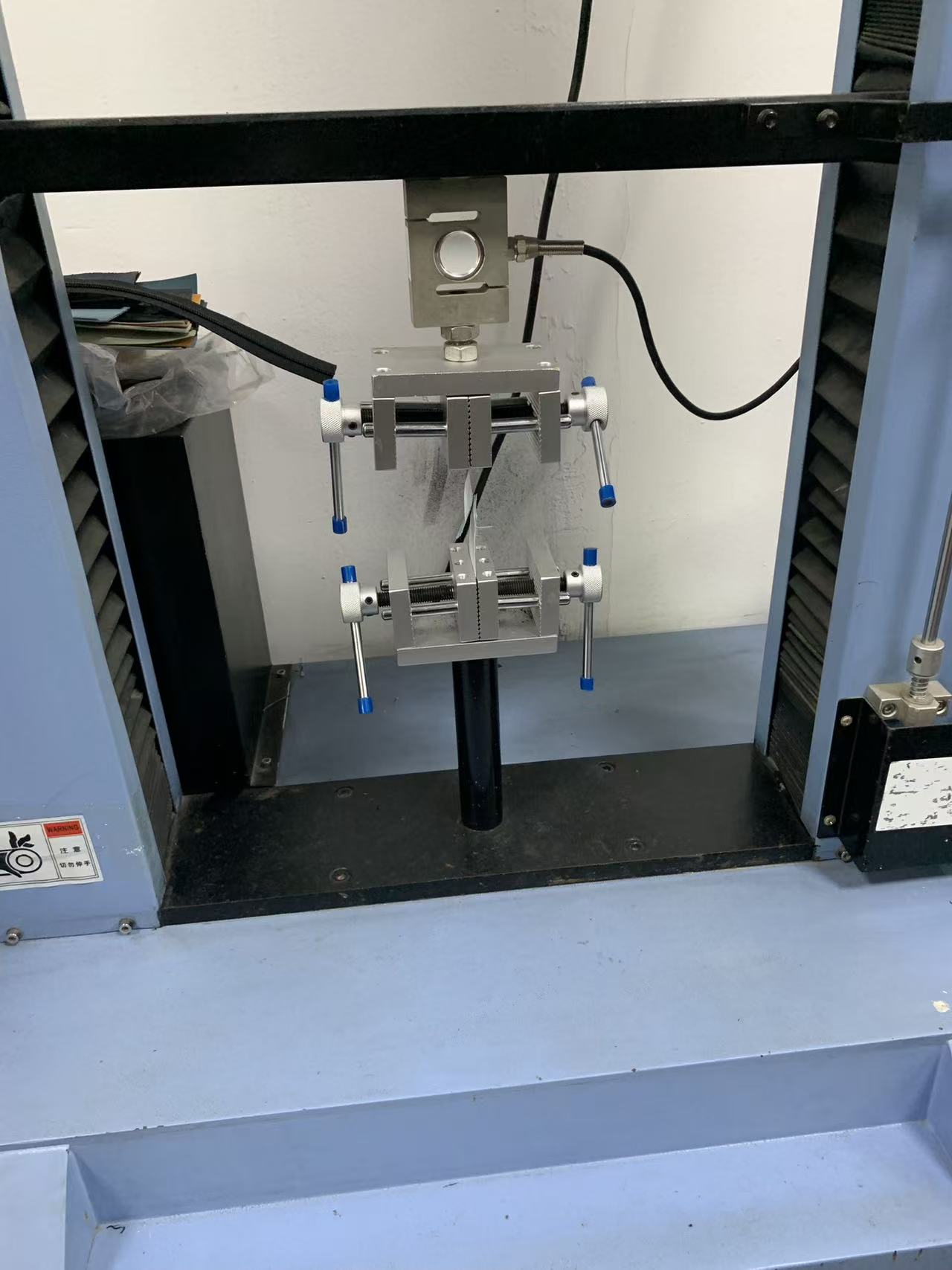

Ota hitsattu tai laminoitu näyte, tartu kahteen kerrokseen vastakkaisissa leuoissa ja aja ne erilleen säädetyllä nopeudella. Punnitusanturi tallentaa tarvittavan voiman jatkuvasti koko erotuksen ajan. Tämä voima - kilogrammoina voimana tai newtoneina leveysmillimetriä kohti - on kuoriutumislujuus, ja se on rehellisin yksittäinen luku sidoksen laadusta.

Sillä on meille merkitystä kahdessa eri paikassa. Ensimmäinen on itse hitsi: kuinka vahvasti suurtaajuushitsaus on sulattanut kaksi paneelia. Hieman viileä hitsi näyttää hienolta ja kuoriutuu aikaisin; tämä testi saa sen kiinni ennen kuin siitä tulee tuotantoerä. Toinen on materiaalin oma rakenne: päällystetyt ja laminoidut kankaat ovat itse liimattuja kokoonpanoja – pohjakankaaseen kiinnitettyä pinnoitetta tai kalvoa – ja jos laminointi irtoaa, kangas pettää sisältä riippumatta siitä, kuinka hyvin sen hitsattiin. Molemmat testataan täällä, ja molempien on läpäistävä.

Sama kone hoitaa myös veto- ja repeytymistestit, minkä vuoksi sen kiinnikkeet vaihtuvat sen mukaan, mitä niihin on kiinnitetty. Mutta kuori on testi, joka kertoo suorimmin siitä, mitä tämä tehdas tekee elantonsa vuoksi.

Todellinen raportti kello 10.09 tiistaiaamuna

Sen sijaan, että kuvailisi tätä abstraktisti, tässä on todellinen ajo laboratoriostamme, päivätty 10. kesäkuuta 2026 klo 10:09, asiakasohjelman 500D-materiaalista.

Testiparametrit: näytteen koko 10 × 3 cm, mittarin pituus 100 mm, testinopeus 300 mm/min. Kolme näytettä ajettiin – ei yhtä, koska yksittäinen kuorintatulos on lähes merkityksetön.

Tulokset kilogrammoina:

• Esimerkki 1:max 14,14, min 6,47, keskiarvo 10,53
• Esimerkki 2:max 14,29, min 0,91, keskiarvo 9,30
• Esimerkki 3:max 14,49, min 2,64, keskiarvo 9,93
• Kolmen poikki:korkein max 14,49, maksimiarvojen keskiarvo 14,31, keskiarvojen keskiarvo 9,92

Ja sitten tärkeä rivi, jonka operaattori on kirjoittanut raportin alaosaan:standardiarvoon 12 verrattuna keskiarvo on 14,31 — testi läpäissyt.

Sitä "standardia 12" ei ole keksitty paikan päällä. Se tulee sisäisestä, versioohjatusta hyväksymisstandardista, jonka mainitsimme tämän sarjan viimeisen artikkelin lopussa: taulukko, jossa luetellaan pienin hyväksyttävä kuoriutumisarvo jokaiselle rutiininomaisesti käyttämällemme materiaalille – 1680D TPU, 840D kaksipuolinen TPU, 600D yksi- ja kaksipuolinen TPU, PVC ja päällystetyt laminaatit, jokaisella on oma numeronsa. Testi tuottaa tuloksen; standardi päättää, onko tulos hyvä. Se, että molemmat, kirjoitettuna ennen koetta eikä sen jälkeen, on koko asia.

Miksi käyrä on rosoinen ja miksi se on mielenkiintoinen osa

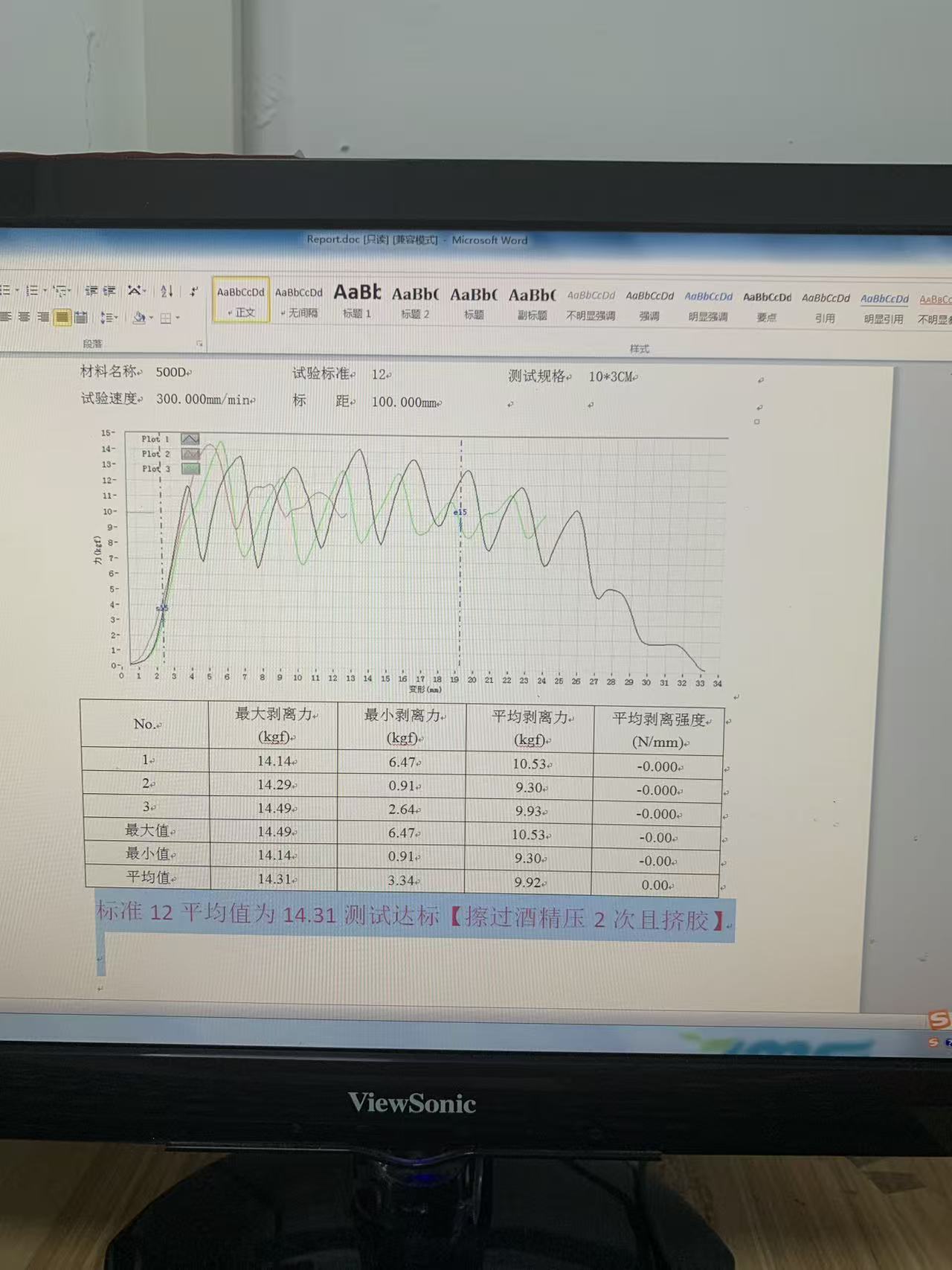

Katso raportin voimakäyriä, niin et näe tasaista viivaa. Näet sahanhamman – voiman nousevan noin 14:ään, putoavan takaisin arvoon 7, kiipeävän uudelleen, yhä uudelleen ja uudelleen näytteen pituuden poikki, ennen kuin lopulta loppuu lopussa.

Se muoto ei ole melua, eikä se ole koneen vika. Tältä kuorinta itse asiassa näyttää. Sidos ei vapaudu tasaisesti; se vapautuu sarjassa pieniä progressiivisia epäonnistumisia, joista jokainen vaatii voimaa aloittaakseen ja sitten lievittää hetken eteneessään. Huiput ovat siellä, missä sidos vastusti; kourut ovat siellä, missä osa päästää irti.

Juuri tästä syystä raporttiin kirjataan maksimi-, minimi- ja keskiarvo jokaisesta näytteestä. Maksimi kertoo lainan parhaan mahdollisen tapauksen. Keskiarvo kertoo sen tyypillisen käyttäytymisen koko kuoren ajan. Ja minimi – huomioi näyte 2, jossa voima putosi 0,91 kgf:iin – kertoo pahimman kohdan kyseisessä näytteessä, josta pessimistin pitäisi välittää eniten, koska sidos epäonnistuu siellä, missä se on heikoin, ei siellä, missä se on vahvin.

Kolme näytettä, kolme sarjaa näitä lukuja ja standardi, johon niitä voi verrata. Se on tulos. Yksi numero yhdestä näytteestä on anekdootti.

Hakasulke raportin lopussa

Raportissa on yksityiskohta, joka kannattaa ottaa esiin, koska se kertoo jotain tämän laboratorion ajattelusta. Hyväksymispäätöksen jälkeen käyttäjä kirjasi näytteen valmistuksen suluihin: pyyhitty alkoholilla, puristettu kahdesti, liimapuristuksella.

Toisin sanoen tulosta ei kirjata pelkästään materiaalin ominaisuutena. Se on kirjattu omaisuudeksitämä materiaali, liimattu tällä tavalla. Kuoriutumislujuus riippuu aina prosessista – pinnan puhtaudesta, paineesta, viipymisestä, levitetyn liiman määrästä – ja numerosta, joka ei kerro, minkä prosessin kanssa se on tuotettu, sitä ei voida toistaa tai väitellä. Valmistelun kirjoittaminen tuloksen viereen tekee mittauksesta todisteita.

Epähohtelevat olosuhteet, jotka tekevät numerosta kelvollisen

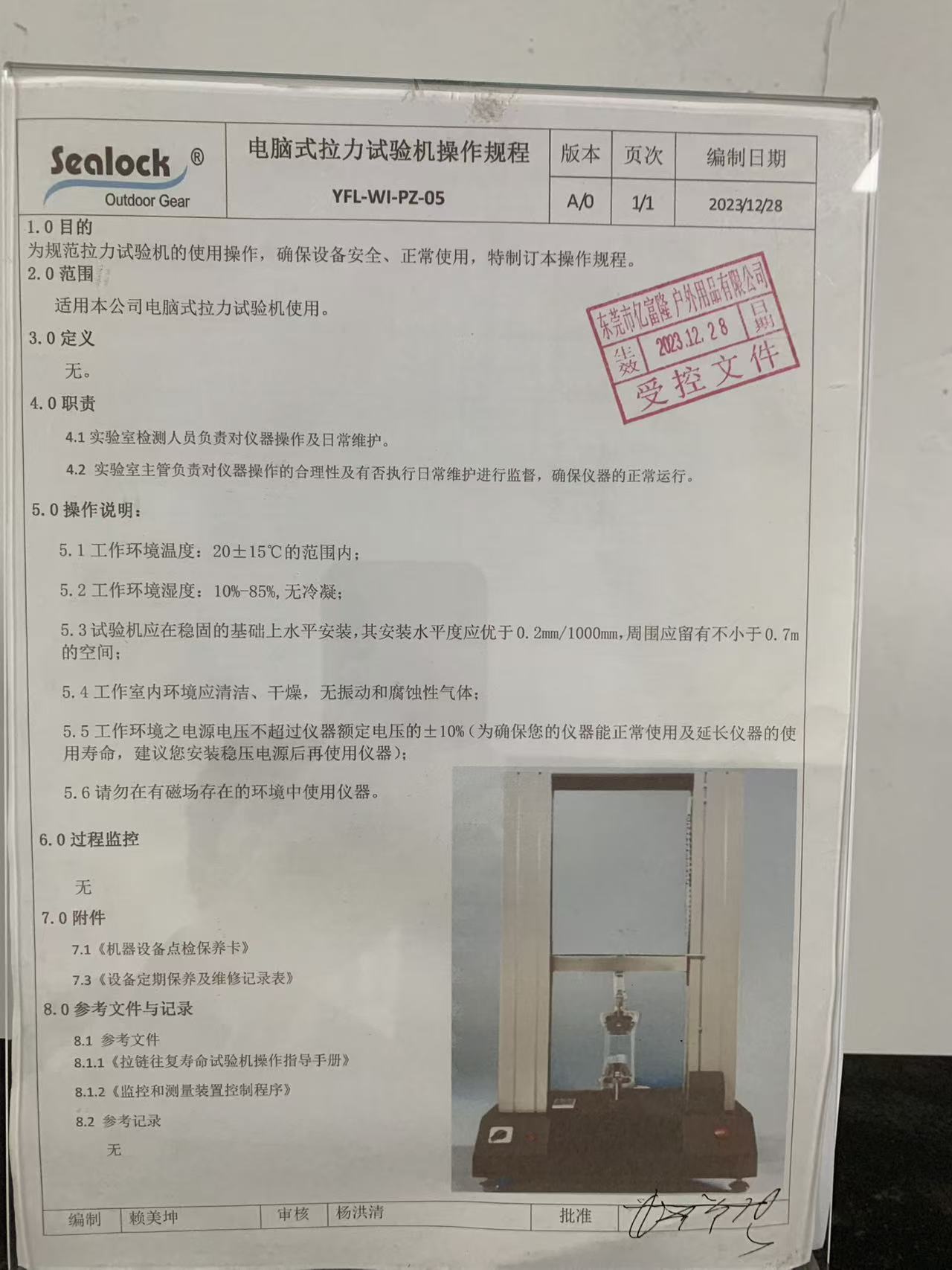

Tämä instrumentti toimii ohjatulla menettelyllä YFL-WI-PZ-05, versio A/0, ja toisin kuin muut tämän sarjan toiminnot, suurin osa siitä ei koske painikkeita. Kyse on huoneesta:

• Ympäristön lämpötila 20 ± 15 °C, kosteus 10–85 %, ei kondensaatiota. Polymeerit ovat lämpötilaherkkiä; sama hitsaus kylmänä ja kuumana ei anna samaa lukua.
• Asennettu tasaiselle alustalle, jonka taso on parempi kuin 0,2 mm per 1 000 mm ja vähintään 0,7 m vapaata tilaa koneen ympärillä.
• Puhdas, kuiva huone, jossa ei ole tärinää ja syövyttäviä kaasuja.
• Syöttöjännite ±10 % nimellisarvosta, jännitteen stabilointia suositellaan.
• Ei saa käyttää magneettikenttien lähellä.

Mikään näistä ei ole lumoavaa ja kaikki se on kantavaa. Vetävä runko, joka ei ole vaakasuorassa, aiheuttaa akselin ulkopuolista kuormitusta. Epävakaalle teholle syötetty punnituskenno ajautuu. Tärinä lisää kohinaa luettavaan signaaliin kahden desimaalin tarkkuudella. Syy, miksi nämä lausekkeet ovat kontrolloidussa asiakirjassa eikä jonkun päässä, on se, että ne ovat näkymättömiä: mikään huonossa lukemisessa ei näytä huonolta.

Rekisteröity, kalibroitu ja jäljitettävissä

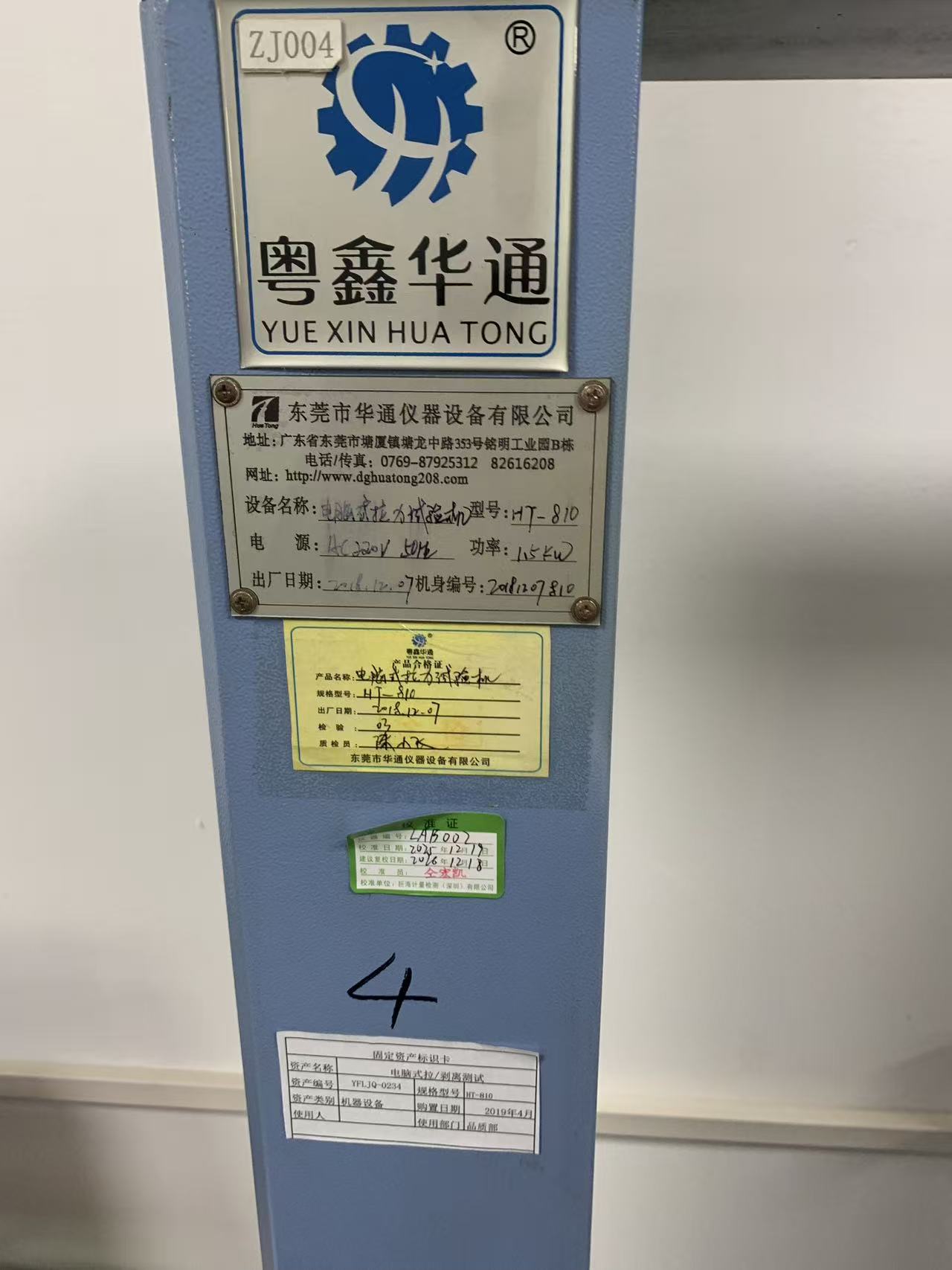

Tämän koneen pylväs kantaa koko historiansa tarroissa. Valmistajan tyyppikilpi: malli HT-810, AC 220 V / 50 Hz, 1,5 kW, valmistettu 7.12.2018 sarjanumerolla. Vieressä valmistajan tarkastustodistus. Omaisuuskortti, joka rekisteröi sen yrityksen omaisuudeksi YFLJQ-0234, ostettu huhtikuussa 2019 ja määrätty laatuosastolle. Koneen tunnus — ZJ004 — ja laboratoriolaitteen numero LAB-002. Ja kalibrointitarra: kalibroitu 19. joulukuuta 2025, uudelleenkalibrointi 18. joulukuuta 2026.

Kuorintatuloksen kannalta tämä on tärkeämpää kuin lähes missään muussa laboratoriotestissä, koska kuorinnan lujuus on numero, jonka mukaan asiakas toimii. Se menee materiaalihyväksyntäpäätöksiin, toimittajaneuvotteluihin, tuotantoerän lähettämiseen. "14.31 kgf" kantaa painoa vain, jos sen tuottanut punnitusanturi on jonkun tämän rakennuksen ulkopuolisen henkilön viittausta varmennettu aikataulun mukaan todistuksella. Muuten se on numero, jonka kone näytti näyttävän sinä päivänä.

Mitä me sillä oikeastaan ​​teemme

Tämä kone vastaa päivittäin kysymyksiin, jotka muuten ratkeaisisivat argumenteilla:

• Materiaalin hyväksyntä.Tehdas tarjoaa uuden päällystetyn kankaan tai halvemman vastaavan. Pitääkö sen laminointi standardiamme kyseiselle rakenteelle vai irtoaako se viivan alapuolelta?
• Prosessin validointi.Kuoriutuuko liitos edelleen hyväksymisarvon yläpuolelle hitsausparametrien, työkalujen tai liimausmenetelmän muuttamisen jälkeen? Näin prosessimuutos hyväksytään mieluummin kuin toivotaan.
• Saapuvat erän tarkastukset.Perille tulee lähetys tuttua materiaalia. Vastaako se hyväksyttyä standardia vai onko jokin hiljaa muuttunut ylävirtaan?
• Asiakkaan tekniset tiedot.Kun tuotemerkki tuo oman kuorintavaatimuksensa, testaamme niiden määrää ja raportoimme sitä vastaan.
• Epäonnistumisen tutkinta.Kun jokin menee pieleen, tästä selviää, oliko sidos heikko vai onko suunnittelussa vaadittu liikaa.

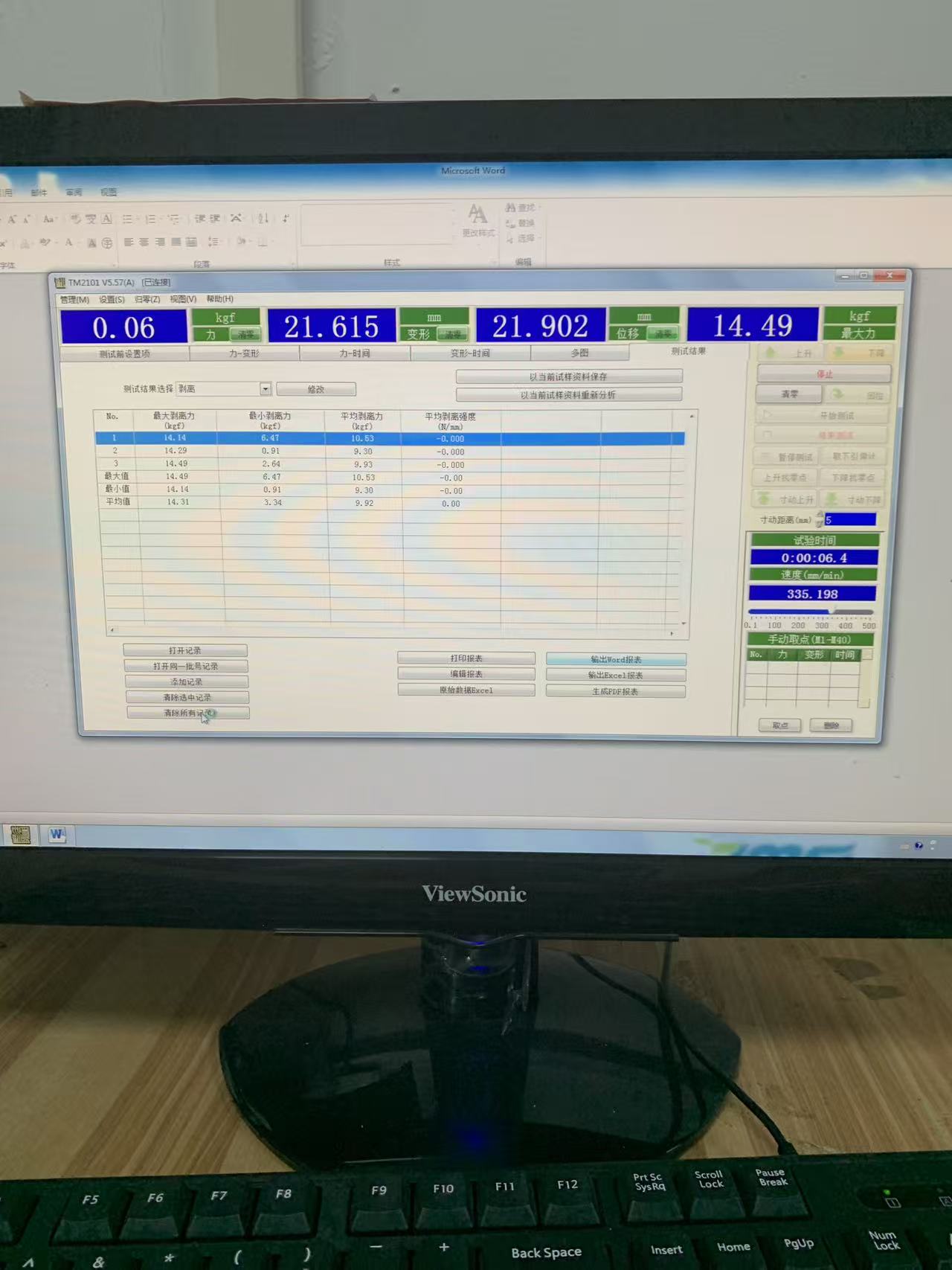

Raportit viedään Wordiin, Exceliin tai PDF-muotoon suoraan ohjelmistosta – mikä tarkoittaa, että kun asiakas kysyy vaatimuksen taustalla olevia tietoja, vastaus on tiedosto, ei varmistus.

Seuraavana tässä sarjassa: tavallinen valonlähteen värien sovituslaatikko ja yllättävän vaikea kysymys, ovatko kaksi asiaa samanvärisiä.
