Neljäkymmentäkahdeksan tuntia suolasumussa: Kuinka testaamme laitteistoa meren vedenpitävissä varusteissa

Kaksi kautta veneessä ollut kuivapussi harvoin epäonnistuu, koska kangas luovutti. Se epäonnistuu, koska D-rengas on kukkinut valkoiseksi ja juuttunut, liukusäädin ei enää kulje puhtaasti pitkin vedenpitävää vetoketjua, napsautuskoukku on jättänyt ruostejuovan vaaleaan paneeliin tai niitti on turvonnut ja halkaissut materiaalin ympärillään. Suola ei hyökkää pussin osiin, joista valmistajat haluavat puhua. Se hyökkää pieniin metallikomponentteihin, jotka määritetään kehitysvaiheessa, ostetaan hinnalla ja joita ei koskaan testattu – ja se tekee sen tavalla, joka muuttaa toimintahäiriön ulkonäköhäiriöksi ja sitten tiivistysvirheeksi, yleensä tässä järjestyksessä.

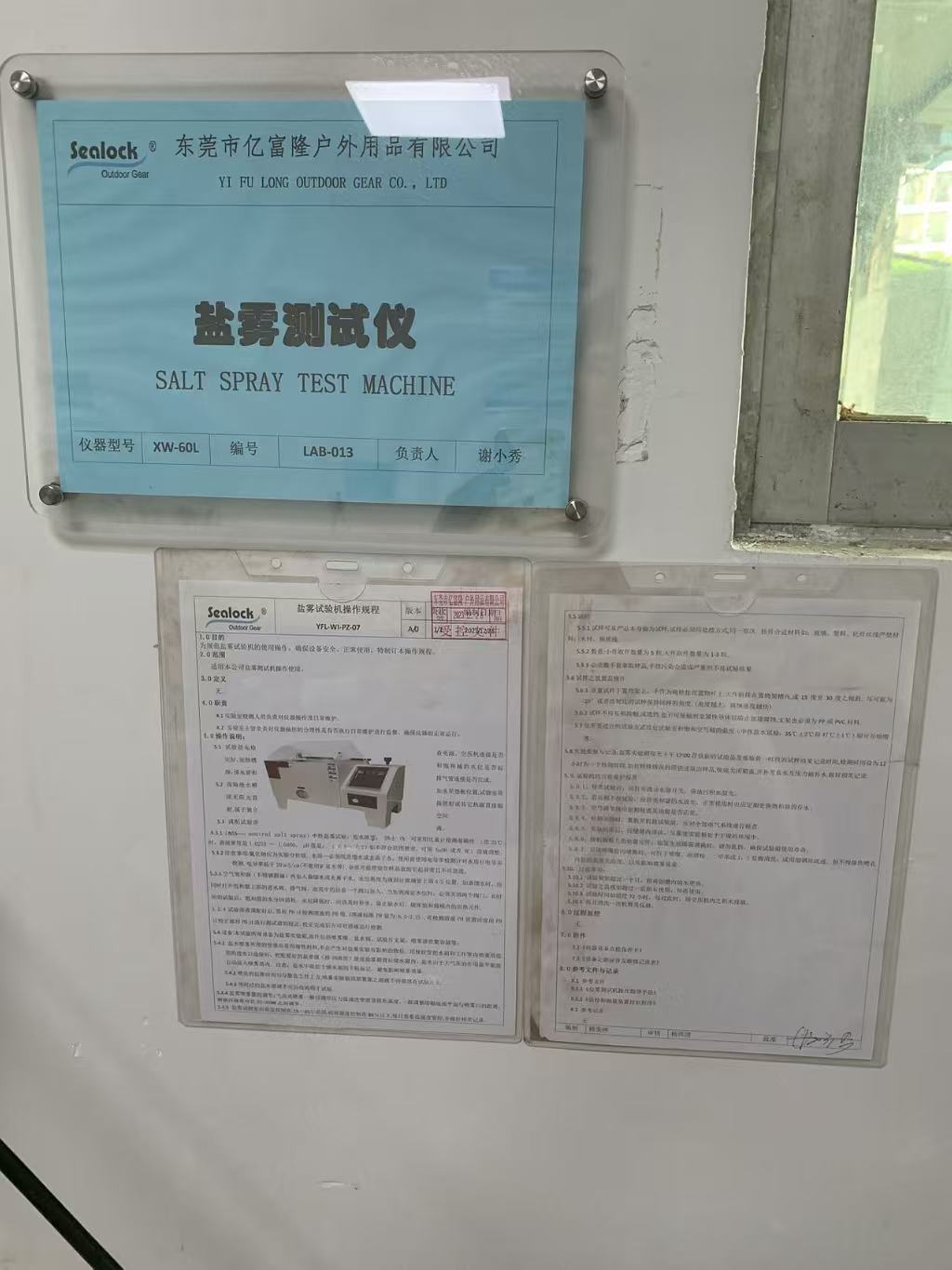

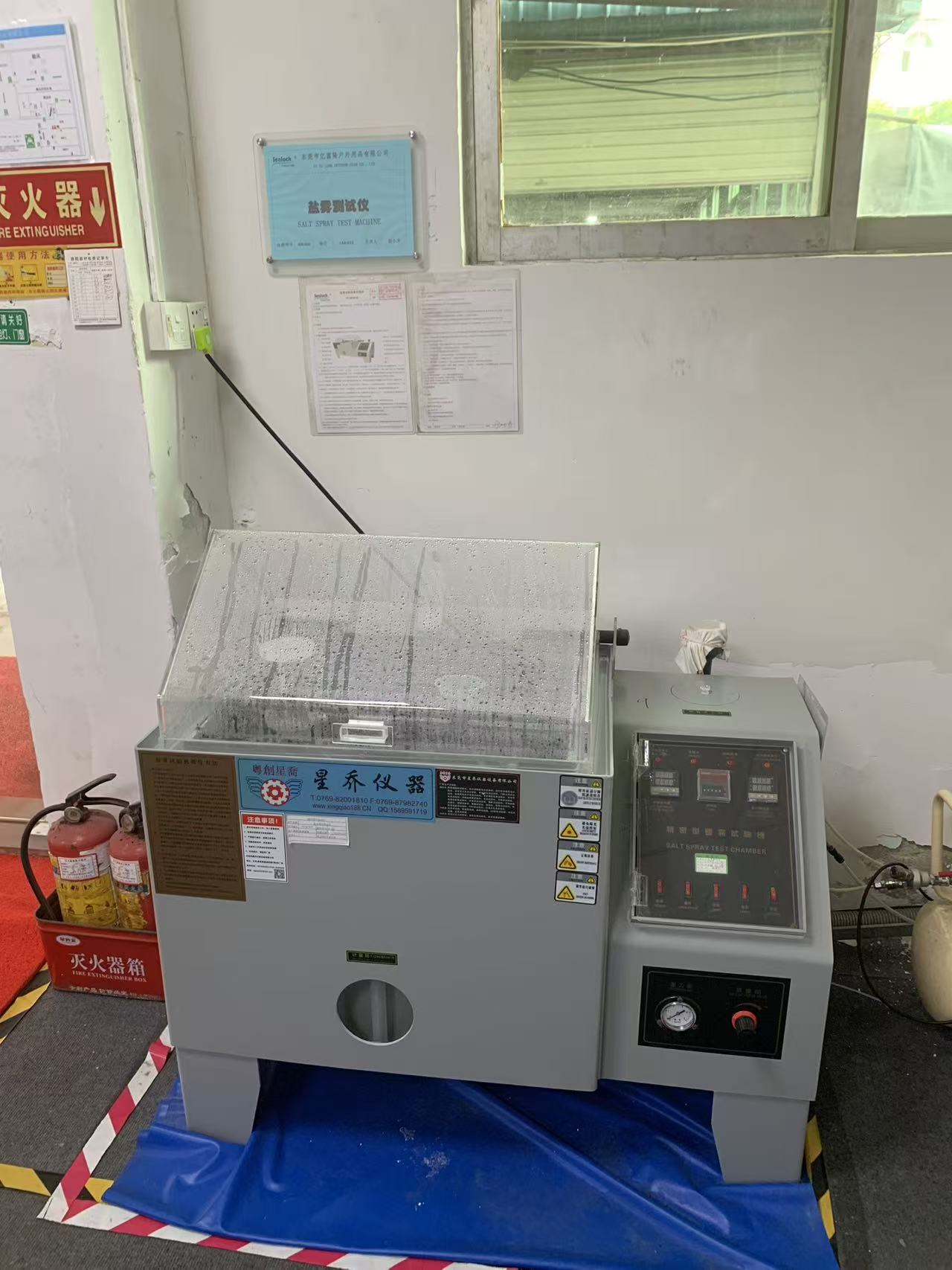

Laite, joka havaitsee tämän ennen kuin asiakas tekee, on suolasumutuskammio: malli XW-60L, laitenumero LAB-013, käytössä valvotulla menettelyllä YFL-WI-PZ-07, versio A/0, päivätty 28.12.2023, kalibroitu ulkoisesti 19.12.2025 ja uudelleenkalibrointi on suoritettava 18.12. epäselvä väline laboratoriossamme. Joko pinnoite säilyi määritellyn tuntimäärän tai ei.

Mitä suolasumutesti oikeastaan ​​on

Neutraali suolaspray, yleensä kirjoitettu NSS, on valmistuksen laajimmin käytetty kiihdytetty korroosiotesti. Se altistaa materiaalit ja pinnoitteet jatkuvasti sumutetulle suolasumulle valvotussa kammion lämpötilassa 35 °C käyttämällä 5-prosenttista natriumkloridiliuosta, jonka pH pidetään välillä 6,5–7,2. Kaksi hallitsevaa asiakirjaa ovat ASTM B117 ja ISO 9227, ja GB/T 10125 on vastaava kiinalainen standardi. Sumua syntyy jatkuvasti, se laskeutuu näytteiden päälle ja valuu pois. Siinä ei ole märkä-kuivapyöräilyä, lämpötilan vaihtelua eikä ultraviolettikomponenttia. Se on yksittäinen, säälimätön tila.

Tämä yksinkertaisuus on sekä menetelmän vahvuus että rajoitus. NSS ei ole meren simulaatio. Mikään luonnossa ei pidä komponenttia 35 °C:ssa kyllästetyssä suolasumussa ilman yhtä kuivausjaksoa, ja kammiotuntien ja todellisten käyttövuosien välinen korrelaatio on niin löysä, ettei mikään vakava laboratorio julkaise muuntokerrointa. Se, mitä NSS tekee loistavasti, on syrjintää. Kaksi sinkittyä solkia, jotka näyttävät identtisiltä, ​​maksavat muutaman sentin päässä toisistaan ​​ja tulevat eri toimittajilta, erottuvat siististi suolaruiskukammiossa: toisessa näkyy valkoruostetta 24 tunnin kohdalla, toisessa on puhdasta 72. Vertailu on toistettava, se on puolustettava ja sen perusteella komponentti hyväksytään tai hylätään.

Ehdot, joita meillä on

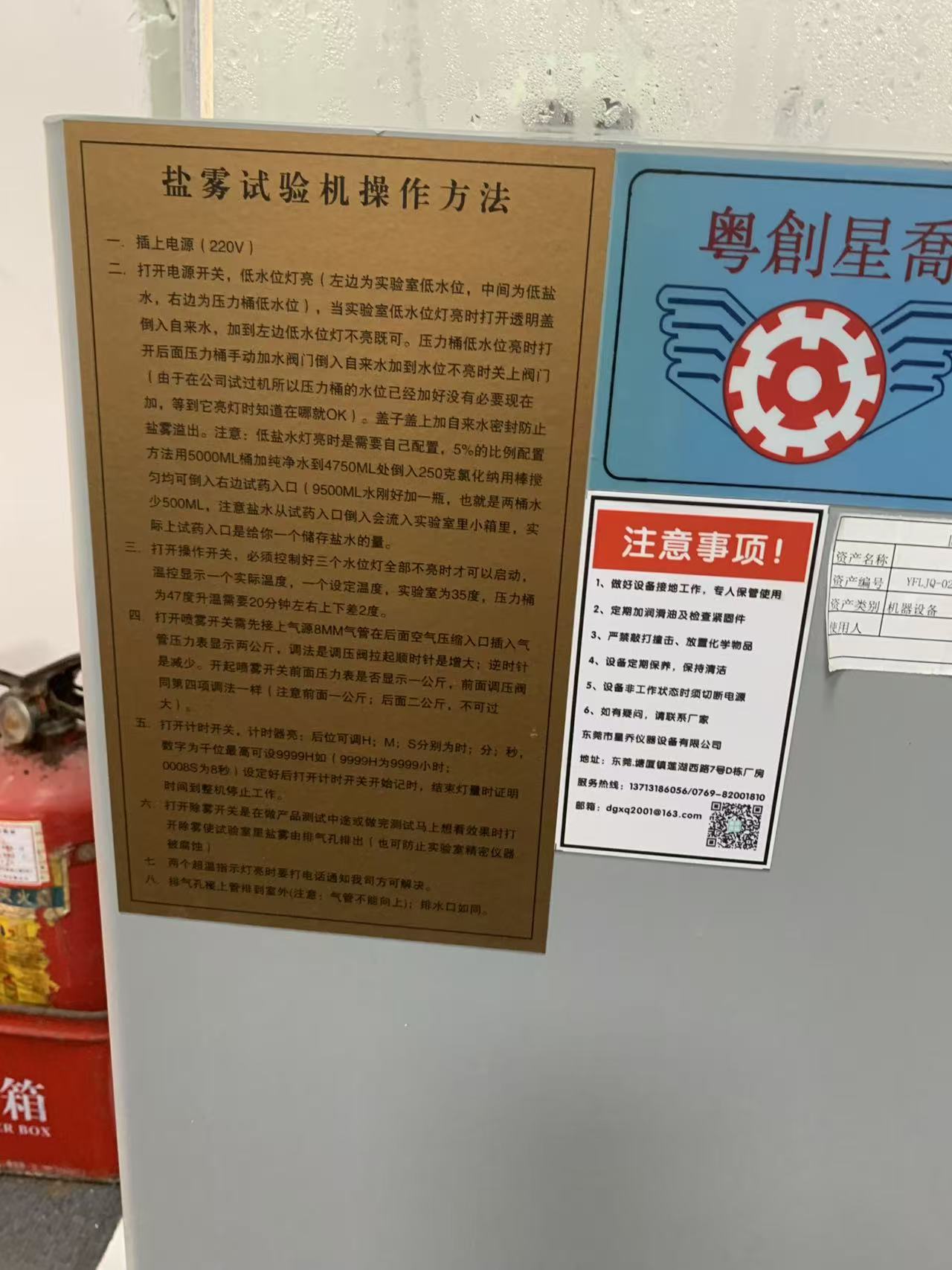

Toimintaparametrit on merkitty itse koneeseen, kilveen, jossa on enemmän käytännön yksityiskohtia kuin useimmissa laitekäsikirjoissa.

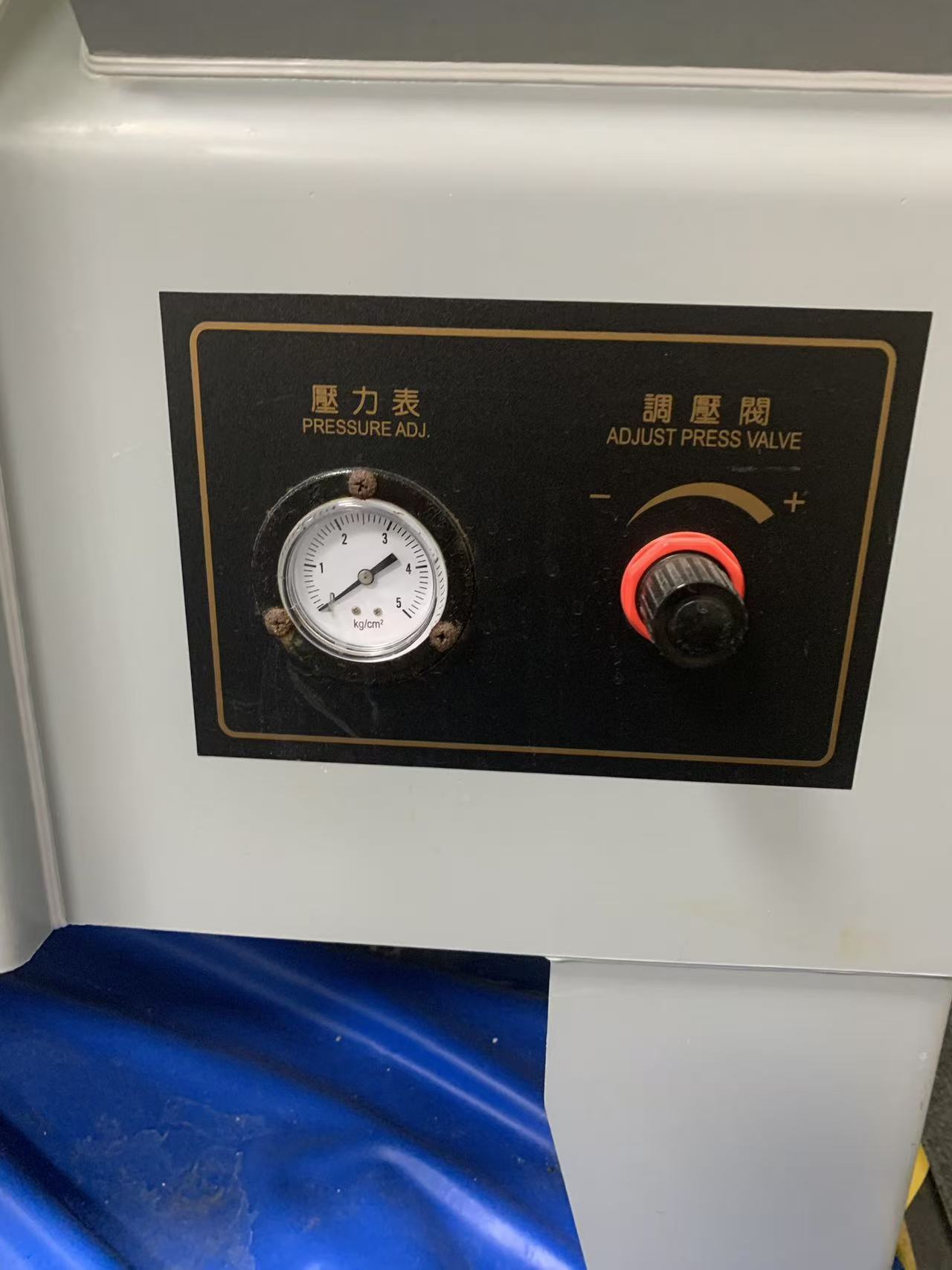

Käyttäjä sekoittaa suolaveden, ei osta valmiina: 250 grammaa natriumkloridia liuotetaan puhdistettuun veteen 4 750 millilitraan asti 5 litran astiassa, sekoitetaan tasaiseksi 5-prosenttiseksi liuokseksi ja kaadetaan reagenssin sisääntuloaukosta. Kammio toimii 35°C:ssa. Kyllästetyn ilman painerumpu käy kuumempana, 47 °C:ssa, ja kestää noin kaksikymmentä minuuttia saavuttaa lämpötila; paneelin kaksi säädintä näyttävät asetus- ja oloarvot toisistaan ​​riippumatta, ja kahden asteen ero niiden välillä on käyttötoleranssi. Paineilma tulee sisään takana olevan 8 mm:n linjan kautta, joka on säädelty noin 2 kg/cm²:iin takamittarissa ja noin 1 kg/cm²:iin edessä – ja levy varoittaa nimenomaisesti nousemasta korkeammalle, koska sumuttimen ylipaineistaminen tuhoaa sumun laadun ilman ilmeisiä oireita paneelissa.

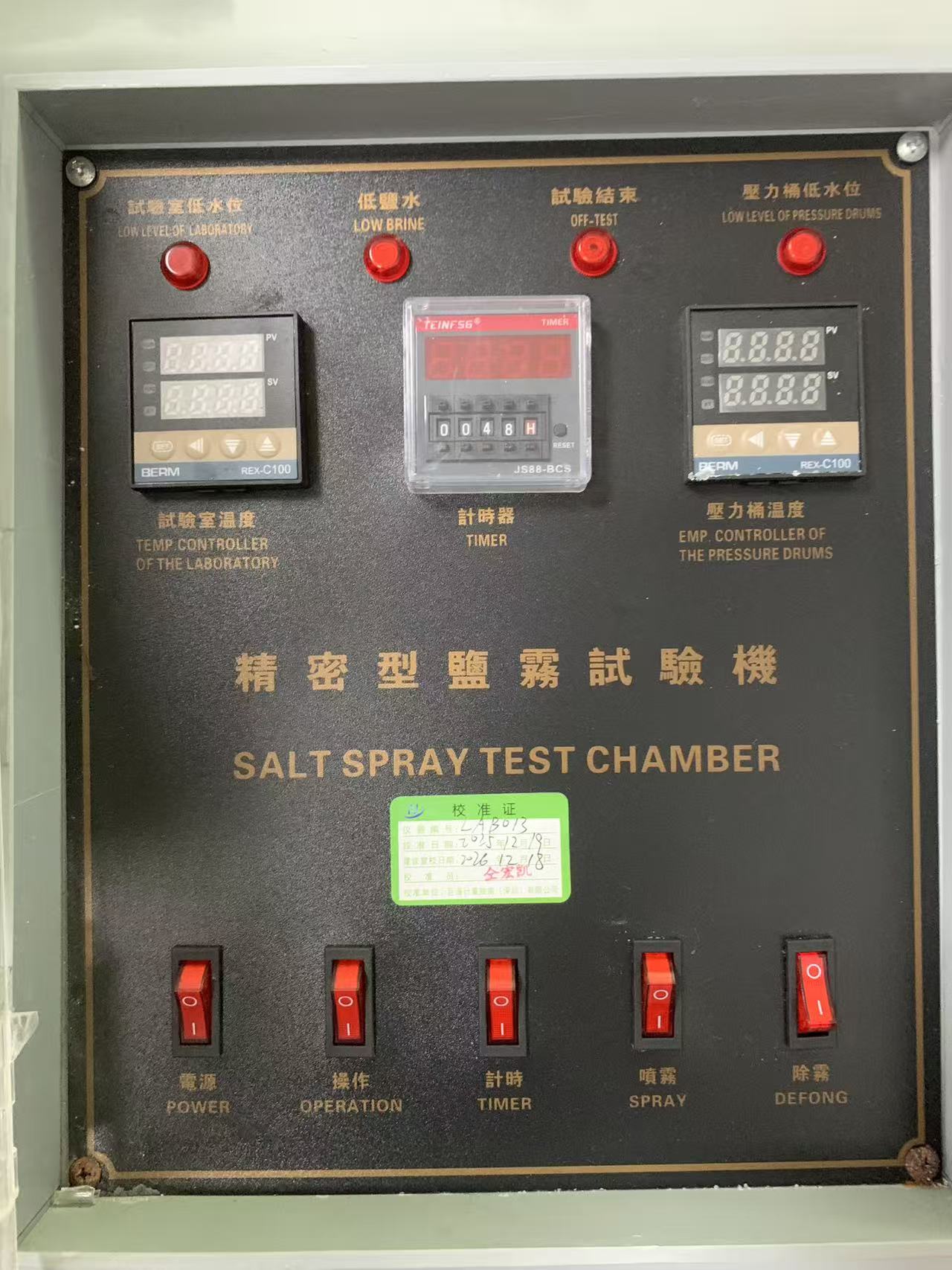

Kolme matalatasoista lamppua suojaavat kammion vettä, suolaliuosta ja painerumpua, ja menettely on yksiselitteinen: konetta ei saa käynnistää ennen kuin kaikki kolme ovat pimeitä. Sumuttimen kuivaaminen tai kostutuskammion käyttäminen ilman vettä vahingoittaa konetta ja mitätöi käynnissä olevan testin äänettömästi. Ajastin hyväksyy jopa 9 999 tuntia ja sammuttaa koneen asetuspisteessä, mikä mahdollistaa 48 tai 96 tunnin ilman valvontaa.

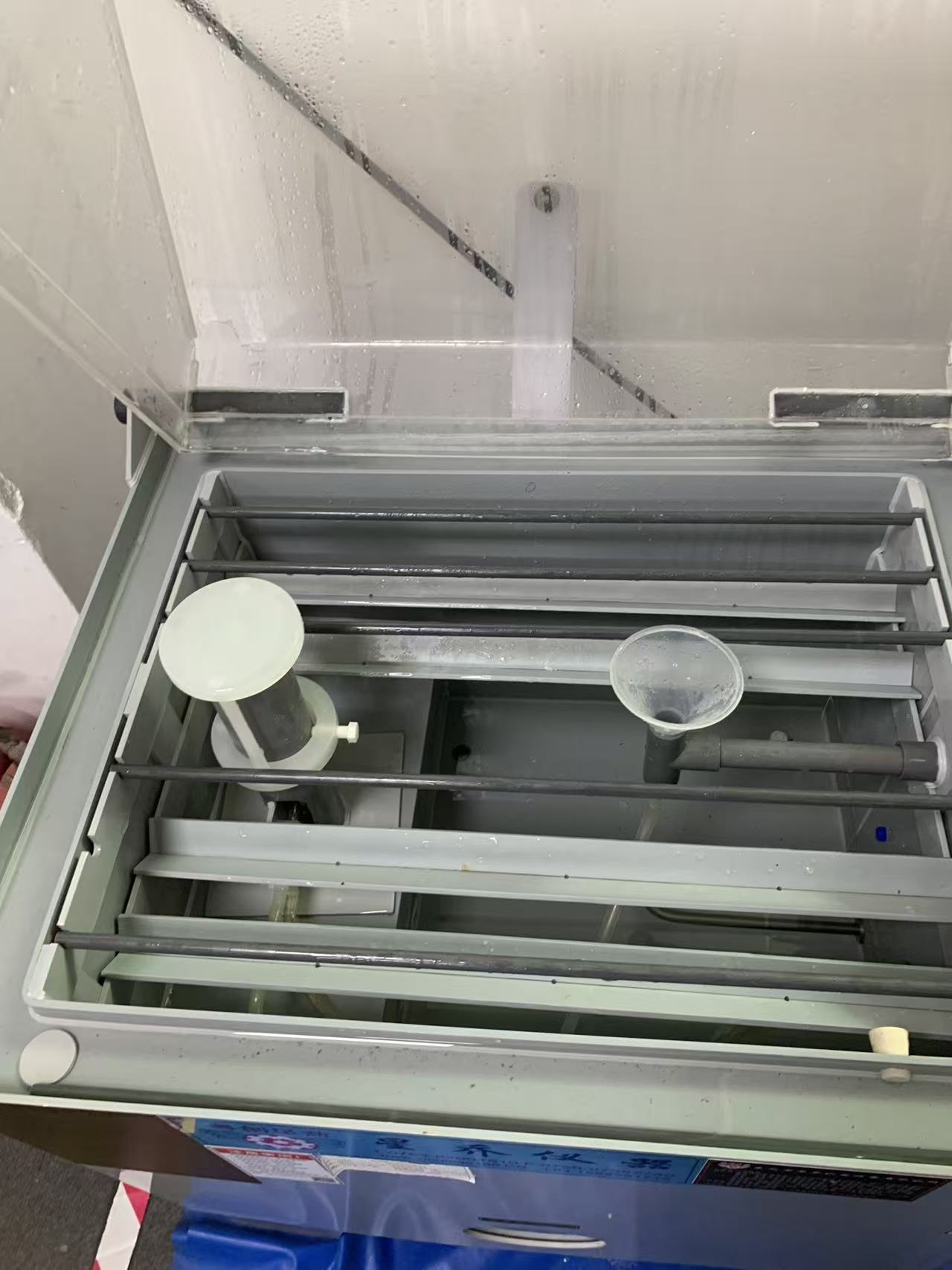

Itse sumun laatu on ennemminkin todennettu kuin oletettu. Keräyssuppilo ja mittasylinteri seisovat kammion sisällä ajon aikana, ja laskeutunut tilavuus mitataan standardivaatimuksen mukaan, joka on noin 1-2 millilitraa 80 neliösenttimetriä kohti tunnissa, keskiarvoina pitkän keräysjakson ajalta. Kammio, joka on lämpötilassa, paineessa ja konsentraatiossa, mutta tuottaa väärän putoamisnopeuden, tuottaa numeroita, jotka eivät tarkoita mitään, ja suppilo on ainoa, joka saa sen kiinni.

Kuinka näytteet menevät sisään

Sijoitus ei ole yksityiskohta. Se on suurin osa testistä.

Näytteet asennetaan sumua päin ja kallistetaan noin 15–30 astetta pystysuoraan nähden, jotta kondenssivesi valuu pois sen sijaan, että se kerääntyisi. Tasaisesti makaava komponentti kerää jokaiseen syvennykseen tiivistetyn suolaveden lätäkön, mikä saa aikaan paikallisen hyökkäyksen, jolla ei ole mitään tekemistä pinnoitteen todellisen suorituskyvyn ja sen kanssa, miten se asetettiin. Tuet ja ripustimet ovat ei-metallisia – lasia, muovia tai PVC:tä – koska pinnoitetun näytteen kanssa kosketuksissa oleva metalliripustin muodostaa galvaanisen parin ja syövyttää näytteen kosketuspisteessä kauan ennen kuin pinnoite olisi pettänyt itsestään.

Näytteet eivät kosketa toisiaan, ja ne on järjestetty siten, että valuma yhdestä ei pääse tippumaan toiseen. Suolalla kuormitettu lauhde, joka kuljettaa liuennutta kuparia tai rautaa ylävirran osasta, hyökkää alavirtaan vaikuttavalla nopeudella, ja tuloksena oleva raportti on fiktio. Pieniä komponentteja menee muutama kappale erää kohden, joten yksittäinen poikkeava osa ei ratkaise tulosta; suuret kokoonpanot menevät sisään yksittäin.

Kun ajo päättyy, huurteenpoistotoiminto kytketään päälle ennen kannen avaamista. Tämä tuulettaa kammion pakoputken kautta sen sijaan, että päästäisi suolasumua laboratorioon, josta se löytäisi kaikki muut huoneessa olevat instrumentit. Kannattaa kertoa suoraan, miksi tällä on väliä: huolimattomasti tuuletettu suolasumukammio syövyttää hitaasti ympärillään olevia tarkkuuslaitteita, ja vauriot paljastuvat kuukausia myöhemmin ajelehtivana kalibroinnina koneissa, joita kukaan ei ole liittänyt suolasuihkutyöhön.

Mitä testaamme ja kuinka kauan

Kaikki metallinen, joka menee vedenpitävään pussiin, kulkee tästä läpi saapuvan tarkastuksen yhteydessä: soljet ja niiden metallitapit, D-renkaat ja O-renkaat, kolmiulokkeet, napsautuskoukut ja -karabiinit, niitit ja silmukat, magneettiset ja mekaaniset sulkimet, vetoketjun liukusäätimet ja vetoketjut sekä ei-vedenpitävien vetoketjujen metallihampaat. Laitteet hyväksytään toimittajan ja arvalla, ei kerran kehitysvaiheessa eikä koskaan uudelleen.

Kesto määräytyy pintakäsittelyn ja käyttöympäristön mukaan, ja alan käytännöt ovat vakiintuneet. Tavallista sinivalkoista sinkitystä vaaditaan tyypillisesti, jotta se ei näytä valkoruostetta 48 tunnin kohdalla eikä punaruostetta 72:ssa; väripassivoitu sinkki kestää 72 tuntia ilman valkoruostetta ja 96 tuntia ilman punaista; musta sinkki 96:een ja 120:een. Merikäyttöön tarkoitettuja ruostumattomia komponentteja käytetään paljon pidempään, jopa satoja tunteja, ja arviointi tehdään suojaus- ja ulkonäköluokituksen perusteella asteikolla 0–10, missä vaativa erittely edellyttää arvoa 9 tai parempaa.

Yleisille ulkoilutuotteille käytämme 24-48 tuntia seulontaehtona. Kalastukseen, purjehdukseen ja merenkulkuun tarkoitettujen ohjelmien – kategoria, jossa istuvat vaativimmat ostajat – pätevyys kestää pidempään ja hyväksymiskriteerit kiristyvät, koska tuotteet elävät suolassa pysyvästi sen sijaan, että kohtaavat sitä satunnaisesti.

Ulkonäköarvostelu on vain puolet arvioinnista. Kierreosien, saranoiden ja kaikkien liikkuvien osien toimivuus varmistetaan myös testin jälkeen: osan on silti tartuttava, kierrettävä tai nivellettävä ilman takertumista tai sitoutumista. Tämä on luokkamme kannalta tärkein lauseke. Vetoketjun liukusäädin, joka näyttää vain heikkoa korroosiota, mutta on kehittänyt tarpeeksi pinnan karheutta vetääkseen vedenpitävän vetoketjun polymeeritiivistehuulit, on epäonnistunut, vaikka sen ulkoasuluokitus sanookin, koska hitsatussa vedenpitävässä pussissa suljin on tiiviste. 48 tunnin jälkeen lujasti lukkiutuva solki on takuuvaatimus, joka odottaa 18 kuukautta.

Vika, jolla on eniten merkitystä hitsatuissa pusseissa

Rakenteellemme on ominaista korroosiotila, jonka pelkkä laitteistonäkymä suolasuihkusta jättää kokonaan huomiotta.

Korkeataajuiseen hitsatussa pussissa metalliosat kiinnitetään usein vedenpitävän kalvon läpi – niitti paneelin läpi, silmukka hitsatun paikan läpi, D-rengas nauhaankkurissa, joka on liitetty TPU-pintaan. Kun metalli syöpyy, se ei vain näytä huonolta. Korroosiotuotteet ovat isompia kuin korvattava metalli, joten syöpyvä niitti laajenee reiässään ja kuormittaa ympärillään olevaa materiaalia, ja itse korroosiosuolat kulkeutuvat metallin ja polymeerin väliseen rajapintaan. Tuo käyttöliittymä on tiivistysrajapinta. Kosmeettisesta valituksesta ruosteisesta niitistä tulee hidas vuoto lävistyksen kautta, joka oli vesitiivis, kun pussi toimitettiin.

Myös korroosiotuotteet tahraavat. Rautaoksidin vuoto vaalean hitsatun paneelin läpi on pysyvää, ja vaaleissa tai valkoisissa tuotteissa se on yleisin yksittäinen kosmeettinen palautussyy meriluokissa. Jos värjäytyminen on riski, testatut näytteet menevät suoraan kammiosta meidänvakiovalonlähteen värikaappi, koska työpajavalaistuksen alla arvioitu tahra ja D65:llä arvioitu tahra ovat kaksi eri arviointia.

Seuraavat välineet ovat yhtä tärkeitä. Syövytyt liukusäätimet menevät päällevetoketjullinen edestakaisin käyttöiän testaajajotta korroosion jälkeinen käyttövoima voidaan mitata mieluummin kuin tuntea. Jos meriohjelma vaatii sitä, laitteisto vanheneelämpötila- ja kosteuskammioennen suolalle altistumista, joka on lähempänä todellista sekvenssiä, jonka komponentti kokee kannella kuin suolasumu yksinään. Ja kun metallikomponentti liimataan mekaanisen kiinnityksen sijaan, liitos kuoritaan jälkikäteenveto- ja kuoriutumistesti, koska suolan tunkeutuminen sidosviivaan vähentää tarttuvuutta kauan ennen kuin se tulee näkyviin.

Mitä ostajan tulee ilmoittaa

Laitteistospesifikaatio, jossa lukee "suolasuihku testattu" ei ole minkään arvoinen. Neljä kohtaa tekevät siitä täytäntöönpanokelpoisen.

Nimeä standardi ja versio — ASTM B117 tai ISO 9227, ja jos jälkimmäinen, mikä versio, koska neutraali, etikkahappo ja kuparikiihdytetty suolasuihku eivät ole keskenään vaihdettavissa ja tuottavat tuloksia, joita ei voi verrata toisiinsa. Nimeä kesto tunteina. Nimeä hyväksymiskriteeri erikseen valkoruosteelle ja punaruosteelle ja ilmoita, vaaditaanko toiminnan tarkastus testin jälkeen. Ja nimeä, mitkä komponentit kuuluvat, koska "laitteisto" spesifikaatiossa ja "laitteisto" materiaaliluettelossa ovat harvoin sama luettelo; Varsinkin liukusäätimien ja vetojen oletetaan usein olevan mukana, mutta usein ei.

Ostajien, jotka toimittavat omia hyväksyttyjä laitteitaan, tulee silti pyytää erätason suolasuihkutietoja kertaluonteisen todistuksen sijaan. Pinnoitteen paksuus ja passivointilaatu vaihtelevat päällystyspajassa tuotantoerien välillä, eikä 18 kuukautta sitten sertifikaatilla hyväksytty komponentti ole todiste tämän säiliön erästä.

Usein kysytyt kysymykset

Vastaako 48 tuntia suolaruiskua tiettyä käyttövuosia?

Ei, ja jokainen muuntamista tarjoava toimittaja liioittelee menetelmän mahdollisuuksia. Suolaspray on vertaileva ja seulontatyökalu: se luokittelee pinnoitteet toisiaan ja tiettyä kynnystä vasten samoissa olosuhteissa. Todellinen elämä riippuu märkä-kuivapyöräilystä, UV-säteilystä, mekaanisesta kulumisesta, huuhtelutavoista ja lämpötilasta, joista mikään ei ole kammiossa.

Onko ruostumattomasta teräksestä valmistettu laitteisto immuuni?

Ei. Austeniittiset ruostumattomat teräslajit kestävät hyvin yleistä korroosiota, mutta ovat alttiita piste- ja rakokorroosiolle kloridiympäristöissä, erityisesti kun komponentti on kangasta tai nauhaa vasten ja pysyy märkänä. Arvosanalla on tässä paljon merkitystä, ja se on yksi niistä alueista, joissa spesifikaatio, joka sanoo yksinkertaisesti "ruostumaton", vaatii korvaamista.

Voidaanko kokonaisia ​​valmiita pusseja testata vai vain komponentteja?

Molemmat kammion kapasiteetin mukaan. Useimmat päätökset tehdään komponenttien testauksessa saapuvan tarkastuksen yhteydessä, koska se on nopeampi ja eristää muuttujan. Kokoonpanotason testaus suoritetaan, kun huolenaihe on vuorovaikutus – metallisovitus tiettyä päällystettyä kangasta vasten tai laitteisto, joka on kosketuksissa erilaisen metallin kanssa muualla tuotteessa.

Käytetäänkö testattuja näytteitä uudelleen?

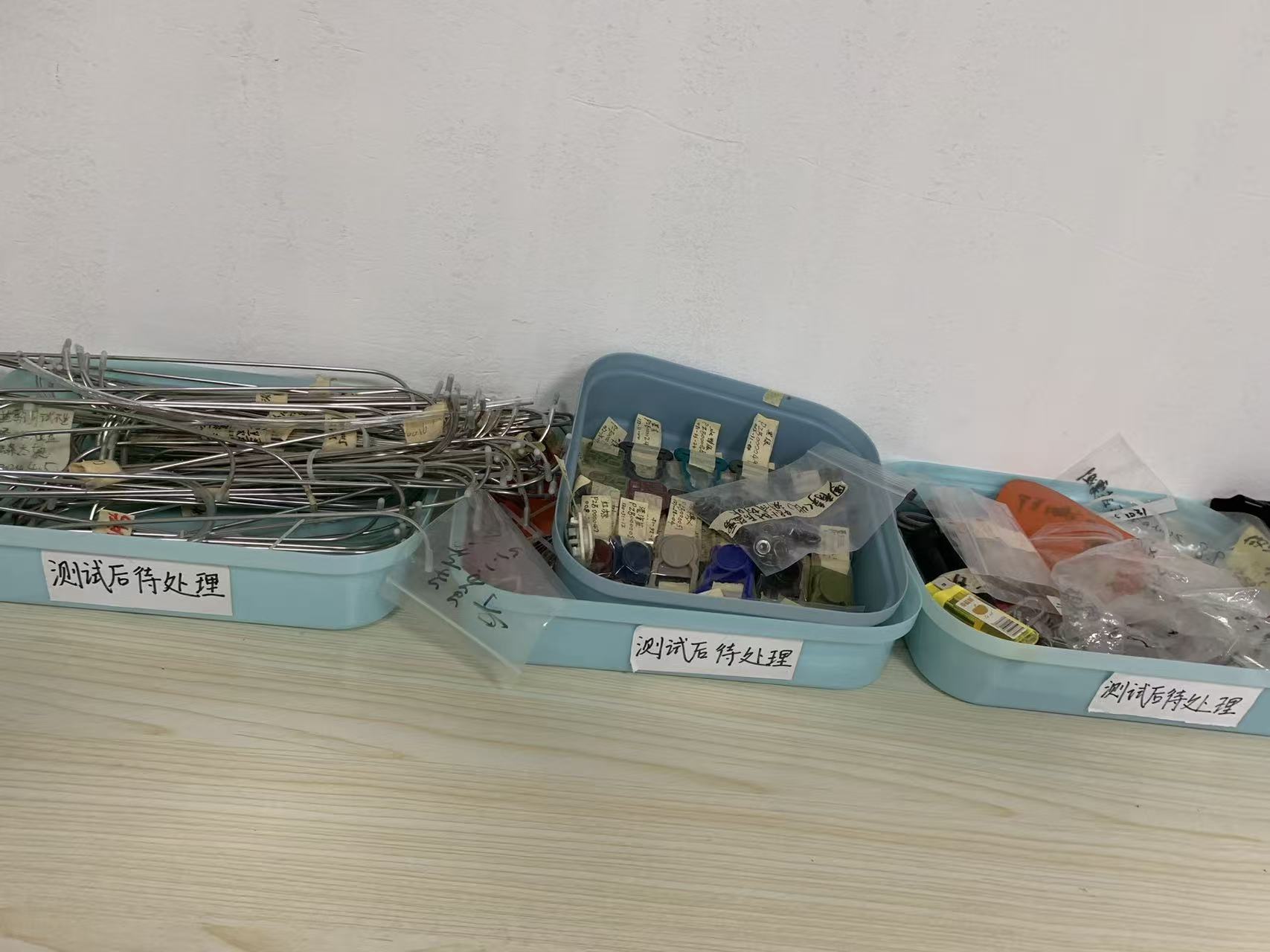

Ei koskaan. Suolasumu on tuhoisaa riippumatta siitä, meneekö osa läpi vai ei, ja paljaat osat merkitään ja säilytetään hävitystä varten sen sijaan, että ne palautetaan tuotantovarastoon. Tämä on normaali käytäntö tuhoavissa testeissämme ja on tarkastettavissa.

Voitko käyttää asiakkaan omaa korroosioprotokollaa?

Kyllä. Kesto, suolaliuoksen pitoisuus, kulma, hyväksyntäluokitus ja testin jälkeiset toiminnalliset tarkastukset asetetaan menettelyn mukaan eikä koneen määräämällä tavalla. Jos tuotemerkin protokolla edellyttää etikkahappoa tai kuparin kiihdytettyä olosuhteita, jotka eivät kuulu sisäiseen toiminta-alueemme, suoritamme neutraalin suolasuihkunäytön sisäisesti ja reititämme määritellyn muunnelman akkreditoituun kolmannen osapuolen laboratorioon.

Missä tämä sarjassa sijaitsee

Suolaspray on ainoa testi laboratoriossamme, joka tutkii osan pussista, jota useimmat ihmiset eivät koskaan ajattele ennen kuin se lakkaa toimimasta. Kangas, hitsit ja ompeleet saavat huomion; solki, liukusäädin ja D-rengas ratkaisevat, onko tuote käyttökelpoinen vielä vuonna kolmantena. Erityisesti meri- ja kalastusohjelmissa ne ovat komponentteja, joiden perusteella brändin asiakkaat arvioivat sen.

Sealock on rakentanut korkeataajuisia hitsattuja vedenpitäviä laitteita yli kahdenkymmenen vuoden ajan Dongguanista Kiinasta ja Ho Chi Minh Citystä Vietnamista merenkulku- ja ulkoilumerkeille, kuten AFTCO, West Marine, SIMMS, PENN, attwood ja Musto. Jos haluat korroosiotestiprotokollamme tai haluat laitteiston hyväksynnän kirjattavan omaan laatusopimukseesi ennen työkalujen sitoutumista, kirjoita osoitteeseeninfo@sealock.com.hk.
