Mikä on RF-hitsaus?

RF-hitsaus – jota kutsutaan myös suurtaajuus- tai HF-hitsaukseksi – on valmistusprosessi, jossa kestomuovimateriaalit liimataan käyttämällä sähkömagneettista energiaa kierteen, liiman tai pintalämmön sijaan. Kun yhteensopivat materiaalit, kuten TPU, altistuvat korkeataajuiselle sähkömagneettiselle kentällä, materiaalin polaariset molekyylit alkavat värähdellä nopeasti. Tämä molekyyliliike synnyttää lämpöä materiaalin sisältä ulospäin, ja kontrolloidussa pneumaattisessa paineessa kaksi kerrosta liitosrajapinnassa sulavat yhteen ja sulautuvat yhdeksi jatkuvaksi rakenteeksi.

Kun RF-energia on poistettu ja materiaali jäähtyy jatkuvassa paineessa, hitsi on pysyvä. Perinteisessä mielessä ei ole saumaa – vain vyöhyke, jossa kahdesta erillisestä materiaalikappaleesta on tullut yksi. Ei lankaa, ei neulan reikiä, ei teippiä, joka pitää mitään yhdessä.

Tekniikkaa käytetään useissa vaativissa sovelluksissa: upotettavat kuivapussit, tiivispehmeät jäähdyttimet, puhallettavat ulkorakenteet, vedenpitävät lääketieteelliset kuljetuspakkaukset ja sotilasluokan taktiset varusteet. Nämä sovellukset jakavat sauman epäonnistumisen sietämättömyyden – tilanteet, joissa vuoto ei ole vain epämiellyttävää, vaan myös kallista tai vaarallista.

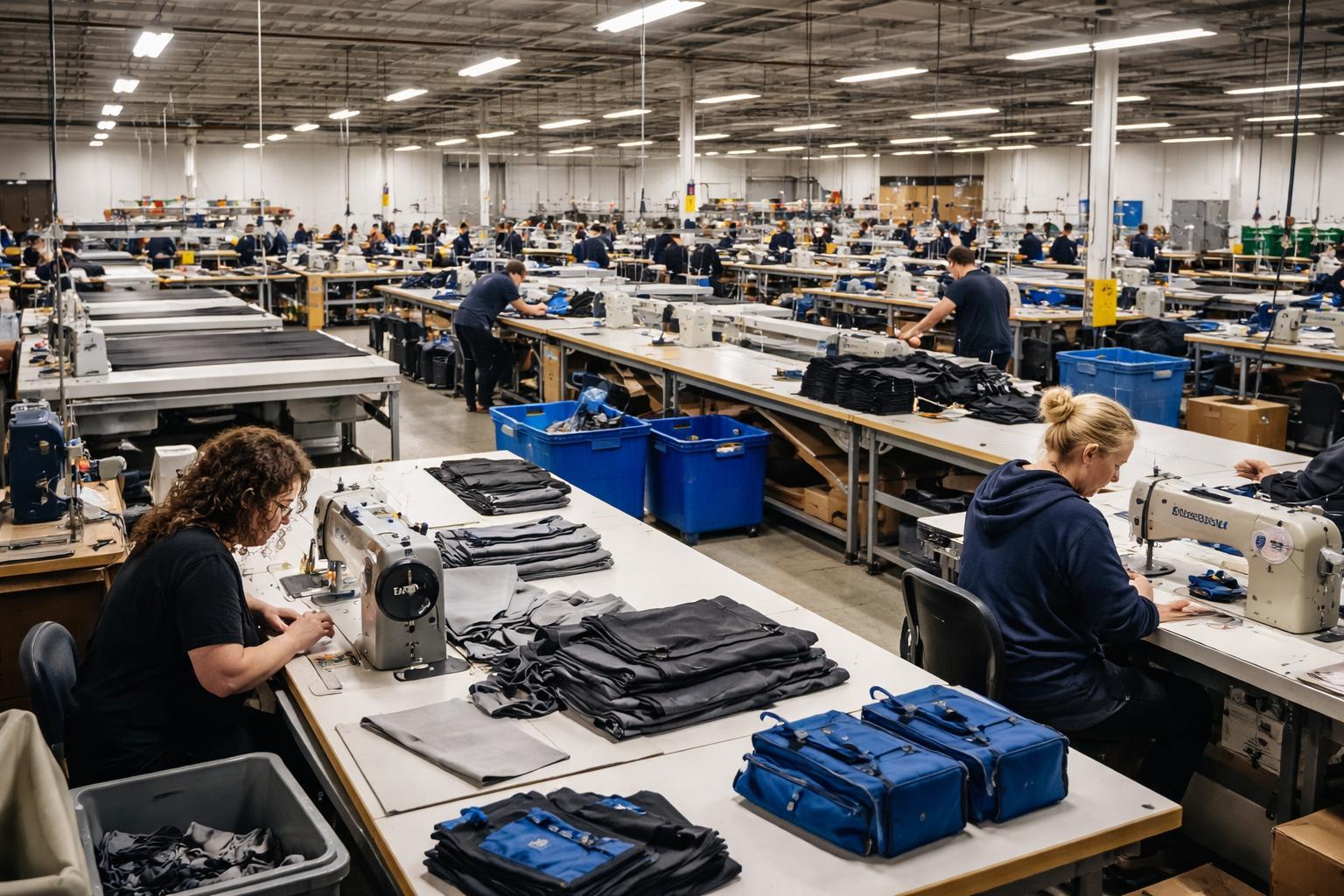

Mikä on perinteinen tikkaus?

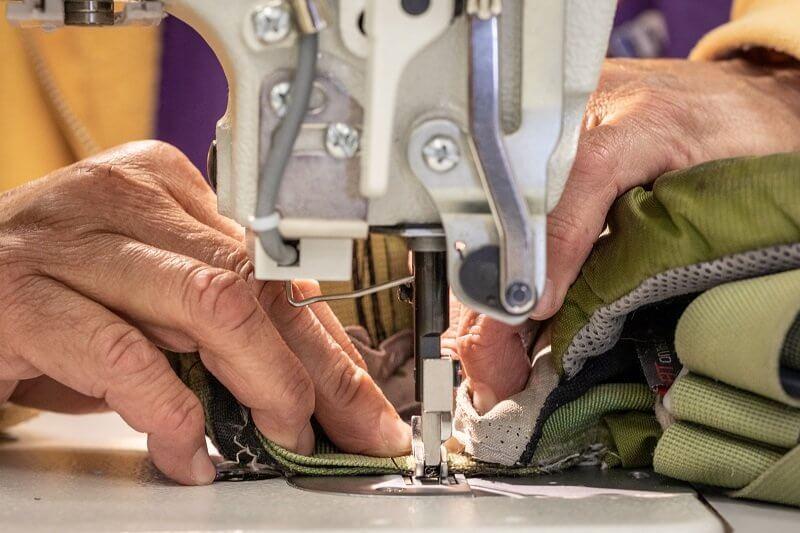

Teollisuusompeleet yhdistävät materiaalit mekaanisesti: neulat kulkevat kangaskerrosten läpi kantaen lankaa, joka lukittuu käyntien väliin pitääkseen paneelit yhdessä. Se on kypsä, erittäin joustava prosessi, joka on ollut tekstiilien valmistuksen selkäranka jo yli vuosisadan. Useimmille kangastuotteille – vaatteille, matkatavaroille, hengittäville vaellusvarusteille – se toimii hyvin ja tarjoaa merkittäviä etuja tuotannon joustavuuden ja kustannusten suhteen.

Vedenpitävien sovellusten ongelma on rakenteellinen ja väistämätön: jokainen neula, joka menee vedenpitävän kankaan läpi, luo reiän. Yksi metri ompelua vakiotiheydellä luo satoja tällaisia ​​rei'ityksiä. Yksittäin jokainen reikä on pieni. Yhdessä ne muodostavat jatkuvan reitin vedenpitävän kalvon läpi tuotteen jokaista saumaviivaa pitkin.

Valmistajat korjaavat tämän saumateipillä, vedenpitävillä pinnoitteilla ja tiivisteaineilla. Nämä ratkaisut toimivat tiettyyn pisteeseen asti. He voivat nostaa ommeltu tuotteen "vedenkestävästä" "vedenpitäväksi" käytännön tarkoituksiin kohtuullisissa olosuhteissa. Mutta ne lisäävät prosessivaiheita, lisäävät kustannuksia ja tuovat käyttöön omia vikapolkujaan – nauhan irtoamisen, pinnoitteen kulumisen – jotka tulevat merkityksellisiksi jatkuvassa käytössä ja paineissa.

Kuinka kaksi menetelmää yhdistävät materiaalit: rakenteellinen ero

Ero näiden kahden rakennusmenetelmän välillä johtuu siitä, missä jännitys elää saumassa.

Ommelrakenteessa saumaan kohdistuvaa mekaanista kuormitusta kantaa lanka, joka kulkee materiaaliin tehtyjen reikien läpi. Lanka on useimmissa tapauksissa kapeampi ja vähemmän vahva kuin kangas, jota se pitää yhdessä. Jokainen ommelreikä on jännityksen keskittymispiste – paikka, jossa kangas on rei'itetty ja jossa toistuva taipuminen kuormituksen alaisena aiheuttaa asteittaista laajentumista. Tästä syystä ommeltu saumat epäonnistuvat samalla tavalla kuin ne: vähitellen, jännityspisteissä, yleensä alkaen kulmista tai kiinnityskohdista, joissa kuormitus on suurin.

RF-hitsatussa rakenteessa ei ole reikiä eikä kierteitä. Saumaan kohdistuva kuormitus jakautuu koko hitsausalueelle, joka on sulautunut yhtenäiseksi materiaalikerrokseksi. Hyvin toteutetut hitsausvyöhykkeet vastaavat tyypillisesti ympäröivän pohjakankaan vetolujuutta tai ylittävät sen, mikä tarkoittaa, että vaurioittavassa vetokokeessa pohjakangas repeytyy ennen kuin hitsauslinja antaa periksi. Vikatila, kun se tapahtuu, on erilainen ja yleensä myöhemmin tuotteen käyttöiässä.

Erityisesti vedenpitävyyden osalta ero on binaarinen: RF-hitsaussaumissa ei ole luontaista veden tunkeutumisreittiä; ommeltu saumat tekevät määritelmän mukaan, ja kysymys on vain siitä, kuinka hyvin nämä reitit on peitetty.

Vedenpitävä suorituskyky: missä ero on mitattavissa parhaiten

Staattisissa, matalapaineisissa olosuhteissa – kevyt sade, lyhyt roiske – hyvin teipatun ommelsauman ja RF-hitsatun sauman välinen suorituskykyero ei välttämättä ole heti ilmeinen. Molemmat voivat pitää veden poissa näissä olosuhteissa. Kuilu tulee selväksi, kun olosuhteet muuttuvat vaativammiksi.

Yhteensopivien materiaalien RF-hitsatut saumat voidaan testata 1,0 baarin paineella, mikä vastaa 10 metrin vesipatsaan hydrostaattista painetta, ilman vuotoa. Tämä kattaa aidon uppoamisen, koskien vedenpaineen ja kajakkipussin dynaamiset kuormitukset, joita puristuu kiviä vasten tai melojan istuessa. Hitsaus joko kestää tai ei, ja oikein tehty hitsi laadukkaalla TPU:lla kestää luotettavasti.

Ommeltu saumat saumanauhalla alkavat tyypillisesti näyttää vuotoa murto-osalla tästä paineesta. Erityinen vikapiste vaihtelee nauhan laadun, levityksen johdonmukaisuuden ja tuotteen näkemien käyttöjaksojen mukaan – mutta 0,1–0,3 baaria on realistinen alue ommeltuihin rakenteisiin todellisissa olosuhteissa. Sen lisäksi teippiliitoksen reunat nousevat ja vesi löytää neulanreiät alla.

Käytännön merkitys: kaikkeen, jota markkinoidaan upotettavana, meriympäristöissä käytettäville tuotteille tai missä tahansa sovelluksessa, jossa pussin sisällöllä on väliä märkänä, saumateipillä ommeltu rakenne ei ole luotettava pitkän aikavälin ratkaisu. Kevyeseen ulkokäyttöön, jossa satunnainen roiskeenkestävyys riittää, se usein riittää.

Kestävyys ajan mittaan: Kuinka kukin saumatyyppi vanhenee

Ulkoiluvarusteita ei käytetä kerran. Se täytetään, puristetaan, taitetaan, altistuu UV-säteilylle, kastetaan suolalla ja lämpenee vuosien säännöllisen käytön aikana. Sauma-alue kerää tämän jännityksen eri tavalla rakennustavasta riippuen.

RF-hitsatut saumat vanhenevat ilman erityisiä hajoamisreittejä, jotka vaikuttavat ommeltuihin rakenteisiin. Ei ole lankaa, joka repeytyy, ei ommelreikiä auki, eikä teippiliimaa, joka irtoaa kylmän veden ja lämpimän auringonvalon välillä liikkuvan pussin toistuvasta laajenemisesta ja supistumisesta. Hitsaus, joka läpäisee painetestauksen, kun tuote on uusi, läpäisee yleensä vielä vuosia myöhemmin, jos perusmateriaali ei ole fyysisesti vaurioitunut.

Ommeltu saumat vanhenevat tavoilla, jotka ovat usein näkymättömiä, kunnes niitä ei enää näy. Lanka halkeilee vähitellen. Vedenpitävien kalvojen ommelreiät suurenevat hieman toistuvan taivutusjännityksen vaikutuksesta. Uudessa tuotteessa täydelliseltä näyttänyt saumateippi alkaa nousta kulmista ja reunoista UV-altistuksen ja lämpökierron jälkeen. Mikään näistä muutoksista ei ole dramaattinen – ne ovat kumulatiivisia. Tuloksena on tuote, joka toimii riittävän varhaisessa iässään ja käyttö kertyy vähitellen huonommin, kunnes vikatapahtuma tekee huonontumisen ilmeiseksi.

Brändeille, jotka myyvät tuotteiden laatua ja tukevat sitä takuusitoumuksilla, tällä ikääntymisradalla on suoria kaupallisia vaikutuksia. Vedenpitävien tuotteiden palautukset ja takuuvaatimukset keskittyvät saumavirheisiin, eivät kangasvaurioihin – ja perimmäinen syy on lähes aina rakennustapa.

Ulkonäkö: Mitä sauma kertoo tuotteesta

Tämä on luokka, jolla on enemmän merkitystä kuin se saattaa näyttää teknisessä vertailussa.

RF-hitsatut saumat ovat tasaisia, sileitä ja geometrisesti tarkkoja. Hitsauslinja ei lisää massaa, ei luo taitetusta kankaasta harjannetta, eikä siinä ole visuaalista epäsäännöllisyyttä, joka johtuu ompeleen langan kireyden vaihtelusta. Esteettinen tulos on tekninen ja tarkoituksellinen - mikä sopii tuotteille, jotka on sijoitettu korkealuokkaiseen ulko- tai taktiseen tilaan.

Ommeltu saumat eivät ole houkuttelevia, mutta ne lukevat eri tavalla. Ompelu on oikea esteettinen valinta lifestyle-laukuille, muodikkaille matkalaukuille tai tuotteille, joissa käsintehty tekstiililaatu on osa brändi-identiteettiä. Vedenpitävällä suorituskyvyllä ja teknisellä laadulla markkinoidulle tuotteelle ommeltu ulkopinta, jossa on näkyvä saumateippi, viestii jotain, joka voi alittaa sijainnin.

Kokeneet ostajat ulkoiluvarustemarkkinoilla ovat taitavia käyttämään saumarakennetta yleisen valmistuslaadun mittarina – ei kohtuuttomasti, koska korrelaatiolla on taipumus pitää paikkansa.

Tuotantokustannukset: missä todellinen vertailu saa vivahteita

Tämän vertailun suoraviivainen versio on, että ompeleminen on halvempaa. Tämä pätee yksikkötasolla ja laiteinvestointien tasolla. RF-hitsaus vaatii erikoiskoneita, prosessikohtaisia ​​työkaluja (suulakkeet kullekin hitsausgeometrialle) ja käyttäjiä, jotka ymmärtävät kuinka hitsausparametreja asetetaan ja ylläpidetään. Ompelulaitteet ovat paljon helpommin saavutettavissa, käyttäjiä on helpompi kouluttaa, ja prosessi käsittelee monimutkaisia ​​kolmiulotteisia muotoja joustavammin.

Vertailun täydellisempi versio ottaa huomioon sen, mitä tapahtuu tuotannon loppupäässä.

RF-hitsattu rakenne, kun se toteutetaan oikein, tuottaa johdonmukaisia ​​tuloksia tuotantoajoilla alhaisilla saumavaurioilla. Tuotteet saapuvat markkinoille vesitiiviinä ja säilyttävät sen tuotteen käyttöiän ajan. Saumavaurioiden takuuvaatimukset ovat alhaiset. Palautusprosentit ovat alhaiset.

Saumateipillä ommeltu rakenne lisää vaihtelua – teipin levityksen johdonmukaisuutta, nauhan laatua toimittajaerien välillä, kuljettajan huomion kulmien peittävyydessä – ja tuloksena olevat viat tulevat näkyviin, kun tuote on ollut kentällä kauden tai kaksi. Siihen mennessä kustannukset ovat siirtyneet valmistuksesta takuun täyttämiseen, asiakaspalveluun ja brändin maineeseen.

Brändeille, jotka myyvät premium-ulkoilumarkkinoille, joissa tuotteen laatu on keskeinen sijoitteluelementti, tämä loppupään kustannuslaskenta päätyy yleensä RF-hitsatun rakenteen hyväksi korkeammista alkuperäisistä valmistuskustannuksista huolimatta. Budjettisuuntautuneissa tuotteissa, joissa hinta on ensisijainen kilpailuakseli, ompeleminen on edelleen järkevä valinta.

Materiaalien yhteensopivuus: Mitä voidaan ja ei voida RF-hitsata

RF-hitsaus toimii jännittävillä polaarisilla molekyyleillä materiaalin sisällä, mikä tarkoittaa, että se toimii vain materiaaleissa, joissa on polaarisia molekyylirakenteita. Kestomuovit, kuten TPU, PVC, EVA ja tietyt PU-pinnoitetut kankaat, ovat RF-yhteensopivia. Luonnonkuidut (puuvilla, villa), käsittelemätön nailon ja polyesteri ilman yhteensopivaa pinnoitetta eivät ole.

Tämä on yksi syy, miksi ulkoiluvarusteteollisuuden siirtyminen TPU-laminoituihin kankaisiin on kiihtynyt RF-hitsatun rakenteen käyttöönoton myötä. Materiaalit valittiin osittain, koska ne on suunniteltu tätä prosessia varten.

RF-yhteensopivien materiaalien luokassa suorituskyky vaihtelee. TPU on yleensä ensisijainen valinta korkealuokkaisiin ulkosovelluksiin sen joustavuuden kylmällä säällä, UV-kestävyyden, PFAS-vapaiden formulaatiovaihtoehtojen ja pitkäaikaisen hitsausvyöhykkeiden elastisuuden vuoksi. PVC hitsaa helposti ja halvalla, mutta siihen liittyy sääntelyriski markkinoilla, joilla on tiukat kemikaalistandardit, ja se haurastuu alhaisissa lämpötiloissa. Materiaalin valintaa ja hitsausprosessiparametreja on kehitettävä yhdessä – hitsausasetus, joka toimii hyvin yhdelle TPU-koostumukselle, voi tuottaa epätäydellisen sulautumisen toiseen, jopa samalla paksuudella.

Alat, joilla RF-hitsauksesta on tullut vakiokäytäntö

RF-hitsauksen käyttöönotolla on taipumus korreloida sovelluksen vaikeusasteen kanssa – mitä seurauksellisempi saumavika, sitä aikaisemmin teollisuus siirtyi kohti hitsattua rakentamista.

Lääketieteelliset laitteet ja lääkepakkaukset otettiin käyttöön varhaisessa vaiheessa juuri siksi, että vahingoittuneen sinetin aiheuttamalla kontaminaatiolla on suoria vaikutuksia potilasturvallisuuteen. Sotilaalliset ja taktiset varusteet seurasivat, koska kenttälaitteiden viat ankarissa ympäristöissä aiheuttavat toiminnallisia seurauksia, joita tuotteiden palautuksissa ei käsitellä riittävästi. Ensiluokkaiset ulkoiluvarusteet – kuivapussit, upotettavat jäähdyttimet,merilaukut, Whitewater-laitteet – on liikkunut samaan suuntaan, kun kuluttajien odotukset aidosta vedenpitävästä suorituskyvystä ovat nousseet, ja tuotemerkit ovat havainneet, että aidosti vedenpitävää kilpailijaa vastaan ​​asetettu "vedenkestävä" häviää jatkuvasti.

Teollisuuden suojakuoret, puhallettavat rakenteet ja vedenpitävät turvalaitteet täydentävät käyttöympäristöä. Kussakin tapauksessa yhteinen tekijä on, että tuotteen ydintoiminto riippuu sauman eheyden pysyvyydestä ajan kuluessa ja kuormituksen alaisena – ei vain pakkauksesta otettuna.

Kun ompeleminen on edelleen oikea valinta

RF-hitsaus ei ole yleisesti ylivoimainen – se on ylivoimainen tiettyihin sovelluksiin. Ompeleminen on edelleen käytännöllinen valinta useissa todellisissa skenaarioissa.

Monimutkaiset kolmiulotteiset rakenteet, jotka vaativat saumoja noudattamaan yhdistelmäkäyriä tai tiukkoja säteitä, on usein helpompi toteuttaa hyvin ompelemalla kuin hitsaussuuttimilla, jotka on suunniteltava kullekin geometrialle. Tuotteet, joissa hengittävyydellä on merkitystä – suorituskykyiset vaatteet, tuuletetut vaellusreput – eivät voi käyttää RF-hitsattua rakennetta pääpaneeleissaan tinkimättä kosteushöyryn siirtymisestä, mikä tekee niistä toimivia. Muoti- ja lifestyle-laukut, joissa tekstiilien estetiikka on osa tuoteidentiteettiä, näyttävät usein paremmilta ommeltuina. Ja kaikissa sovelluksissa, joissa "vedenkestävä" on todella riittävä – rento päiväreppu, jossa sataa satunnaisesti, mutta ei koskaan uppoamassa – RF-hitsauksen lisäkustannukset ja materiaalirajoitukset eivät ole oikeutettuja suorituskyvyn paranemiseen.

Monet hyvin suunnitellut tuotteet käyttävät molempia menetelmiä tarkoituksella. Avedenpitävä kuivapussisaattaa käyttää RF-hitsattua rakennetta päärungossa ja rullapäällisessä vuorauksessa – vyöhykkeissä, joiden on pysyttävä paineen alaisena – kun taas ompeleita käytetään ulkoisissa tarviketaskuissa, olkavaljaiden kiinnityspisteissä ja koristepaneelien liitoksissa, joissa vedenpitävyyttä ei vaadita ja ompelu tarjoaa enemmän suunnittelun joustavuutta. Parhaat valmistajat ymmärtävät molemmat prosessit riittävän hyvin soveltaakseen kutakin siellä, missä ne toimivat parhaiten, sen sijaan, että käsittäisivät valintaa binäärinä.

Väärän saumojen rakentamisen todelliset kustannukset

Vedenpitävien tuotteiden hankintapäätökset keskittyvät yleensä kankaan spesifikaatioihin: denierien määrä, pinnoitteen paino, materiaaliluokka. Näillä on merkitystä, ja ostajat ovat oikeassa arvioiessaan niitä. Mutta sauman rakentamiskysymys saa usein vähemmän huomiota hankinnan aikana – ja siitä johtuvat useimmat todelliset kenttävirheet.

Asiakkaat, jotka palauttavat avedenpitävä laukkuharvoin raportoi, että kangas epäonnistui. He raportoivat, että vettä on vuotanut sisälle, että kulma on erotettu toisistaan, että elektroniikka tai ruoka on vaurioitunut, vaikka tuote on luokiteltu vedenpitäväksi. Useimmissa tapauksissa sauma epäonnistui. Ja useimmissa tapauksissa sauman katkeaminen oli ennakoitavissa rakennusmenetelmän ja tuotteen myyntiolosuhteiden perusteella.

Kokeneet OEM-ostajat ovat oppineet esittämään saumakohtaisia ​​kysymyksiä toimittajan arvioinnin aikana: Mihin paineeseen valmistaja validoi hitsisaumansa? Tehdäänkö hydrostaattinen testaus yksikköä vai erää kohti? Miten hitsausparametrit dokumentoidaan ja tarkistetaan, kun materiaalit vaihtuvat tuotantoajojen välillä? Onko cold-flex-testaus osa QC-protokollaa? Nämä kysymykset erottavat valmistajat, joilla on aito RF-hitsauskyky, niistä, jotka luettelevat tekniikan ominaisuuksissaan ilman prosessikuria sen johdonmukaiseen toteuttamiseen.

Saumojen rakentaminen on siirtynyt valmistuksen alaviitteestä tuoteerotteluun. Premium-vedenpitävillä markkinoilla kilpailevien merkkien osalta se kuuluu tuotespesifikaatioon, ei oletettuna yksityiskohdana.

RF-hitsaus vs. ompeleminen: Suora vertailu
