IPX8 vedenpitävän puhelinpussin valmistusopas

Sealock on IPX8-vesitiiviiden puhelinpussien valmistaja ja OEM-toimittaja. IPX8 on yleisessä käytössä korkein veden tunkeutumisluokka, ja puhelinpussissa se kantaa yhtä painoa kuin mikään muu tuote: pussi suojaa moninkertaisesti oman hintansa arvoista laitetta ja yksi neulanreikä tuhoaa sen. Tämä opas selittää, mitä IPX8 todella vaatii, sen saavuttavat tiivistysarkkitehtuurit ja valmistuskuri, joka tekee luokituksen toistettavissa sadassa tuhannessa yksikössä yhden hyvän näytteen sijaan.

Mitä IPX8 tarkoittaa – ja mitä se ei tarkoita

IEC 60529:n mukaan IPX8 tarkoittaa jatkuvaa upotustapidemmälleyksi metri, valmistajan määrittelemään syvyyteen ja kestoon. Ei ole olemassa yhtä kiinteää numeroa: luokitus on merkityksellinen vain, jos se on "IPX8 30 metriin" tai vastaava. IPX7 sitä vastoin on määritelty testi – yksi metri 30 minuutin ajan. Joten IPX8-väite, jossa ei ole ilmoitettua syvyyttä, ei kerro ostajalle mitään todennettavissa olevaa, ja tätä epäselvyyttä käytetään pahasti väärin tässä luokassa.

Fysiikka tekee syvyysluvusta tärkeän. Hydrostaattinen paine nousee syvyyden myötä ja toimii jatkuvasti jokaista tiivistepintaa vasten. Suureen syvyyteen suunniteltu kotelo hillitsee vakavaa painetta – 60 metrin kotelo on tiivistetty noin 87 psi:n painetta vastaan. 30 metrin korkeudella kuorma on suhteellisesti pienempi, mutta silti paljon enemmän kuin mikään roiskesuojattu suljin kestäisi, ja se onjatkuvaa, kuljettaa vettä läpi mahdollisista epätäydellisyyksistä läpäisyllä ja kapillaaritoiminnalla. IPX8:n rakentaminen tarkoittaa jokaisen liitännän suunnittelua jatkuvaa työntämistä varten ja sen sitten todistamista.

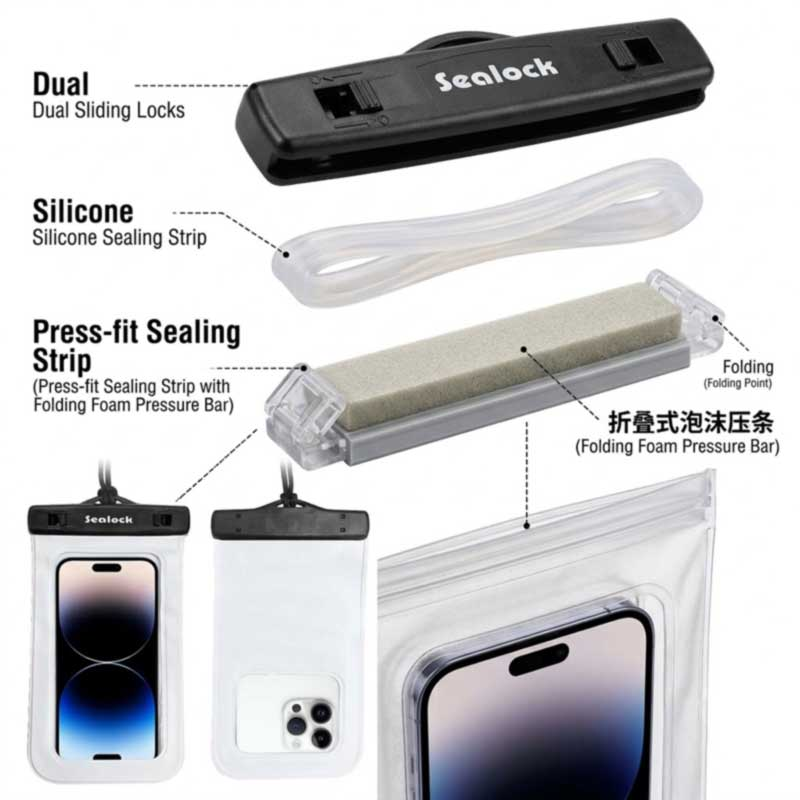

Kolme tiivistysarkkitehtuuria, jotka saavuttavat IPX8:n

Pelkästään vetoketjutyyliset sulkimet eivät pääse sinne paineen alaisena; tiivistetiivistetyt lukkojärjestelmät tekevät. Sealock rakentaa kolme, joista jokaisella on erilainen vastaus samaan ongelmaan:

1. Kaksoisliukulukko silikonitiivistenauhalla

Kaksi itsenäistä liukuvaa lukkoa kiinnittävät suun vedenpitävää silikoninauhaa vasten ja puristavat tiivisteen tasaisesti koko leveydeltä. Silikoni tarjoaa tiivisteen joustavuuden; Tekniset ABS-muoviset lukot tarjoavat puristusvoiman ja pitävät sen. Tämä on SL-A064:n arkkitehtuuri, ja sen etuna on redundanssi – kaksi lukkoa ei tarkoita yhtä ainoaa vapautuskohtaa.

2. Press-Seal Strip ja Fold Over Foam Compression Bar

Yhteenpuristettava tiivistenauha sulkee aukon, sitten yläosa taittuu ja vaahtomuovipuristustanko puristaa taitteen päälle. Tiiviste tehdään siis kahdesti, kahdella eri mekanismilla, joten marginaalinen puristustiiviste on edelleen mekaanisen puristuksen takana taitteessa. Tämä on SL-A101-malli, ja se on aito kaksoistiiviste pikemminkin kuin yksi suljin, jota kuvataan yhdeksi.

3. Kaksoisliukulukko taittotiivisteellä

Liukuvat lukot yhdistettynä taitettuun sulkimeen kuumasaumatussa premium-PVC-rungossa, rakenne, jota käytetään malleissa SL-A082 ja SL-A083, mitoitettu 30 metriin.

Yhteinen periaate:yhteensopiva tiiviste sekä jatkuva, tasaisesti jakautunut puristusvoima. Epätasainen kiinnitys on klassinen vika – tiiviste, joka pitää kiinni keskeltä ja aukeaa toisesta päästään, läpäisee satunnaisen uppoamisen ja epäonnistuu syvyydessä.

Materiaalit: kirkkaus, paksuus ja laitteisto

• Vartalokalvo— erittäin kirkas PVC antaa optisen laadun ja vakaan, hitsattavan/lämpösaumattavan rungon; Lukkotiivistepussimme ovat 0,30–0,35 mm, riittävän ohuet kosketukseen ja riittävän paksut kestämään puhkaisua.
• Ikkunakalvo- Erittäin herkkä läpinäkyvä kalvo edessä kosketusnäytölle ja erillinen takaikkuna, jotta kamera kuvaa puhtaan kalvon läpi näytön pinnan sijaan. Vedenalaista valokuvausta voi käyttää vain erillisen takaikkunan kanssa.
• Lukituslaitteisto— ABS tekninen muovi, valittu jäykkyyden vuoksi, jotta puristusvoima ei löysty, ja sitkeyden vuoksi, jotta lukko ei halkeile toistuvan sulkemisen yhteydessä.
• Tiiviste— silikoni tai vaahto, valittu kimmoisuuden vuoksi, koska pysyvästi kovettunut tiiviste lopettaa tiivistymisen.
• Lämpötila-alue— materiaalit, jotka on hyväksytty -20°C - 60°C työskentelyalueelle, koska kylmässä vedessä jäykistyvä tiiviste on vuoto.

Mittasuhdeongelmaa ei kukaan julista

Tässä on valmistustodellisuus, joka tuottaa hiljaa palautuksia tässä kategoriassa:sisäinen käyttökelpoinen onkalo on pienempi kuin ulkomitat, koska tiivisterakenne vie tilaa ylhäältä ja puristus vie leveyttä. Ostajat näkevät rutiininomaisesti listalla ulkoisen hahmon, tilaavat sen ja huomaavat, että puhelin ei sovi – ja riippumaton opastus kehottaa nyt ostajia vaatimaan ontelon mittoja ennen ostamista sen sijaan, että luottaisivat ulkoiseen mittaan.

Sealock julkaisee molemmat. SL-A101 on ulkoisesti 11 × 17,5 cm ja sisäinen käyttöalue noin 9,5 × 14,5 cm; SL-A064 on noin 22 × 11,5 cm ulkoisesti ja noin 18,5 ×9 cm käyttökelpoinen. Molempien ilmoittaminen on rehellinen tapa määrittää pussi, ja OEM-ostajalle se on numero, jonka pitäisi ohjata laukkua – kirjoita tekniset tiedot sisäonteloon ja kohdelaitteen kuoreen, älä pussin ulkopuolelle. Kokopäätöksiä käsitellään tarkemmin artikkelissammeOEM-vedenpitävä puhelinpussin räätälöintiopas.

Suunniteltu kelluvuus

Suljettu pussi vangitsee ilmaa, ja tämä loukkuun jäänyt tilavuus saa sen kellumaan puhelimen ollessa sisällä. Suunniteltu tarkoituksella – eikä jätetty sattuman varaan – se tarkoittaa, että pudonnut puhelin pysyy pinnalla sen sijaan, että se uppoaa. Kelluvuus tulee osoittaa näytteessä kohdelaitteen ollessa ladattu, eikä sitä saa vaatia tyhjästä pussista, koska ostajat tarkistavat tämän ominaisuuden ja väittävät, että markkinat menevät usein pieleen.

Mikä itse asiassa määrittää johdonmukaisuuden

IPX8:n saavuttaminen kerran on suunnittelusaavutus; sen saavuttaminen jokaisessa yksikössä on prosessisaavutus. Neljä asiaa ratkaisee:

• Tiivisteen ja hitsauksen vakaus— kuumasaumaus- ja hitsausparametrit pidetään vakioina, testitiivisteet ennen jokaista ajoa. Kiireinen sykli jättää sidoksen, joka näyttää valmiilta ja kuoriutuu myöhemmin.
• Kalvon koostumuksen hallinta— saapuvan kalvon paksuus, kirkkaus ja tarttuvuus tarkistetaan allekirjoitetun standardin mukaisesti, koska erän vaihtelu muuttaa sekä optiikkaa että tiivisteen käyttäytymistä.
• Mitattoleranssin hallinta— tiivisteen, lukon ja suuaukon on tapahduttava tiukassa nauhassa, jotta puristus on tasainen.
• Toistettava prosessikuri— dokumentoitu SOP:t niin, että sadastuhannen pussi rakennetaan siten kuin hyväksytty näyte oli.

Miten luokitus todistetaan

Laatu on jaettu kolmeen tasoon -IQC(kalvo, tiivisteet ja lukkolaitteet allekirjoitetun standardin mukaan),IPQC(tiivisteen eheys, ikkunoiden kohdistus, lukon asennus ja kaula-ankkurikokoonpano linjassa) jaOQC(AQL-näytteenotto, upotustestaus ja kultanäytteen vertailu, SGS- tai QIMA-sertifiointi saatavilla – kolmannen osapuolen IPX8-sertifikaatti on se, mitä ostajat haluavat yhä useammin nähdä).

Lisäksi Sealock suorittaa tiukasti asiakkaan täydellisen tarkastusmenettelyn valmiille tuotteille:laatikon purkaminen, tyhjiöimu, 24 tunnin staattinen lepo ja ilmavuodon määritys. Tämä on IPX8-tuotteen ratkaiseva testi. Neulanreikä, joka on liian pieni epäonnistuakseen lyhyen uppoamisen epäonnistumiseen, menettää silti tyhjiön koko päivän ajan, ja alipainetestaus löytää reunatiivisteet, jotka pelkkä upotus päästää läpi – mikä puhelinpussissa on juuri ero tyytyväisen asiakkaan ja tuhoutuneen laitteen välillä. Laboratoriossa suoritetaan lisäksi tiivisteen sidos- ja irrotuslujuus, sulkemisjakso, nykiminen ankkurin nykimiseen, kalvon kirkkaus ja hankaus, vetolujuus, suolasuihku ja UV.

Rehelliset rajat, jotka kannattaa painaa laatikkoon

Hyvin tehdyllä IPX8-pussilla on edelleen rajansa, ja niiden ilmoittaminen suojaa sekä asiakasta että brändiä:

• Hylkeet vanhenevat— tiivisteen eheys heikkenee UV-altistuksen, lämpötilan vaihtelun ja toistuvan käytön seurauksena, ja tiiviste, joka on vaarantunut, menettää palautuvan elastisuuden pysyvästi. Pussit ovat vaihdettava esine, ei elinikäinen.
• Älä sukeltaa nimellisrajaan— järkevä ohjaus on pysyä reilusti nimellissyvyyden sisällä sen sijaan, että sitä kohdellaan kohteena.
• Huuhtele ja kuivaa suolaveden jälkeen— tiivistenauhaan jääneet hiukkaset rikkovat seuraavan tiivisteen.
• Sormenjälkilukitus ei toimi kalvon läpi— kosketusnäyttö, Face ID ja puhelut toimivat lukkotiivisterakenteissamme.
• Käyttäjien tulee testata itse- sisällä oleva nenäliina, suljettuna, upotettuna hetkeksi, on kolmen minuutin tarkistus, jota kannattaa suositella pakkaukseen.

Tuotteen perusteet

Nämä pussit, Sealockistavedenpitävä puhelintaskurivi, peitä yllä olevat tiivistysarkkitehtuurit ja toimii yhtäläisinä aloituspisteinä OEM-tilaukselle – mikään ei ole sijoittunut toistensa yläpuolelle:

Kuva	Malli ja tekniset tiedot	Sinettiarkkitehtuuri ja luokitus	MOQ
	SL-A064 Universal IPX8 -puhelintasku kameraikkunalla- premium PVC + ABS; ulkoinen n. 22×11,5 cm, sisäkäyttöinen n. 18,5 × 9 cm; sopii 7,0 tuuman puhelimiin; täysi kosketusnäyttö etuikkuna + itsenäinen takakameraikkuna; Tuettu Face ID; 60–70 g; musta / huurrevalkoinen; 45 cm säädettävä nylonnauha.	Kaksoisliukulukko + silikonitiivistenauha;IPX8	300
	SL-A101 Dual-Seal IPX8 puhelintasku takakameraikkunalla- erittäin kirkas PVC; ulkomitat 11×17,5 cm, sisäkäyttöä n. 9,5 × 14,5 cm; sopii 6,5 tuuman puhelimiin; erittäin herkkä kosketusikkuna + riippumaton kameraikkuna; tuettu vedenalainen valokuvaus; 50–60 g; keltainen / musta / huurrevalkoinen; säädettävä punottu kaulanauha.	Puristustiivistenauha + taitettava vaahtopuristustanko;IPX8	300
	SL-A082 (pieni) / SL-A083 (iso) Yleiskäyttöinen vedenpitävä puhelintasku— Premium PVC 0,30–0,35 mm + ABS-lukkojärjestelmä; erittäin selkeä TPU/PVC kosketuskalvo; kuumasuljettu elin; 55–75 g; -20 °C - 60 °C; kosketusnäyttö, Face ID ja puhelut tuettu; valkoinen / musta / custom.	Kaksoisliukuva lukko + taitettava tiiviste;IPX8, 30 metriin	300
	SL-F170 Vedenpitävä vetoketjullinen puhelintasku- TPU; 2L, tarpeeksi tilava puhelimelle plus korteille, käteiselle ja pienelle välttämättömälle; mukautettu logo hyväksytty.	Vedenpitävä vetoketju; HF-hitsattu runko	500
	SL-A059 vedenpitävä puhelintasku uimiseen— TPU-komposiittikangas 500D vedenpitävällä pohjalla, saumattomasti hitsattu; mukautetut koot; uimiseen, sateeseen, merenrantaan, jokien jäljittämiseen, surffaukseen, melontalautailuun ja purjehdukseen.	IPX7 vedenpitävä vetoketju	500

Näytteenotto kestää 7–15 päivää ja tuotanto 30–45 päivää hyväksynnän jälkeen. Silkkipaino- tai UV-logotulostus, mukautetut värit ja OEM/ODM-kehitys on tuettu kaikissa kokoonpanoissa.

FAQ: IPX8-pussin valmistus

K: Mitä IPX8 tarkalleen ottaen takaa?
V: Jatkuva upotus yli metrin syvyyteen ja valmistajan ilmoittamaan kestoon. Pyydä aina ilmoitettua syvyyttä – IPX8-vaatimusta ilman sitä ei voida todentaa, ja ilmoittamaton syvyys on tavallinen ylivaatimus tässä luokassa.

K: Miksei pelkkä vetoketju voi saavuttaa IPX8:aa?
V: Jatkuvassa paineessa tiivistetiivisteinen lukkojärjestelmä jakaa puristusvoiman paljon paremmin kuin vetoketjumainen suljin. IPX8-rakenteissamme käytetään silikoni- tai vaahtomuovitiivisteitä, jotka on kiinnitetty ABS-lukoilla tai taitettavalla puristustankolla; vetoketjurakenteiden luokitus on IPX7.

K: Miksi sisätila on pienempi kuin ulkoinen koko?
V: Koska tiivisterakenne ja sen puristus vievät tilaa ylhäältä ja sivuilta. Siksi julkaisemme molemmat luvut – SL-A101 on 11×17,5 cm ulkopuolelta ja noin 9,5 ×14,5 cm käyttökelpoinen. Määritä aina sisäonteloa vasten.

K: Kuinka pidät luokituksen yhtenäisenä suuressa tilauksessa?
V: Tiivisteparametrien vakaus testitiivisteillä joka ajossa, tulevan kalvon paksuuden ja tarttuvuuden valvonta, tiivisteen ja lukon tiukka mittatoleranssi ja dokumentoidut SOP:t – sitten tyhjiö-ja pidä vuotomääritys valmiista tuotteista.

K: Voimmeko saada kolmannen osapuolen sertifioinnin?
V: Kyllä – SGS- tai QIMA-tarkastus ja sertifiointi voidaan järjestää, ja ostajat odottavat yhä useammin IPX8-vaatimuksen mukana tulevan testiraportin, jonka he näkevät.

K: Kuinka kauan IPX8-pussi kestää?
V: Tiivisteet heikkenevät UV-säteilyn, lämpökierron ja käytön vaikutuksesta, eikä vahingoittunut tiiviste palauta elastisuuttaan. Käsittele pusseja vaihdettavina, suosittele huuhtelua ja kuivaamista suolaveden jälkeen ja tee pakkaukseen yksinkertainen pehmopaperin itsetesti.

Puhu tehtaalle

Jos haluat kehittää tai valmistaa IPX8-vesitiiviin puhelinpussin, ota yhteyttä Sealockiin osoitteessainfo@sealock.com.hktai +86-769-82009361. Yli 20 vuotta hitsattujen ja kuumasaumattujen vedenpitävien tuotteiden, kolme IPX8-tiivistysarkkitehtuuria, julkaistut sisätilojen mitat ja asiakkaan täydellinen tarkastusmenettely jokaiselle lähetykselle.
