Kuinka vedenpitävät puhelintaskut testataan

Sealock on vedenpitävä puhelinpussien valmistaja ja OEM-toimittaja. Jokainen markkinoilla oleva pussi on kuvattu vedenpitäväksi; paljon vähemmän on testattu tavalla, joka merkitsee mitään. Aukolla on tässä enemmän merkitystä kuin missään muussa vedenpitävässä tuotteessa, koska asiakas ei riskeeraa märällä pyyhkeellä vaan puhelimensa. Tässä oppaassa käydään läpi, kuinka puhelinpussia todellisuudessa testataan, luokituksen takana olevasta kansainvälisestä standardista tuotantolinjan tarkastuksiin, lähetyksen lopulliseen tarkastukseen ja kolmen minuutin testiin, jonka ostaja voi suorittaa itse.

Standardi luokituksen takana

Veden tunkeutumisluokitukset ovat peräisin IEC 60529:stä (vastaa EN 60529:tä ja niihin liittyviä standardeja, kuten ISO 20653, AS/NZS 60529 ja JIS C 0920). Asteikko kulkee pystysuorasta tippumisesta korkeapainehöyrypuhdistukseen, ja jokainen taso on aidosti erilainen testi, jolla on oma laite, virtausnopeus ja kesto:

Luokitus	Kunto	Testiparametrit
IPX0	Ei suojaa	Ei testattu
IPX1	Pystysuoraa tippumista	1 mm/min 10 minuutin ajan, kohde pyörii 1 rpm
IPX2	Tippuva, ​​kallistettu 15°	3 mm/min, kallistettuna jopa 15° normaaliasennosta
IPX3	Ruiskuttamalla vettä	Suihkuta jopa ±60° pystysuorasta; värähtelevä putki 60° kaaren yli tai ~10 l/min suutin, min. 5 minuuttia
IPX4	Roiskeita mistä tahansa suunnasta	Sama laite ~180° kaarella (tai kääntöpöytä nopeudella 5 rpm); yleinen "roisketiiviyden" vertailukohta
IPX5	Vesisuihkut	6,3 mm suutin, 12,5 l/min, ~30 kPa, 2,5–3 m, min. 3 minuuttia
IPX6	Tehokkaat vesisuihkut	12,5 mm suutin, 100 l/min, ~100 kPa – rankkasade ja pesuolosuhteet
IPX7	Väliaikainen upotus	1 metri 30 minuutin ajan
IPX8	Jatkuva uppoutuminen	Yli 1 metri, valmistajan ilmoittamaan syvyyteen ja kestoon
IPX9K	Korkeapaineiset, korkean lämpötilan suihkut	Neljä suutinta 0°, 30°, 60° ja 90°; ~80–100 bar 80±5°C:ssa – teollisuus- ja autopesu

Kaksi asiaa, jotka ostajat menevät pieleen mittakaavassa

Ensinnäkin luokitukset eivät ole kumulatiivisia.IPX7-luokiteltua tuotetta ei välttämättä ole validoitu vesisuihkua vastaan ​​IPX5- tai IPX6-luokissa, koska sisäänpääsyn fysiikka eroaa huomattavasti – jatkuva staattinen paine on eri ongelma kuin voimakas suunnattu suihku. Siksi tuotteet, jotka tarvitsevat molempia, testataan ja merkitään IPX6/IPX7 tai IPX6/IPX8 sen sijaan, että oletetaan, että suurempi numero kattaa kaiken.

Toiseksi IPX1–IPX6 ovat suihkutestejä, eivät upotustestejä.Ne simuloivat sadetta, roiskeita ja letkujen puhdistusta – hyödyllisiä vertailukohtia takille, kaiuttimelle tai valaisimelle, mutta niillä ei ole merkitystä tuotteelle, jonka tarkoitus on mennä veden alle. IPX4-luokiteltu puhelinpussi ei kerro uimarille mitään. Tästä syystä vain kaksi tasoa ovat merkityksellisiä tälle luokalle:

• IPX7— upotus enintään 1 metrin syvyyteen 30 minuutiksi. Standardi on geometrian suhteen tarkka: esineen alaosa on enintään 1 metri ja yläosa vähintään 15 cm pinnan alapuolella. Kiinteä, toistettava testi.
• IPX8— jatkuva upotus yli 1 metrin syvyyteen olosuhteissavalmistaja määrittelee. Käytännössä tämä tarkoittaa usein testausta 3–5 ilmakehän paineessa, mikä vastaa noin 30–50 metriä vettä. Koska ehdot ovat valmistajan määrittämiä, IPX8-vaatimus on merkityksellinen vain, kun syvyys ja kesto on ilmoitettu.

Tämä viimeinen kohta on hyödyllisin asia, jonka ostaja voi tietää. Pelkästään "IPX8" on mahdoton tarkistaa; "IPX8 - 30 metriä" on väite, joka voidaan testata ja tarkastaa.

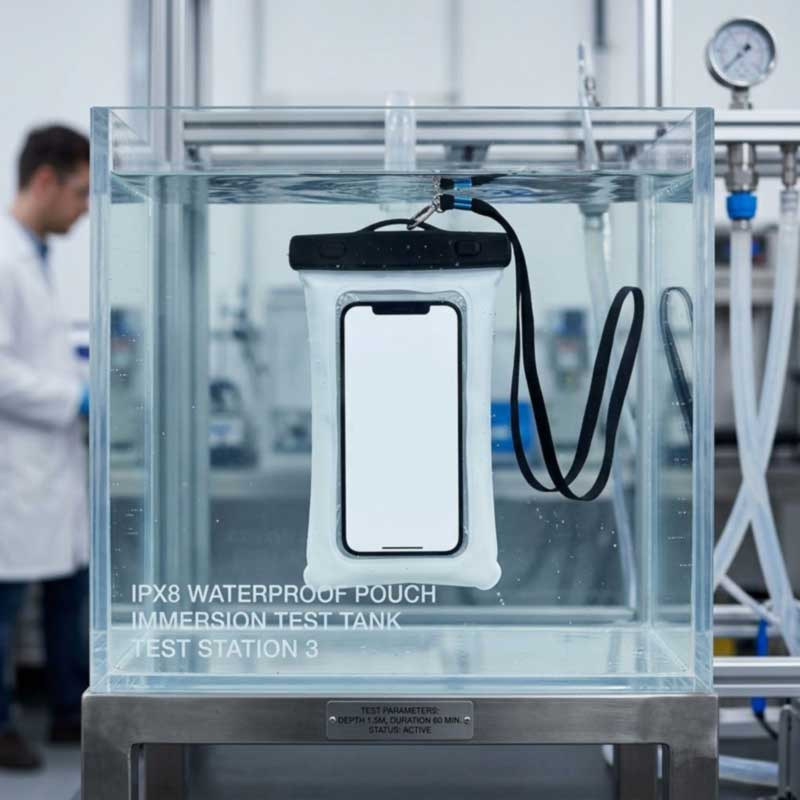

Kuinka laboratorion upotuskoe suoritetaan

Toimenpide on kurinalaisempi kuin "laita se veteen ja katso":

1. Asennus— tuote suljetaan täsmälleen samalla tavalla kuin käyttäjä sulkee sen, ja jokainen tiiviste ja suljin on kytkettynä ja mikä tahansa aukko, jossa normaalisti on hihna tai kiinnitys, on simuloitu.
2. Tankki— riittävän suuri upottaakseen esineen kokonaan ilman, että se koskettaa pohjaa, joten määritetty syvyys on aito.
3. Upotus— pidetään määritellyssä syvyydessä määritellyn ajan; IPX7:lle se on 1 metri 30 minuuttia.
4. Suuntautuminen— päätetään tuotteen testaamisesta eri kulmista, koska sinetti voi käyttäytyä eri tavalla riippuen siitä, kumpi puoli on ylimpänä.
5. Poisto ja tarkastus— tuote kuivataan ulkopuolelta, avataan ja tarkastetaan sisäänpääsyn varalta. Sisällä oleva imukykyinen paperi paljastaa jopa vähäisen kosteuden.

IPX8-tuotteelle tiukka pätevöintiprotokolla menee pidemmälle – paineen vaimenemisen seulonta ensin, staattinen upotus 1,5-kertaiseen nimellissyvyyteen nimelliskestolla, dynaaminen upotussyklipaine nollan ja nimellissyvyyden välillä jopa tuhat kertaa ja sitten toistuva paineen vaimenemistesti sen havaitsemiseksi, onko tiiviste huonontunut syklin aikana. Ratkaisevaa on, että ympäristön esikäsittely - lämpö ikääntyminen, kosteus ja UV-altistus - tulisi tehdäennenupotus, joten testi heijastaa pussia, joka on elänyt kesän auringossa mieluummin kuin yhtä tuoretta.

Testaus ei ala valmiista pussista

Kun pussi on valmis, useimmat muuttujat, jotka päättävät sen sulkemisen, ovat jo lukittuina. Siksi testaus suoritetaan kolmella tasolla tuotannon läpi:

• IQC – saapuva: kalvon paksuus, kirkkaus ja tarttuvuus tarkistetaan allekirjoitetun standardin mukaisesti; tiivisteiden kimmoisuus tarkistetaan; ABS-lukkolaitteiston mitat ja sitkeys on tarkastettu. Erävaihtelu kalvossa muuttaa sekä optiikkaa että rungon tiivistystapaa.
• IPQC — käynnissä: tiivisteen ja hitsin eheys, ikkunoiden kohdistus, sulkimien asennus ja köysi-ankkurikokoonpano tarkastetaan linjalla pusseja rakennettaessa. Testitiivisteet ajetaan ennen jokaista erää, joten parametrit on todistettu eikä oletettu.
• OQC – lähtevä: AQL-näytteenotto, upotustestaus ja vertailu allekirjoitettuun kultanäytteeseen, SGS- tai QIMA-tarkastus ja -sertifiointi saatavilla.

Testi, joka saa kiinni siitä, mitä vesi kaipaa

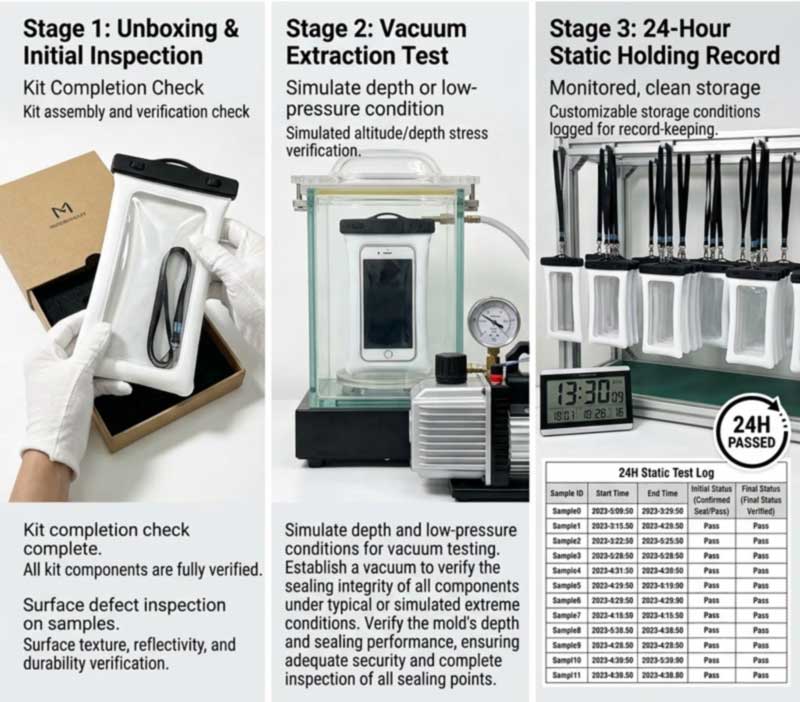

Upotuksella on sokea piste: vika voi olla riittävän pieni kulkeakseen 30 minuuttia veden alla ja silti epäonnistua asiakkaan viikkojen kuluttua. Siksi Sealock suorittaa tiukasti asiakkaan täydellisen tarkastusmenettelyn valmiille tuotteille -laatikon purkaminen, tyhjiöimu, 24 tunnin staattinen lepo ja ilmavuodon määritys.

Logiikka on suoraviivainen. Tyhjiön piirtäminen asettaa tiivisteen jatkuvan paine-eron alle vastakkaiseen suuntaan, jolloin 24 häiriötöntä tuntia antaa vuotoreitin paljastaa itsensä. Neulanreikä, joka on liian pieni päästäkseen sisään näkyvää vettä lyhyessä juomassa, vuotaa silti tyhjiötä koko päivän ajan. Tämä on sama periaate, jota tiukimmat IPX8-protokollat ​​käyttävät, kun ne yhdistävät upotustestauksen paine-vaimennusseulonnalla – hitaat vuodot näkyvät paineen muuttuessa kauan ennen kuin ne näkyvät märkänä kudoksena. Puhelinta vartioivassa tuotteessa tuo marginaali on ero tyytyväisen asiakkaan ja tuhoutuneen laitteen välillä.

Muut testit, jotka pussin on läpäistävä

Vedeneristys on välttämätöntä, mutta ei riittävää - sinetöity pussi, joka hukkaa puhelimen katkenneesta pidikkeestä, on edelleen epäonnistunut. Tukisarja kattaa:

Testata	Mitä se todistaa
Tiivisteen sidos ja kuoriutumislujuus	Kuumasauma tai hitsi on sulatettu, ei vain puristettu
Sulkupyöräily	Lukko tai vetoketju sulkeutuu edelleen toistuvan käytön jälkeen
Nykiminen kaulanauhan ankkurissa	Pussi pitää puhelimesta kiinni – johtava vikatila
Kalvon kirkkaus ja hankaus	Ikkuna pysyy käyttökelpoisena kosketukseen ja valokuvaukseen
Kelluvuuden tarkistus	Se kelluu kohdepuhelin sisällä, ei tyhjä
UV-, lämpö- ja suolasuihke	Hylke kestää auringon, lämmön ja meriveden kauden
Toiminnan tarkistus	Kosketusnäyttö, Face ID ja puhelut toimivat elokuvan läpi

Kolmannen osapuolen sertifiointi

Oma tulos on tehtaan sana; kolmannen osapuolen raportti on todiste, jonka ostaja voi näyttää omille asiakkailleen. SGS- tai QIMA-tarkastus ja -sertifiointi voidaan järjestää mihin tahansa ohjelmaan, ja erityisesti IPX8-vaatimuksen osalta ostajat odottavat yhä useammin testiraporttia, jossa on ilmoitettu syvyys, pikemminkin kuin listaukseen painettu luokitus. Jos olet hankkimassa hankintaa eikä toimittaja voi tuottaa sellaista, käsittele väite vahvistamattomana.

Kolmen minuutin testi, jonka jokainen ostaja voi suorittaa

Ennen kuin hyväksyt näytteen – ja se kannattaa tulostaa loppukäyttäjien vähittäismyyntipakkauksiin – on yksinkertainen validointijakso:

1. Kuivatiivisteen tarkistus— laita sisään taitettu paperipyyhe, sulje ja lukitse sinetti ja purista kevyesti. Ilmassa ei saa sihiseä eikä näkyvää rakoa.
2. Upotus— upota pussi, paperipyyhe, 1 metrin syvyyteen 30 minuutiksi. Pyyhi se kuivaksi, avaa ja tarkasta. Täysin kuiva paperi on passi.
3. Liiketesti— Kun olet veden alla, ravista sitä voimakkaasti noin viidentoista sekunnin ajan simuloidaksesi uintia, ja tarkista sitten uudelleen. Staattinen tiivistys ja tiivistys liikkeen aikana eivät ole sama asia.

Kaksi tapaa, jotka kannattaa välittää asiakkaille: toista tarkistus säännöllisesti säännöllisessä käytössä tai pudotuksen jälkeen ja poista pussi, jossa näkyy kosteutta. Tiivisteen eheys heikkenee UV:n, lämpötilan vaihtelun ja toistuvan käytön vaikutuksesta, eikä tiiviste, joka on vaarantunut, palauta elastisuuttaan.

Tuotteen perusteet

Nämä pussit, Sealockistavedenpitävä puhelintaskurivi, ovat kaikki rakennettu ja varmennettu yllä olevan järjestelmän mukaisesti ja ne toimivat yhtäläisinä lähtökohtana OEM-tilaukselle – mikään ei ole toista parempi:

Kuva	Malli ja tekniset tiedot	Sinetti ja luokitus	MOQ

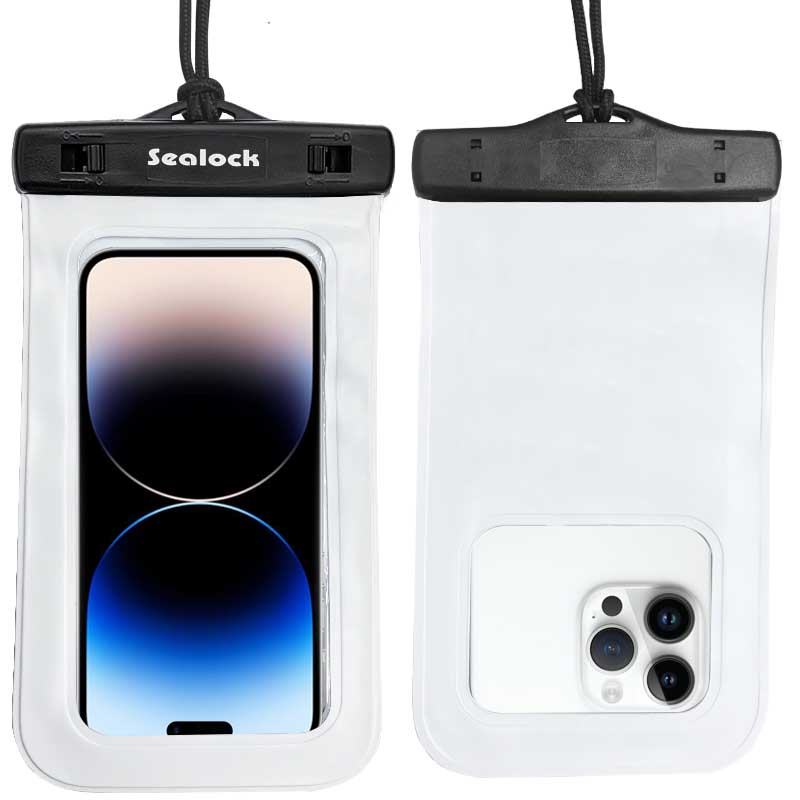

	SL-A064 Universal IPX8 -puhelintasku kameraikkunalla- Premium PVC + ABS; ulkoinen n. 22×11,5 cm, sisäkäyttöinen n. 18,5 × 9 cm; sopii jopa 7,0″; kosketusnäyttö etuikkuna + itsenäinen takakameraikkuna; Tuettu Face ID; 60–70 g; 45 cm säädettävä kaulanauha.	Kaksoisliukulukko + silikoninauha;IPX8	300

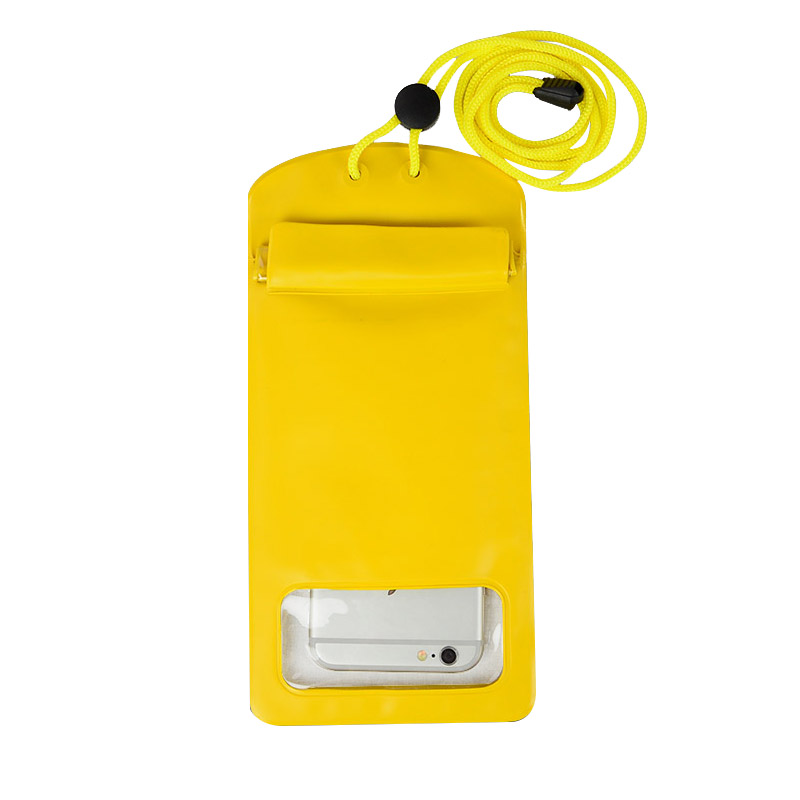

	SL-A101 Dual-Seal IPX8 puhelintasku takakameraikkunalla- erittäin kirkas PVC; ulkomitat 11×17,5 cm, sisäkäyttöä n. 9,5 × 14,5 cm; sopii jopa 6,5″; tuettu vedenalainen valokuvaus; 50–60 g; keltainen / musta / huurrevalkoinen.	Puristustiivistenauha + taitettava vaahtopuristustanko;IPX8	300
	SL-A082 (pieni) / SL-A083 (iso) Yleiskäyttöinen vedenpitävä puhelintasku— Premium PVC 0,30–0,35 mm + ABS-lukko; kuumasuljettu elin; 55–75 g; hyväksytty -20 °C - 60 °C; kosketusnäyttö, Face ID ja puhelut tuettu.	Kaksoisliukuva lukko + taitettava tiiviste;IPX8, 30 metriin	300
	SL-F170 Vedenpitävä vetoketjullinen puhelintasku- TPU; 2L, tilaa puhelimelle plus kortit, käteinen ja pikkutavarat; mukautettu logo hyväksytty.	Vedenpitävä vetoketju; HF-hitsattu runko	500
	SL-A059 vedenpitävä puhelintasku uimiseen— TPU-komposiittikangas 500D vedenpitävällä pohjalla, saumattomasti hitsattu; mukautetut koot; uimiseen, sateeseen, merenrantaan, surffaukseen ja melontalautailuun.	IPX7 vedenpitävä vetoketju	500

Näiden tiivisteiden takana oleva suunnittelu on käsitelty meidänIPX8 vedenpitävän puhelinpussin valmistusopas, ja spesifikaatioiden tarkistuslistammeOEM-vedenpitävä puhelinpussin räätälöintiopas.

UKK: Puhelinpussin testaus

K: Mitä eroa on IPX7- ja IPX8-testillä?
V: IPX7 on kiinteä – 1 metri 30 minuutin ajan, esineen yläosan ollessa vähintään 15 cm pinnan alla. IPX8 on jatkuva upotus yli 1 metrin syvyyteen valmistajan määrittelemissä olosuhteissa, usein 3–5 ilmakehää, joten ilmoitettu syvyys on osa väitettä.

K: Miksi et arvioi pusseja IPX4- tai IPX6-luokitukseen?
V: Koska IPX1–IPX6 ovat suihke- ja suihkutestejä – tippuminen, roiskeet ja letkujen poistoolosuhteet – eivät upotus. Ne ovat merkityksellisiä takille tai kaiuttimelle, mutta pussi, joka läpäisee vain IPX4:n, ei kerro uimarille mitään. Vedenalaistamiseen suunniteltujen tuotteiden IPX7 tai ilmoitetun syvyyden IPX8 on ainoa relevantti vertailukohta.

K: Peittääkö korkeampi IPX-numero automaattisesti alemmat?
V: Ei – arvosanat eivät ole kumulatiivisia. IPX7-upotus ei osoita kestävyyttä IPX5- tai IPX6-vesisuihkulle, koska jatkuva staattinen paine ja voimakas suunnattu suihku ovat eri tunkeutumismekanismeja. Tuotteet, jotka tarvitsevat molempia, testataan ja merkitään molemmille.

K: Riittääkö IPX8-tarra, kun hankin?
V: Ei. Pyydä ilmoitettu syvyys ja kesto sekä testiraportti. IPX8-luokitusta ilman ilmoitettua syvyyttä ei voida vahvistaa, ja se on yleisin ylivaatimus tässä luokassa.

K: Miksi käytät tyhjiötestiä sekä upotusta?
V: Koska upotuksessa on sokea piste. Neulanreikä voi kulkea 30 minuuttia veden alla ja silti epäonnistua käytössä. Tyhjiön muodostaminen ja sen pitäminen 24 tunnin ajan paljastaa hitaat vuotoreitit painehäviönä – sama syy paineen alenemisen seulomiseen tiukoissa IPX8-protokollassa.

K: Pitäisikö pussit testata vanhentamisen jälkeen, ei vain uutena?
V: Ihannetapauksessa kyllä. Lämpövanheneminen, kosteus ja UV-altistus ennen upottamista simuloivat todellista käyttöikää – tämä on tärkeää, koska tiivisteen eheys heikkenee auringon, lämpökierron ja toistuvan käytön myötä.

K: Voitko järjestää kolmannen osapuolen sertifioinnin?
V: Kyllä – SGS- tai QIMA-tarkastus ja sertifiointi pyynnöstä, mikä on se, mitä ostajat tarvitsevat yhä useammin todistaakseen IPX8-vaatimuksensa omille asiakkailleen.

K: Kuinka asiakkaani voivat tarkistaa oman pussinsa?
V: Paperipyyhe sisällä, sulje se, purista ilma sihisemiseksi, upota 30 minuutiksi ja ravista sitten veden alla testataksesi liikettä. Kuiva paperi on passi; mikä tahansa kosteus tarkoittaa pussin poistamista.
