Valmistuskeskuksemme sisällä: Kuinka mikrotoleranssi ohjaa massatoimituksia raskaan käytön vedenpitäville varusteille

Raskaassa vedenpitävien vaihteiden valmistuksessa useimmat toimitusketjut katkeavat tuotannon skaalaamisesta kultaisesta näytteestä 10 000 yksikön kaupalliseen tuotantoon. Vanhemman teknikon suunnittelema näyte käyttäytyy eri tavalla kuin tuhannet raakalattiaautomaation läpi kulkevat yksiköt. Me Sealockilla lievennämme kitkaa vakauttamalla myymälän lattiaa.

Vaihe 1: Suurtaajuinen (RF) hitsauksen stabilointi

Tuotantolinjoillamme on räätälöidyt usean kilowatin RF-hitsausasemat. Jokainen solu on kalibroitu hallitsemaan muuttujia, jotka yleiset laukkutehtaat usein jättävät huomiotta:

• Dielektrinen kohdistus:Hitsaustorven tulee laskeutua kankaalle yhdensuuntaisella tarkkuudella. Vain 0,15 mm:n kohdistuspoikkeama 600 mm:n saumassa aiheuttaa epätasaisen energian jakautumisen. Tämä johtaa mikroskooppiseen ylihitsaukseen (palanut, hauras kalvo) toisessa päässä ja alihitsaus (heikko tarttuvuus) toisessa.
• Viipymisajan ja paineen lukitukset:Koneissamme käytetään automatisoituja pneumaattisia puristimia, jotka lukitsevat materiaalin selkeiden painegradienttien alle ennen RF-virran syttymistä. Virta pysyy aktiivisena tarkan ikkunan ajan (esim. 2,4-3,2 sekuntia riippuen siitä, hitsataanko 500D TPU vai 1000D PVC-laminoitu verkko), jota seuraa pakollinen jäähdytyspitovaihe paineen alaisena kiteisen rakenteen kiinteyttämiseksi.

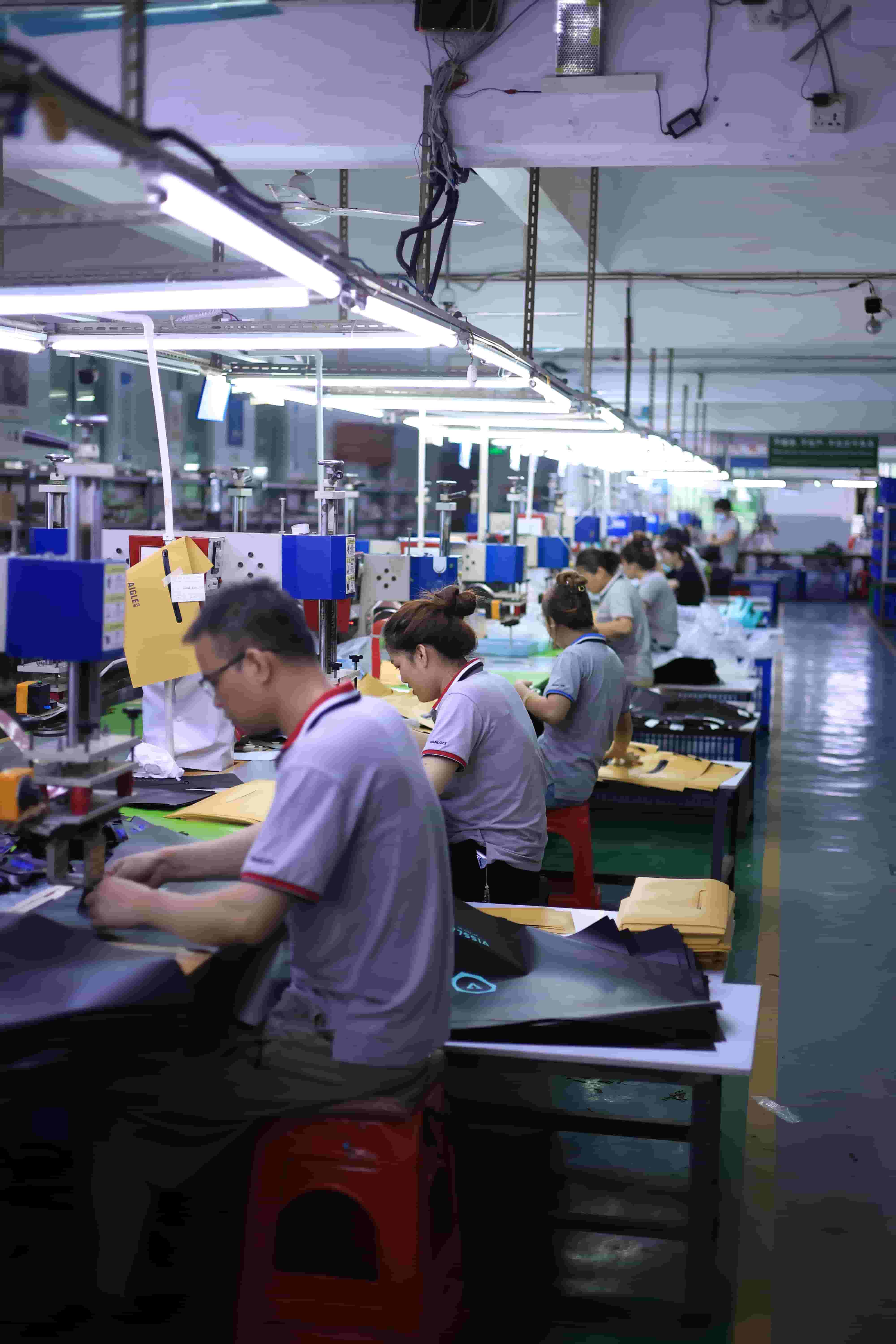

Suurtaajuisten hitsausasemien infrastruktuuri

kuva: "Useita korkeataajuisia kuumasaumauskoneita on järjestetty toimimaan tehtaan sisällä, ja työntekijät säätävät tarkasti kankaan kohdistusta ja hitsausparametreja työprosessin aikana."

Vaihe 2: Mukautetut kiinnikkeet ja modulaariset työkalut monimutkaiseen geometriaan

Litteän kuivapussin hitsaus on yksinkertaista. Kolmiulotteisen moottoripyörän satulalaukun, strukturoidun polkupyörälaukun tai ergonomisen reppun, jossa on monimutkainen kulma Radii, hitsaus luo rakenteellisia haasteita. Kun litteä materiaali kohtaa kaarevan kulman, jännityskeskittymät voivat aiheuttaa kankaan kasaantumista ja sauman aukkoja.

Tämän ratkaisemiseksi Sealockin sisäinen suunnittelutiimi kehittää omia mekaanisia jigejä ja 3D-profiloituja alumiinielektrodeja (hitsausmuotit) jokaiseen räätälöityyn OEM-projektiin:

• Pneumaattiset reunanpidätysjigit:Ennen hitsausjakson aloittamista kankaat lukitaan räätälöityihin jigiin, jotka vetävät paneelit mekaanisesti niiden laskettuihin jännitteisiin. Tämä estää materiaalin liukumisen suuren manuaalisen syöttömäärän aikana.
• Säteen mukaiset elektrodit:Kulmahitsaukset tehdään erikoistyökaluilla, joissa on mukautetut kevennyskanavat. Nämä kanavat absorboivat materiaalin siirtymän, joka tapahtuu, kun TPU sulaa, varmistaen, että sauman paksuus pysyy tasaisena ja IPX7-vesitiiviysluokitus koko säteellä.

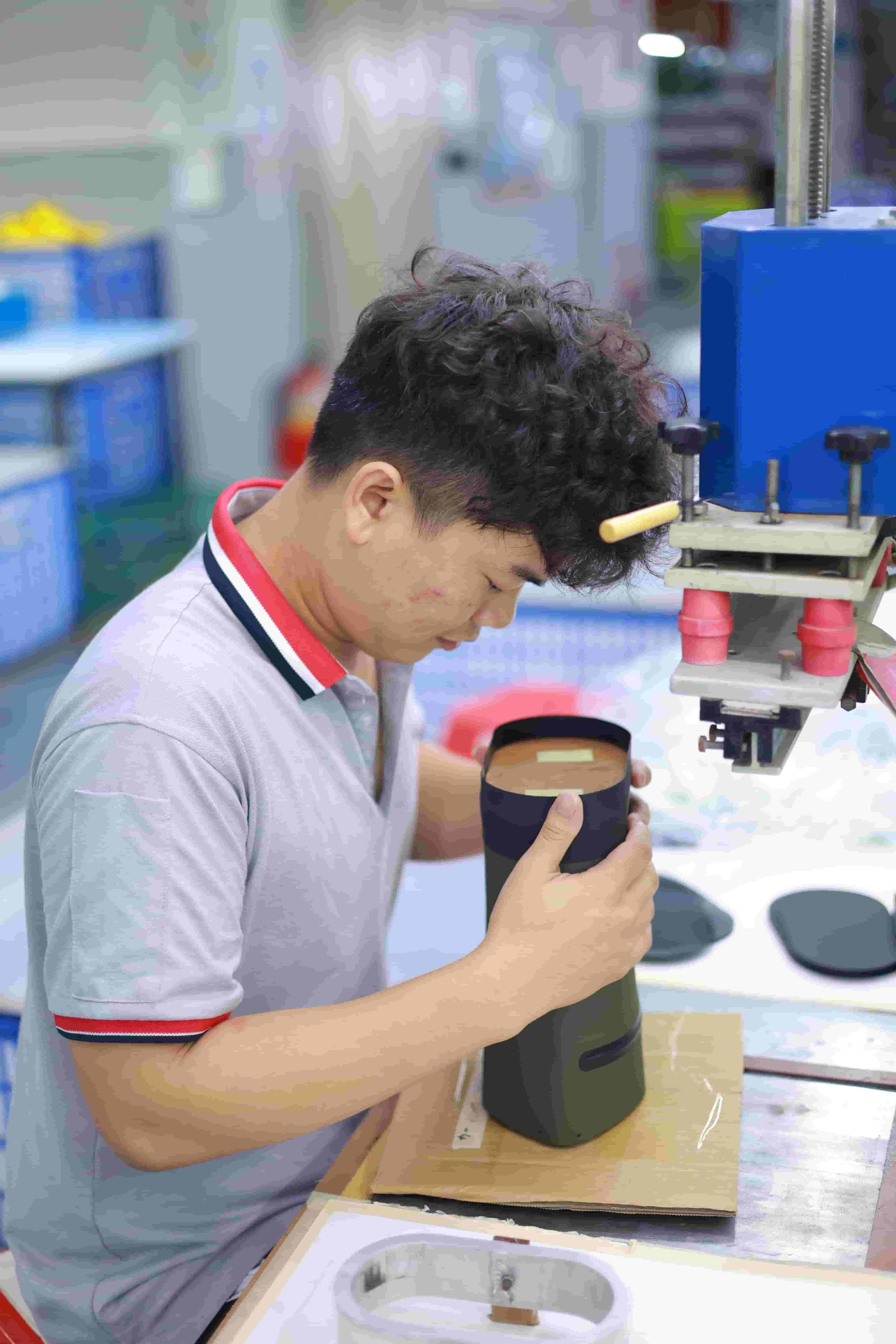

 Patentoidut työkalut ja pneumaattiset jigit

kuva: "Räätälöidyt kaaren muotoiset hitsatut metallisuuttimet ja pneumaattiset paineistustyökalujen kiinnikkeet kolmiulotteisiin kulmasuojiin tai moottoripyörälaukkujen kaareviin kulmiin"

Vaihe 3: Tehokas kokoonpano- ja komponenttien valmisteluinfrastruktuuri

Kestävä vedenpitävä laukku on enemmän kuin sen pääkuori. Se vaatii kantavia laitteita, toissijaisia ​​ankkurikorjauksia, ulkoisia nauhaverkkoja ja MOLLE-kokoonpanoja. Jos nämä komponentit on integroitu huonosti, ne voivat vaarantaa pussin rakenteellisen eheyden.

Osakokoonpanomme valmistelevat modulaariset komponentit ennen lopullista rakennefuusiota. Raskaat D-renkaat, laserleikatut TPU-paikat ja Hypalon-ankkurit on leimattu ja esikiinnitetty käyttämällä erityisiä pneumaattisia puristusasemia. Erottamalla komponenttien valmistuksen lopullisesta rakennehitsauksesta estämme pullonkauloja ja varmistamme, että jokainen kantava kohta hitsataan tarkkojen vaatimusten mukaisesti ennen pussin rungon kokoamista.

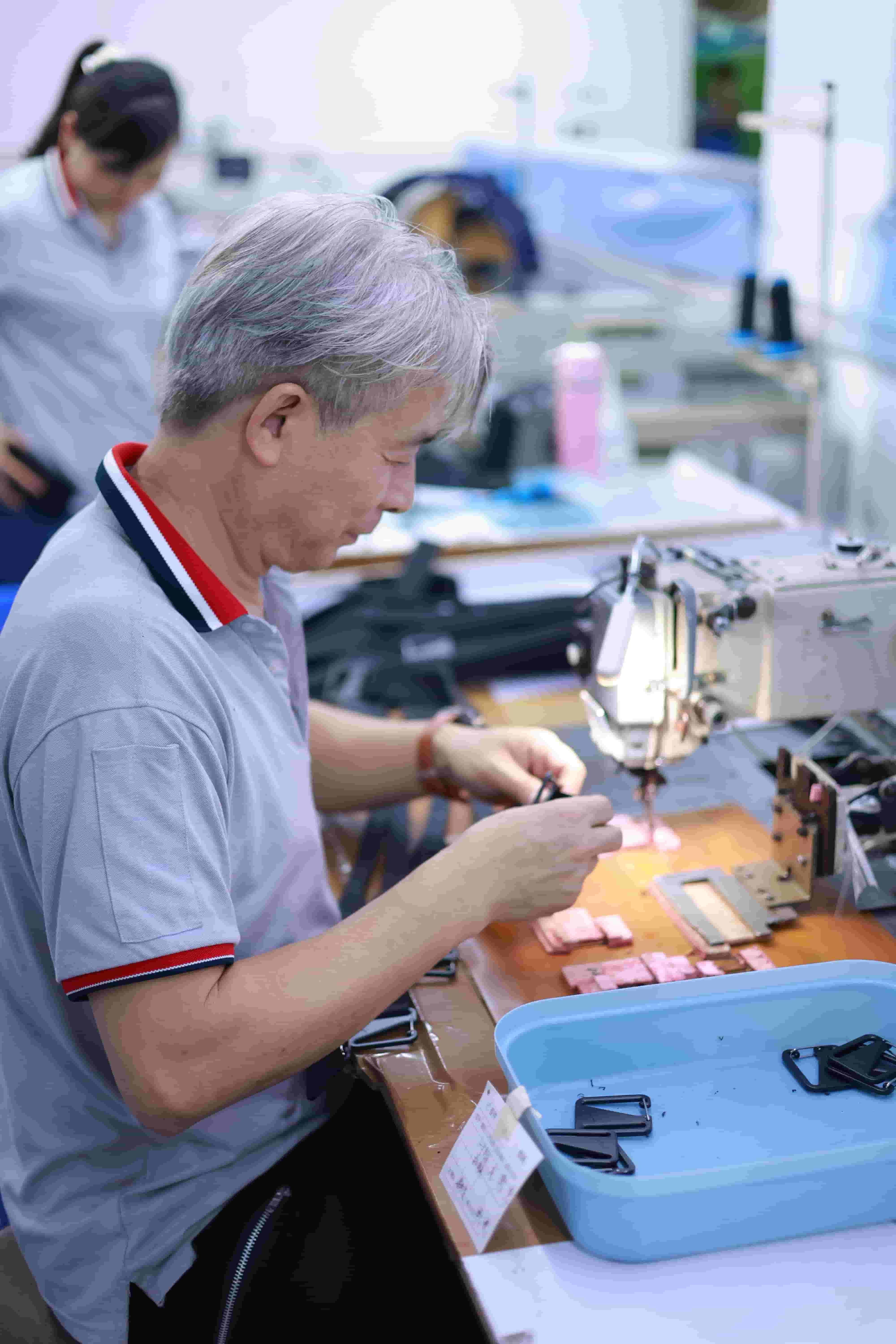

Komponenttien integrointi ja osakokoonpanolinjat

kuva: "Työntekijät käyttävät meisto- tai puristuslaitteita varaosien, kuten D-renkaiden, D-renkaiden jalustan ja nauhahihnojen, esikiinnittämiseksi ja puolivalmiiden tuotteiden käsittelyyn edellisessä tuotantovaiheessa."

Vaihe 4: Toiminnan puhtaus ja laadunvalvonta

Mikroskooppinen pöly, leikkaustyökalujen öljyjäämät tai hitsauslinjan kierrepalat voivat pilata RF-hitsauksen. Epäpuhtaudet häiritsevät dielektristä kenttää, mikä johtaa kipinöintiin, reikiin ja kenttähäiriöihin. Sealockin lattiaratkaisu asettaa etusijalle puhtaan materiaalivirran ja jatkuvan tarkastuksen:

• Alueellisen tuotannon hallinta:Kankaan leikkaus, komponenttien kokoaminen ja RF-hitsaus pidetään erillisillä vyöhykkeillä, jotta vältetään irtonaiset kuidut häiritsemästä hitsauspintoja.
• Linjassa olevat QC-portit:Tuotteet eivät odota tuotannon jälkeisten erien tarkastusta. Lattiassamme käytetään jatkuvatoimisia laatuportteja, joissa linjavalvojat tarkastavat jokaisen rakennesauman heti hitsauksen jälkeen. Valvomme sauman pursotusleveyttä, hitsauspalon konsistenssia ja mahdollisia materiaalin kulumisen merkkejä.

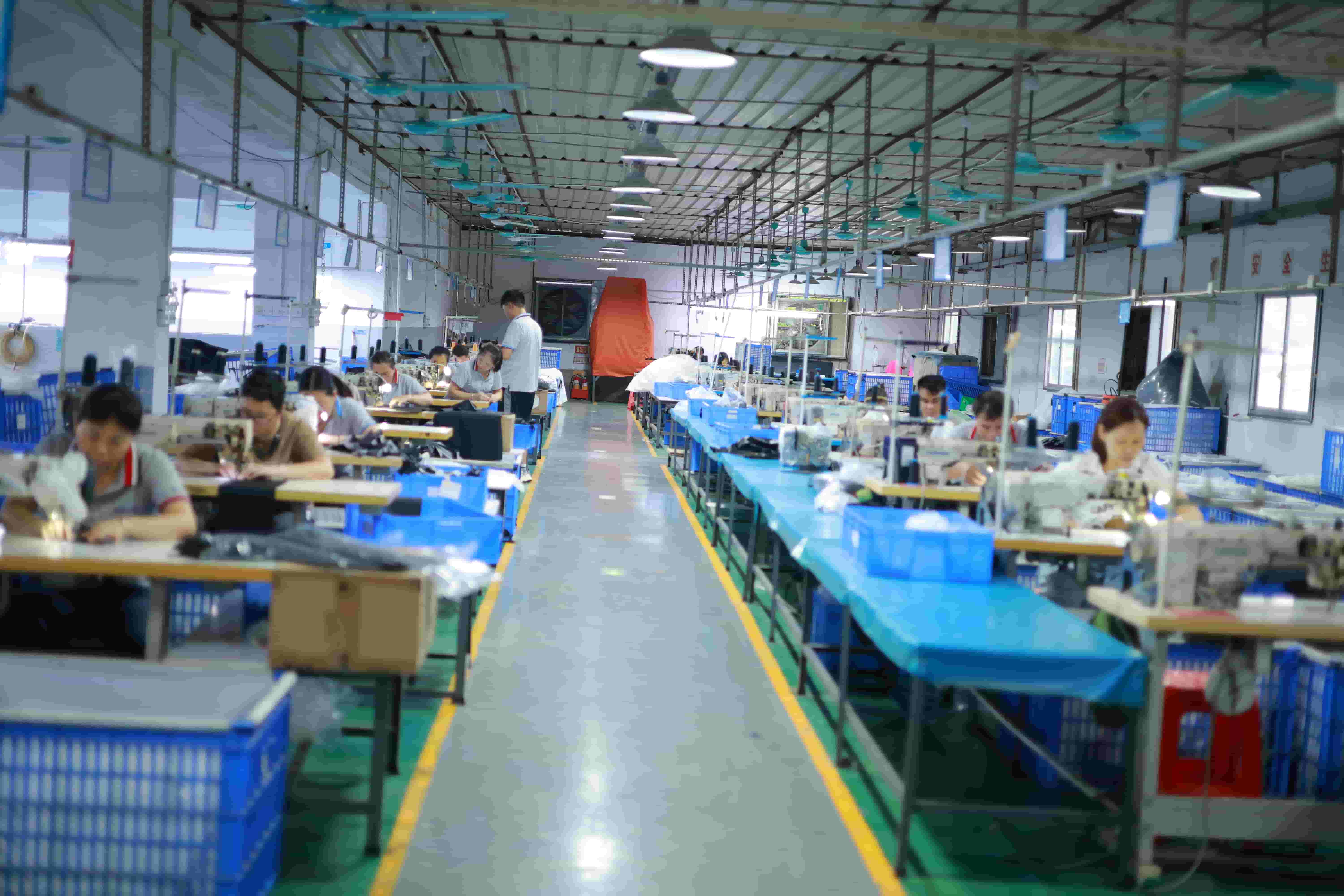

 Pitkän linjan sisäinen kokoonpano ja jatkuvat laadunvalvontatarkastukset prosessin aikana

kuva: "Siisti ja virtaviivainen pitkän linjan kokoonpanoalue, jossa laaduntarkastajat suorittavat 100-prosenttisen täyden tarkastuksen vastatuotetuille korkeataajuuksisille jatkosaumoille tuotantolinjan varrella"

Vaihe 5: Teollisuuspakkauslogistiikka ja tilausten täyttäminen

Tukevan, vedenpitävän matkalaukun tai teknisen kuivakassin tulee saapua jakelukeskuksiin ilman ryppyjä, romahtaneita paneeleita tai epämuodostuneita rakenteellisia vaahtoja. Tuoreen TPU-hitsin rypistyminen kuuman säiliön kuljetuksen aikana voi aiheuttaa jännityshalkeilua ajan myötä.

Pakkausalueemme on suunniteltu vastaamaan tärkeimpien hitsauslinjojemme suorituskykyä. Valmiille tuotteille suoritetaan lopullinen täyttö tai esteettinen tarkastus ennen kuin ne pakataan mukautettuihin muotokerroin laatikoihin. Emme murskaa tuotteita alimitoitettuihin laatikoihin vähentääksemme rahtikustannuksia. Rakennamme räätälöityjä kuljetuslaatikoita ja asennamme sisäisiä tukia strukturoiduille esineille, kuten kovapohjaisille duffeleille ja moottoripyörän matkatavaroille. Tämä varmistaa, että pussit säilyttävät muotonsa ja rakenteellisen eheyden varastomme lattioista asiakkaidesi käsiin.

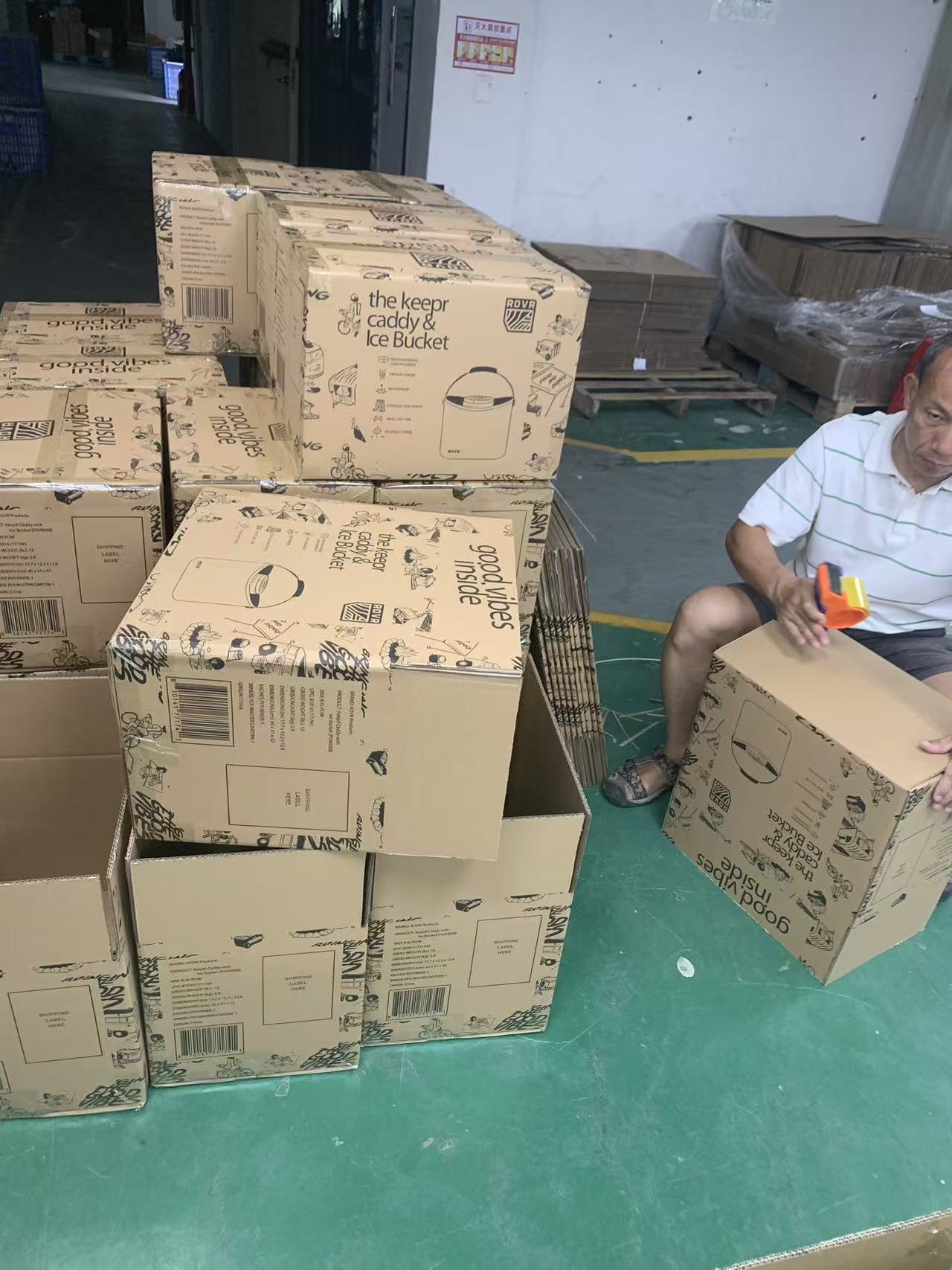

Loppupakkaus, laatikon muototekijät ja globaali logistiikkalavaus

kuva: "Tilava valmiin tuotteen pakkaus- ja kartonkipakkausalue, jossa pakatut vedenpitävät pussit on pinottu siististi pakkaukseen ja lähetykseen maailmanlaajuisiin vähittäismyyntiverkostoihin."

Usein kysyttyjä kysymyksiä tehtaan lattiainfrastruktuurista

Hitsaamme ensisijaisesti TPU (termoplastinen polyuretaani) -laminoituja kankaita, raskaita PVC-peitteitä (verkkojen määrä 250D - 1000D+) ja erikoistuneita Hypalon- tai komposiittikalvoja, jotka on suunniteltu äärimmäiseen ympäristöön.

Jokainen kangaserä käy läpi tuhoavan nauhahitsaustestin sisäänoton aikana. Optimaalinen taajuus, pneumaattinen paine ja viipymäaika on ohjelmoitu aseman PLC:hen, mikä estää käyttäjiä muuttamasta parametreja mielivaltaisesti.

Kuumailmateippaus puhaltaa ulkoista lämpöä saumaan tiivistämään esiommeltuja neulanreikiä. Se heikkenee ajan myötä. RF-hitsaus sulattaa pohjapolymeeripinnoitteet natiivisti yhteen ja muodostaa sauman, joka on rakenteellisesti vahvempi kuin ympäröivä kangaskuori.

Kyllä. CNC-myymälämme jyrsii räätälöityjä alumiinielektrodeja, jotka on sovitettu 3D-CAD-tiedostoihin. Tämän ansiosta voimme hitsata muotoiltuja takapaneeleja, kaarevia pullonpitimiä ja monimutkaisia ​​olkahihnan ankkurointivektoreita luomatta rakenteellisia jännitysryppyjä.

Luotamme modulaarisiin, nopeasti vaihdettaviin työkalulevyihin korkeataajuisissa koneissamme, voimme monistaa tuotantosolut 48 tunnin sisällä äkillisten tilavuuspiikkien varalle pitäen samalla täsmälleen samat parametriset toleranssit kaikilla linjoilla.
