Hankintapäällikön auditointiopas: kohtalokkaiden RF-hitsausvikojen tunnistaminen OEM-tuotannossa

Tiivistelmä

Toimitusketjun johtajille, jotka hankkivat tehokkaita vedenpitäviä varusteita, lääkinnällisiä rakkoja tai taktisia laitteita, valmistusvirheen havaitseminen sen jälkeen, kun kontti on lähtenyt Aasian satamasta, on katastrofaalinen taloudellinen tapahtuma. Toisin kuinperinteisiä leikkaa ja ompele -menetelmiä, Radiotaajuushitsaus (RF) vaatii äärimmäistä tarkkuutta työkaluissa, jännitteessä ja termodynaamisessa ohjauksessa. Kun alikehittyneet tehtaat yrittävät skaalata tuotantoa ilman tiukkoja Quality Assurance (QA) -protokollia, seurauksena on kenttävikoja, tuotteen eheyden vaarantuminen ja massiivinen tuotteiden takaisinveto. Tämä tekninen opas paljastaa kolme yleisintä – ja kohtalokkainta – RF-hitsausvirhettä ja tarjoaa hankintapäälliköille tietoa mahdollisten OEM-kumppaneiden tarkastamiseen ja toimitusketjun riskien eliminoimiseen.

Vika 1: "Kylmähitsaus" (epätäydellinen molekyylifuusio)

Liiketoiminnan riski:Kylmähitsaus on petollisin ja vaarallisin vika RF-tuotannossa. Sauma näyttää visuaalisesti ehjältä pintapuolisessa tehdastarkastuksessa, mutta polymeerit eivät ole varsinaisesti sulautuneet molekyylitasolla. Käyttökuormituksen tai pienen sisäisen paineen alaisena sauma yksinkertaisesti irtoaa.

Visuaalinen tunnistus ja syyt:

• Ulkonäkö:Hitsatusta kehästä puuttuu selkeä, yhtenäinen "ekstruusiohelmi" (sulaneen TPU:n lievä puristuminen reunaa pitkin). Materiaali saattaa näyttää kevyesti puristetulta sulan sijaan.
• Tekninen vika:Kylmähitsaukset syntyvät, kun tehdas asettaa tuotannon nopeuden laadun edelle. Käyttäjä lyhentää viipymisaikaa (aikaa, jolloin RF-energiaa käytetään) tai koneelta puuttuu jännitetasaisuus tunkeutua paksuihin materiaaleihin, kuten 840D TPU:hun. Se voi myös tapahtua, jos tehtaalla käytetään yhteensopimattomia pehmitinseoksia.
• Tarkastuskysymys: Pyydä tehtaalta niiden kuoriutumislujuuden ja leikkauslujuuden testilokit. Todellista RF-hitsausta ei voi irrottaa; itse kankaan tulee repeytyä ennen kuin sauma katkeaa.

Vika 2: Terminen hajoaminen (kaari ja läpipalaminen)

Liiketoiminnan riski:Jos kylmähitsaus on alikäsittelyä, lämpöhajoaminen on vakavaa ylikäsittelyä. Tämä vika tuhoaa täysin vedenpitävän kalvon, mikä johtaa välittömiin vuotoihin ja rakenteellisiin vaurioihin. Se on yleistä tehtaissa, jotka siirtyvät halvasta PVC:stä huippuluokan TPU:hin päivittämättä työkaluparametrejaan.

Visuaalinen tunnistus ja syyt:

• Ulkonäkö:Palaneet, värjäytyneet tai hauraat reunat saumaa pitkin. Äärimmäisissä tapauksissa näet mikroskooppisia reikiä tai tummanruskeita pisteitä, joissa materiaali on hiiltynyt.
• Tekninen vika:Tämä johtuu usein "kaaresta" – äkillisestä sähköpurkauksesta, joka johtuu likaisista messinkimuotteista, epätasaisesta materiaalipaksuudesta tai liiallisesta RF-jännitteestä. Alikehittyneet tehtaat laiminlyövät usein päivittäisen muottihuollon ja -puhdistuksen, mikä johtaa loukkuun jääneisiin roskoihin, mikä aiheuttaa paikallista ylikuumenemista.
• Tarkastuskysymys: Tarkkaile tehtaan lattiaa. Ovatko hitsaussuuttimet tilaustyönä valmistettuja CNC-koneistettuja ja huolellisesti puhtaita vai ovatko ne hapettuneet ja jäännösten peitossa? Kysy heidän ennaltaehkäisevän huollon SOP-ohjeista.

Vika 3: Epäsymmetrinen ekstruusio (epätasainen työkalupaine)

Liiketoiminnan riski:Vedenpitävä pussi saattaa pitää vettä paikallaan tehdyn testin aikana, mutta epäsymmetriset saumat luovat heikkoja kohtia, jotka väistämättä puhalletaan ulos, kun tuote pudotetaan, puristuu kokoon tai altistuu äärimmäisille lämpötilanvaihteluille.

Visuaalinen tunnistus ja syyt:

• Ulkonäkö:Tarkista hitsin poikkileikkaus tai reuna. Toisella puolella on suuri, sotkuinen sulatettua polymeeriä (yliekstruusio), kun taas toinen puoli on vaarallisen ohut (aliekstruusio).
• Tekninen vika:RF-hitsaus vaatii täydellisesti tasaiset pneumaattiset puristimet. Jos suulaketta pitävä massiivinen metallilevy on millimetrin murto-osallakin poissa linjasta, se kohdistaa epäyhtenäisen paineen saumaan. Halvoista koneista puuttuu rakenteellista jäykkyyttä, jotta ne säilyttäisivät täydellisen kohdistuksen suuren volyymin tuotannon aikana.
• Tarkastuskysymys: Käyttääkö OEM kehittyneitä hydraulisia tai voimakkaasti stabiloituja pneumaattisia puristimia? Suorittavatko he päivittäisiä kalibrointitarkistuksia levyn tasonsäädölle?

Johtopäätös: Yhteistyö Zero-Defect OEM:n kanssa

RF-hitsausvirheiden tunnistaminen on vasta ensimmäinen askel; niiden estäminen vaatiiyhteistyössä huippuvalmistuslaitoksen kanssa. Todelliset Tier-1 OEM-kumppanit eivät luota linjan lopputarkastuksiin havaitakseen virheitä. Ne hyödyntävät reaaliaikaista parametrien seurantaa, investoivat mukautettuihin CNC-koneistettuihin messinkityökaluihin ja noudattavat tiukkoja ISO-sertifioituja laadunvarmistusprotokollia.

Kun brändisi maine ja tulos riippuvat 100 % vedenpitävästä luotettavuudesta, sinulla ei ole varaa tukea tehtaan oppimiskäyrää. Tarkista tarkasti, vaadi avoimuutta ja tee yhteistyötä molekyylifuusioteknologian asiantuntijoiden kanssa.

FAQ: RF-hitsauksen laadun tarkastus

K: Kuinka voin testata, onko RF-hitsattu sauma "kylmähitsaus" tehdaskäynnin aikana?

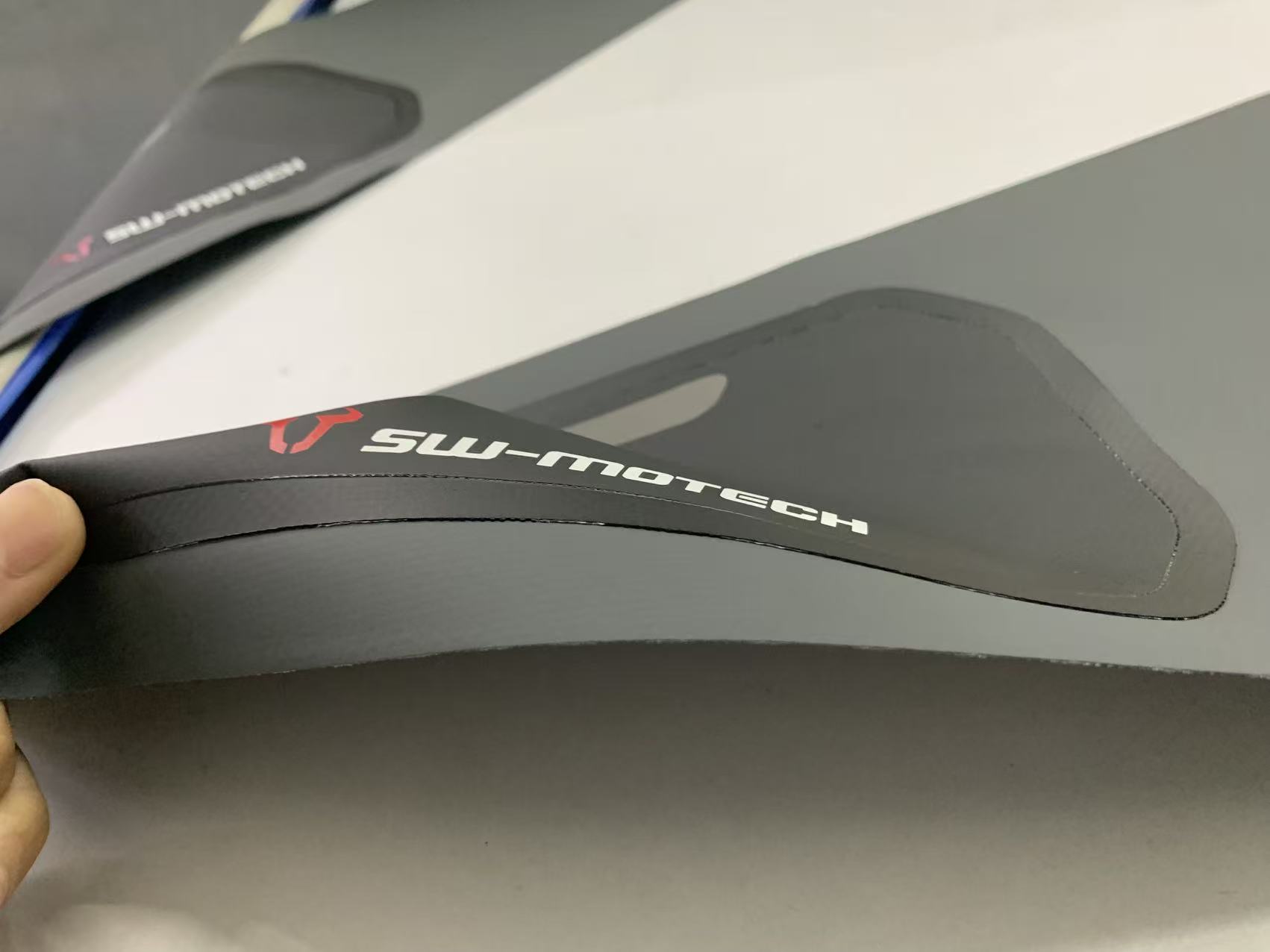

V:Luotettavin manuaalinen testi on tuhoava kuorintatesti. Leikkaa yhden tuuman nauha sauman poikki ja vedä kaksi kerrosta erilleen pihdeillä. Täydellisessä RF-hitsauksessa pohjakankaan pinnoite repeytyy pois ennen kuin itse hitsisauma irtoaa.

K: Miksi nykyisen toimittajani TPU-materiaali näyttää palaneen saumojen ympäriltä?
V:Tämä johtuu todennäköisesti lämpöhajoamisesta tai valokaaresta. Se tapahtuu, kun tehdas käyttää likaisia ​​hitsausmuotteja, käyttää liikaa RF-tehoa tai ei pysty virittämään koneen taajuutta oikein TPU-materiaalin tietylle paksuudelle.

K: Vaikuttaako messinkimuotin laatu lopulliseen RF-hitsaukseen?
V:Täysin. Halvat, huonosti koneistetut meistit jakavat lämmön ja paineen epätasaisesti aiheuttaen epäsymmetrisiä hitsejä ja heikkoja kohtia. Ensiluokkaiset OEM-tehtaat investoivat räätälöityihin CNC-koneistettuihin messinkimuotteihin, jotka on räätälöity tuotteesi tietyn geometrian mukaan varmistaakseen virheettömän reunasta reunaan sulautumisen.
