IPX8 vedenpitävän repun valmistusprosessi

Sealock on IPX8 vedenpitävä reppuvalmistaja ja OEM-toimittaja. IPX8:n saavuttaminen puhelintaskussa on tarkkuusongelma pienellä suljetulla tilavuudella. Sen tavoittaminen 65 litran kantavalla repulla on täysin erilaista kurinalaisuutta: metrejä saumoja senttimetrien sijaan, leveä aukko, jonka tulee tiivistyä tasaisesti koko leveydeltä, runko, joka taipuu kuormituksen alaisena upotettuna, ja tarpeeksi ilmaa, joka aiheuttaa todellista painetta sulkimen sisältä. Tässä oppaassa kerrotaan, kuinka IPX8-paketti todellisuudessa rakennetaan, ja tekniset numerot sen mahdollistavan sulkimen takana.

Miksi asteikko muuttaa ongelman

IPX8 tarkoittaa jatkuvaa yhden metrin upotusta valmistajan ilmoittamaan syvyyteen ja kestoon. Sen huomaaminen suuressa pehmeäsivuisessa pakkauksessa esittelee neljä tekijää, joita pieni sinetöity pussi ei koskaan kohtaa:

• Sauman pituus.65 litran pakkaus kantaa monta kertaa pussin hitsisaumaa. Jokainen ylimääräinen mittari on uusi mahdollisuus marginaalihitsaukseen, joten prosessin yhtenäisyydellä on enemmän merkitystä tilavuuden kasvaessa, ei vähemmän.
• Sisäinen ilmamäärä.Suljettu 65 litran pakkaus vangitsee suuren määrän ilmaa. Upotettuna ilma puristuu ja työntyy ulospäin suljinta ja saumoja vasten – pakkaus on paineen alainen molemmista suunnista kerralla.
• Joustaa kuormituksen alaisena.Kuormattu pakkaus muotoutuu, kun sitä kannetaan, pudotetaan ja painetaan runkoa tai kiveä vasten. Pussi istuu paikallaan; pakkaus työstää saumojaan jatkuvasti.
• Kantavat läpiviennit.Valjaat, lantiovyö ja nostokahvan ankkurit kantavat kaikki painoa kehossa, jonka on pysyttävä tiiviinä. Pussissa on yksi kaulanauha; pakkauksessa on kahdeksan tai enemmän.

Miksi Roll-Top yksin ei pääse sinne?

Roll-top on erinomainen suljin ja oikea valinta useimpiin vedenpitäviin pakkauksiin. Se ei ole paineenkestotiiviste. Se luo labyrinttipolun, joka voittaa sateen, suihkun ja lyhyen upotuksen, mutta sen tiivistysvoima tulee käyttäjän käsistä ja soljesta – se ei ole kontrolloitua, suunniteltua puristusta. Ilmoitettua IPX8-luokitusta varten sulkua on sovellettava amitattava, toistettava puristusvoima yhteensopivaan tiivisteeseen.

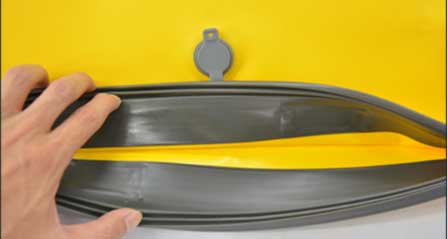

IPX8-pakettimme tekee sen kolmen elementin toimiessa yhdessä: aluonnonkumitiivistenauhaaukkoa pitkin, ataitettava läppäjoka sulkeutuu siihen, ja akeskellä oleva puristushihnajoka puristaa kokoonpanon alas. Kumi tarjoaa joustavuutta; läppä tarjoaa geometrian; hihna antaa voimaa.

Tiivistetekniikka sen takana

Puristustiivisteet elävät tai kuolevat numerossa, josta harvoin keskustellaan pussien valmistuksessa, ja se on kapeampi kuin useimmat ihmiset olettavat.

• Puristusnauha.Kumitiivistettä on puristettava prosenttiosuus sen alkuperäisestä paksuudesta, jotta se tiivistyy. Theihanteellinen on noin 40 %, käytännön maksimi on 50 % ja minimi on noin 10-15 %. Alipurista se, eikä siinä ole tiivistettä;purista se yli 50 %, jolloin kumi ei välttämättä ponnahda ollenkaan— jättää pysyvä rako tiivisteen entiseen paikkaan. Sulkimen suunnittelu tarkoittaa suunnittelua kyseiselle nauhalle, ei vain puristamista mahdollisimman lujasti.
• Kompressiosarja.Kumin kyky työntyä taaksepäin mitataan puristussarjalla, testattuASTM D395. Seos, jonka puristussarja on huono, käyttäytyy hyvin ensimmäisenä päivänä ja lakkaa vähitellen tiivistymästä. Tämä on materiaalispesifikaatio, ei suunnitteluoletus.
• Rentoutuminen.Puristetun tiivisteen palautusvoima putoaa mitattavasti pian asennuksen jälkeen – tunnin sisällä se voi olla noin kolme neljäsosaa alkuperäisestä arvostaan. Suora vika on epätodennäköinen, mutta vuoto on mahdollista, jos suunnittelussa ei olisi marginaalia. Joten kiristysjärjestelmä on määritelty korkeuden mukaan teoreettisen minimin sijaan.

Vaikein osa: Tasainen kiinnitys leveän aukon poikki

Tässä suuri pakkaus eroaa eniten pienestä suljetusta tuotteesta. Keskellä oleva puristushihna kohdistaa suurimman voimansa aukon keskellä ja vähitellen vähemmän päitä kohti. Tiivistetekniikalla on nimi tuloksena olevalle ongelmalle – voiman keskittyminen puristuskohdassa, alipuristus poispäin siitä – ja klassiset vastaukset pätevät:

• Puristus pysähtyyjotka estävät tiivisteen puristumisen yli palautusrajan, jossa hihna vetää voimakkaimmin.
• Jäykistetty läppä, joten sulkemisvoima leviää aukkoa pitkin sen sijaan, että se hajoaisi muutaman senttimetrin hihnan kummallekin puolelle.
• Voimakäyrälle valittu tiivisteprofiili ja durometrisulkeminen todella tarjoaa, ei yhtenäistä ihannetta.
• Taita geometria päissä, koska taitettavan läpän on käännettävä kulma aukon molemmissa päissä – sama kulmien niputtaminen, joka vaikuttaa kaikkiin leveästi taitettuihin sulkimiin.

Epätasainen kiinnitys on tämän suljintyypin klassinen vikatila: tiiviste, joka pysyy keskellä ja aukeaa toisesta päästään, läpäisee satunnaisen uppoamisen ja vuotaa jatkuvassa paineessa. Tasaisuuden varmistaminen koko leveydeltä, ei vain hihnan kohdalta, on pakollinen tarkastusvaihe.

Shell: Enemmän saumaa, vähemmän toleranssia

• Materiaali.420D-nailonille laminoitu TPU on oikea kuori tälle luokalle – nailonpohja kestää repeytymis- ja kulutuslujuutta, TPU tarjoaa hydrolyysin kestävyyden, UV-stabiilisuuden, kylmäjoustavuuden ja hitsattavuuden. TPU sietää myös ladatun pakkauksen jatkuvaa taipumista paljon paremmin kuin jäykkä pinnoite.
• Hitsaus taajuudella 27,12 MHzilman neulan reikiä missään esteessä. Suuressa pakkauksessa hitsausparametrien stabiilisuus koko tuotantojakson ajan on suurin yksittäinen tekijä sen suhteen, säilyttääkö erä arvonsa.
• Vahvistettu hankauspohja.Pohjapaneelia vedetään ja lasketaan alas enemmän kuin mikään muu pinta, ja IPX8-tuotteessa läpikulunut pohja on tiivistysvirhe, ei vain kosmeettinen vaurio.
• Ennen hitsausta ommeltu kuorma-ankkurit.Valjaat, lantiovyö ja vetokahvan ankkurit ommellaan litteisiin paneeleihin ensin suurella jännityksellä, joten rei'itys päätyy hitsatun ihon alle ja kuorma leviää ommeltulle jalanjäljelle. Vain hitsatut ankkurit kuoriutuvat jatkuvan leikkauksen alla.

Tuotantojärjestys

1. Materiaalin lavastus ja leikkaus— paneelit leikattu tiukkaan toleranssiin, koska hitsaussaumassa ei ole varaa imeä ajautumista.
2. Osakokoonpanon ompelu— valjaat, lantiovyö, takapaneeli, sivutaskut ja kiinnitysnarut, jotka on rakennettu moduuleiksi.
3. Kuormituspisteen ompeleminen litteisiin paneeleihin— ankkurit kiinnitetään suurella jännityksellä ennen kuoren sulkeutumista.
4. Muotin asennus ja HF-hitsaus— kuori on sulautunut yhtenäiseksi tiiviiksi kuoreksi, joka peittää ommeltuja jalanjälkiä.
5. Tiivisteiden liimaus— luonnonkuminen tiivistenauha kiinnitetty kunnolla koko aukon pituudelta. Mikä tahansa poikkeama tässä muuttuu myöhemmin epätasaiseksi puristuskaistaksi.
6. Läppä- ja puristushihnakokoonpano— läpän geometria asetettu taittumaan suoraan tiivisteeseen, hihnaan ja ankkuroituun laitteistoon.
7. Sulkemisen vahvistus— puristus tarkistetaan koko leveydeltä, ei vain hihnasta.
8. Vuodon määritys ja pakkaus.

Tuotteen perusteet

Nämä hitsatut pakkaukset ovat yhtäläiset lähtökohdat OEM-tilaukselle – mikään ei ole toista parempi; IPX8-rakenne on todennettujen IPX7-rulla- ja ilmatiiviiden vetoketjurakenteiden rinnalla:

Kuva	Malli ja tekniset tiedot	Tiivistysjärjestelmä ja luokitus	MOQ
	SL-J033 Waterproof Expedition Pack— 45L / 55L / 65L (34 × 23 × 58 / 68 / 78 cm); 1 916 / 1 968 / 2 043 g; TPU laminoitu 420D nylonille; raskaiden vahvistettu hankauspohja; sisäinen verkkotasku; sivutasku, sivuripsien nyörit, koukku-and-silmukka -paneeli, heijastavat putket; pehmustetut olkahihnat, rintalastan hihna, pehmustettu lantiovyö, nostokahva; keltainen/musta.	IPX8— luonnonkumitiiviste + taitettava läppä + keskellä oleva puristushihna	300-500
	SL-E103 vedenpitävä reppu ilmatiiviillä vetoketjulla— 45L (30×22×73 cm); TPU vedenpitävä pinnoite; tietokoneen sisäinen kerros; näyte 15 päivää.	Ilmatiivis vetoketju – vahvistettu IPX7, laaja nopea pääsy	500
	SL-E090 ilmatiivis kuivareppu— 60L (36×25×80 cm); TPU; musta, keltainen, punainen; taittuu alas kuljetusta varten; kelluu.	Roll-top - suuri ilmamäärä, kelluvuus suunnittelun mukaan	300-500
	SL-E039 TPU kuivareppu- 25 litraa; 420D nylon päällystetty TPU:lla; kaksi säädettävää olkahihnaa ja vyötäröpainike; näyte 3-5 päivää.	Roll-top – vahvistettu IPX7 hitsatussa TPU-kuoressa	300-500
	SL-E977 Kajakkikuivareppu- 28 litraa; 500D PVC 0,5 mm; puolipyöreä kuori; puhelin ikkuna; monitoimi lukko; sivutäyttö/tyhjennysventtiili; EVA takapaneeli.	Roll-top venttiilillä – ohjattu ilmanhallinta suljetussa rungossa	300-500

Tiivistysjärjestelmä, tiivisteen tekniset tiedot, kapasiteetti, kuoren materiaali, valjaiden kokoonpano, laitteisto ja tuotemerkki ovat kaikki määriteltävissä tilauskohtaisesti, tai pakkaus voidaan kehittää luonnoksesta. Huomaa, että SL-J033 käyttää kolmea kapasiteettia yhdellä tiivistysalustalla, joten IPX8-ohjelma voi kattaa 45–65 litraa ilman kolmea erillistä sulkukehitystä.

Laadunvalvonta IPX8-pakkaukselle

Laatu on jaettu kolmeen tasoon.IQCkattaa saapuvan TPU-laminoidun kankaan pinnoitteen paksuuden, tarttuvuuden ja hitsattavuuden sekätiivistevarasto durometrille ja puristussarjalle, ja nauhat, vaahtomuovi, soljet ja tarvikkeet allekirjoitetun standardin vastaisesti.IPQCkattaa leikkaustoleranssin, hitsin eheyden ja hitsin leveyden, tiivisteen liitoksen oikeellisuuden aukon varrella, läpän ja hihnan kokoonpanon, kuorma-ankkurin ompeleet japuristustarkistus sulkimen koko leveydeltä— näytehitsausten kuorimistestit jokaisen ajon alussa.OQCkattaa ISO 2859 AQL -näytteenoton, upotustestauksen ilmoitettuun syvyyteen ja kestoon asti sekä kultanäytteen vertailun, jossa on saatavilla SGS- tai QIMA-sertifikaatti – ja IPX8-vaatimuksen osalta ostajien tulee odottaa testiraporttia, jossa ilmoitetaan syvyys, ei vain luokitus.

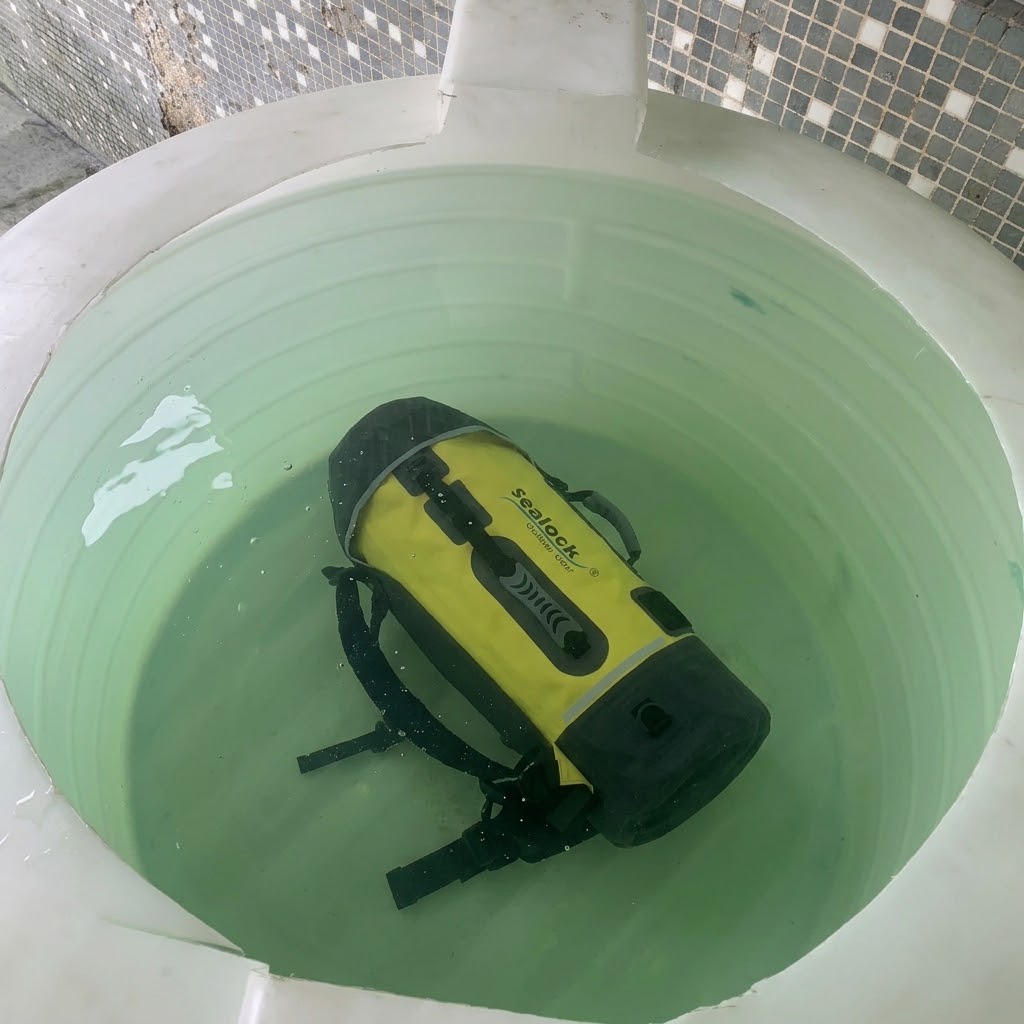

Sealock suorittaa myös tiukasti asiakkaan täydellisen tarkastusmenettelyn valmiille tuotteille:laatikon purkaminen, tyhjiöimu, 24 tunnin staattinen lepo ja ilmavuodon määritys. Tällä on suurempi merkitys isossa pakkauksessa kuin missään muualla sarjassa: hidas vuoto, jonka suuri tiivistetty määrä voi peittää lyhyen upotuksen aikana, tyhjentää silti mitattavasti koko päivän ajan. Laboratoriossa suoritetaan lisäksi hitsaus- ja kuoriutumislujuus, tiivisteen puristussarja, sulkemisjaksotestaus, sauman lujuus 1500+ syklin kuormitustestillä ja nykiminen valjaiden ja lantiovyön ankkureilla, hankaus, repeytys, vetolujuus, suolasuihku, UV, värinkesto ja väriero.

UKK: IPX8-reppujen tuotanto

K: Miksi roll-top-pakkaus ei voi olla IPX8-luokitusta?
V: Koska roll-topin tiivistysvoima tulee siitä, kuinka käyttäjä taittaa ja puristaa sen, ei suunnitellusta puristamisesta. Se on erinomainen sadetta, roiskeita ja lyhyttä upotusta vastaan ​​– minkä vuoksi roll-top-pakkauksillamme on vahvistettu IPX7-luokitus – mutta ilmoitettu IPX8 tarvitsee tiivisteen, joka on puristettu hallitulla, toistettavalla puristusvoimalla.

K: Kuinka paljon tiivistetiivistettä tulee puristaa?
V: Melko kapeaan nauhaan: noin 40 % alkuperäisestä paksuudesta on ihanteellinen, 50 % on käytännöllinen maksimi, ja alle 10–15 % ei ole luotettavaa tiivistettä. Jos puristat yli 50 %, kumi ei ponnahda, mikä luo pysyvän raon.

K: Mistä tiedät, että tiiviste tiivistyy vielä kahden vuoden kuluttua?
V: Määrittämällä pakkausjoukko – testattu ASTM D395:n mukaan – sen sijaan, että se oletetaan. Seos, jolla on huono puristussarja, tiivistyy ensimmäisenä päivänä ja pysähtyy asteittain. Tiivistevaraston durometri ja puristussarja tarkistetaan saapuvan tarkastuksen yhteydessä.

K: Mikä IPX8-paketissa on vaikeinta saada oikein?
V: Tasainen kiinnitys leveän aukon yli. Keskimmäinen puristushihna keskittää voiman keskelle ja tuottaa vähemmän päissä, joten suljin tarvitsee jäykistetyn läpän, puristusrajoittimet ja tiivisteprofiilin, joka on sovitettu todelliseen voimakäyrään – sitten puristus tarkistetaan koko leveydeltä tarkastuksen aikana.

K: Kelluuko IPX8-paketti?
V: Suljettu pakkaus vangitsee ilmaa ja kelluu, mikä on hyödyllistä – mutta sama loukkuun jäänyt ilma työntyy ulospäin sulkimessa, kun se upotetaan, joten vaippa ja tiiviste on rakennettava molemmista suunnista tulevaa painetta varten.

K: Mitä meidän pitäisi pyytää IPX8-väitteen tueksi?
V: Ilmoitettu syvyys ja kesto sekä valmiin tuotteen testiraportti. IPX8 ilman ilmoitettua syvyyttä ei ole todennettavissa, ja se on yleisin vedenpitävien varusteiden ylivaatimus.
