Räätälöity vedenpitävän kantolaukun valmistusopas

Sealock on mukautettu vedenpitävä laukkujen valmistaja ja OEM-toimittaja. Useimmat hankintaoppaat pysähtyvät kaupallisiin ehtoihin; tämä menee tehtaan lattialle. Hitsattua kantolaukkua ei ole ommeltu yhteen – se on sulatettu, paneeli paneelilta, korkeataajuisen sähkökentän alla, ja melkein kaikki, mikä voi mennä pieleen vedenpitävässä pussissa, juontaa juurensa siitä, mitä siinä puristuksessa tapahtuu. Tuotantojärjestyksen ymmärtäminen kertoo ostajalle, mitä hänen tulee määrittää, mitä pyytää ja mitkä ovat mukautetun suunnittelun realistiset rajoitukset.

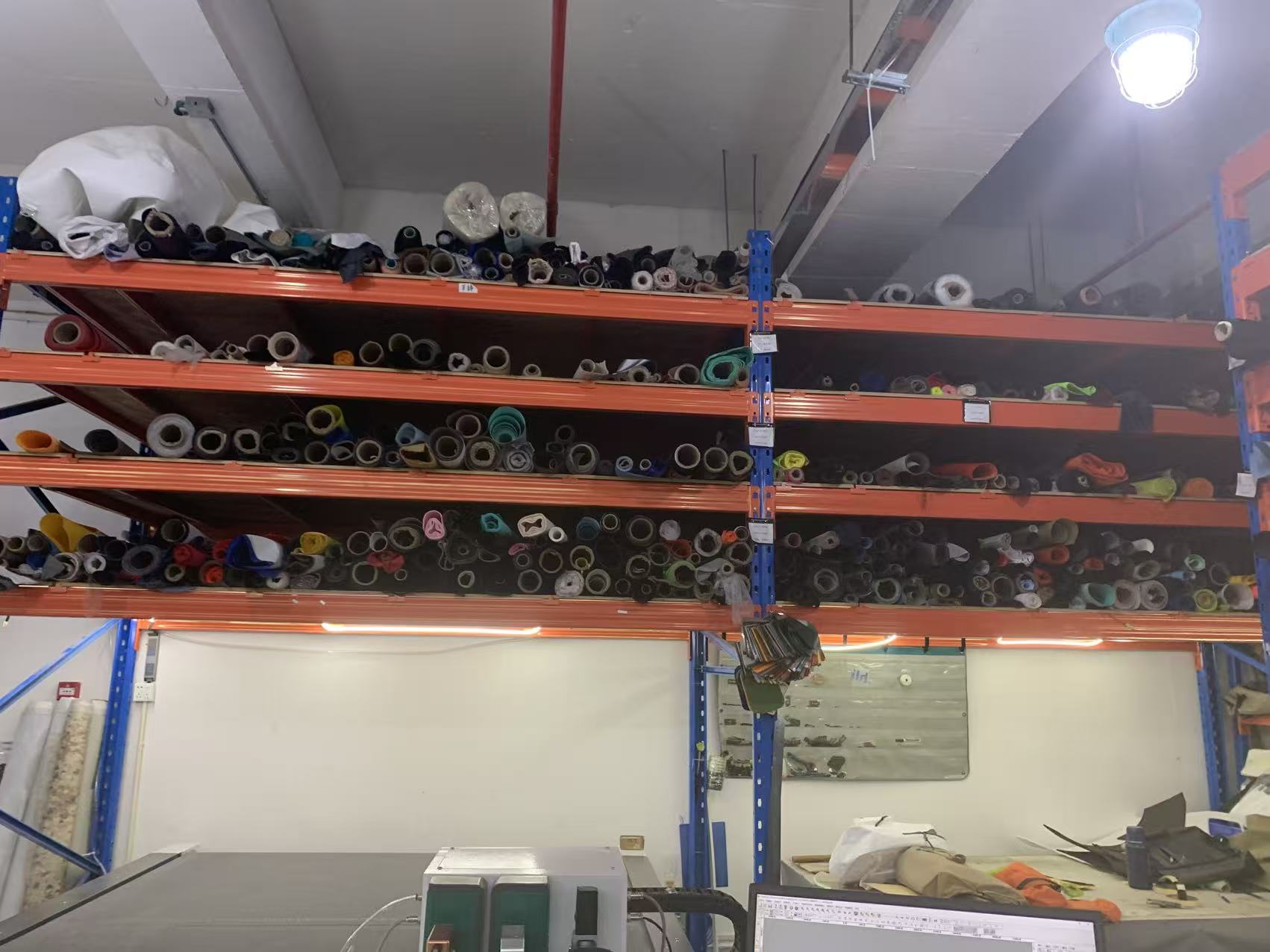

Vaihe 1: Materiaalin valinta – kaikkia kankaita ei voida hitsata

Suurtaajuinen hitsaus toimii vain polaarisilla kestomuoveilla – materiaaleilla, joiden molekyylit reagoivat vaihtuvaan sähkökenttään. PVC, TPU, nylon, PET ja EVA ovat kaikki kelvollisia; tavalliset polyolefiinit eivät. Tämä on kova rajoitus, ei mieltymys: kangas, joka ei ole hitsattava, on ommeltava, eikä ommeltu hihna voi olla aidosti vedenpitävä.

• 500D PVC-peite— sitkeä, kulutusta kestävä, kustannustehokas ja yksi helpoimmin johdonmukaisesti hitsattavista materiaaleista.
• TPU-pinnoitettu nylon (420D ja ylöspäin)— kevyempi, pehmeämpi, joustavampi kylmissä olosuhteissa ja se hitsautuu korkealla sidoslujuudella.
• Pinnoitteen paksuus— hitsaus sopii ohuille kalvoille ja päällystetyille kankaille; pinnoitteen on oltava riittävän paksu sulaakseen, mutta prosessin kestoalueella.

Materiaalivalinnat vaikuttavat myös loppuvaiheisiin: elastiset TPU-päällysteiset kankaat eivät repeydy puhtaasti, joten paneelit yleensä stanssataan hitsauksen jälkeen sen sijaan, että ne repeytyvät levystä. Täydellinen materiaalivertailu on meidänTPU vedenpitävän materiaalin opas.

Vaihe 2: Pussin geometriasta 2D-hitsauskuvioon

Ennen kuin mitään leikataan, kolmiulotteinen nostohihna on muutettava tarkaksi kaksiulotteiseksi hitsauskuvioksi – paneelien tasainen asettelu ja tarkka reitti, jota jokainen sauma seuraa. Tässä kohtaa räätälöity muoto tulee valmistettaviksi, ja kokenut tehdas hylkää mallin, jota ei voida hitsata puhtaasti: erittäin tiukat säteet, yhtenevät saumat ja terävät kulmat on vaikeampi sulattaa tasaisesti kuin pitkiä, lempeitä ajoja.

Vaihe 3: Työstö – meisti, joka muotoilee jokaisen hitsin

Räätälöity hitsattu tuotanto vaatii mittatilaustyönä valmistettuja elektrodeja tai suulakkeja, jotka ohjaavat RF-energian juuri sinne, missä sauma kuuluu. Jotkut toimittajat eivät mainitse tätä etukäteen; on parempi tietää ajoissa:

• Työkalu ilmoitetaan erikseen ja lisää läpimenoaikaa ennen massatuotannon aloittamista.
• Sarja on CAD-tarkistus, työkalutarjous, näytemuottivalmistus, ensimmäisen artikkelin näyte ja sitten lopulliset versiot.
• Kun suulake on olemassa, sitä käytetään uudelleen ajon aikana ja toistuvissa tilauksissa, joten kustannukset kuolevat – mikä on osa sitä, miksi OEM-minimiarvot ovat korkeammat kuin pelkkä varastomallin brändäys.

Vaihe 4: Leikkaaminen

Paneelit leikataan kuvion mukaan tiukan toleranssisäädön avulla, koska hitsatussa saumassa on paljon vähemmän anteeksiantoa kuin ommeltu - ei ole saumanvaraa, joka imee muutaman millimetrin poikkeamaa. Leikkaustarkkuus tarkastetaan prosessin aikana (IPQC) sekä jyväsuunta ja erämerkinnät hyväksyttyjä materiaaleja vastaan.

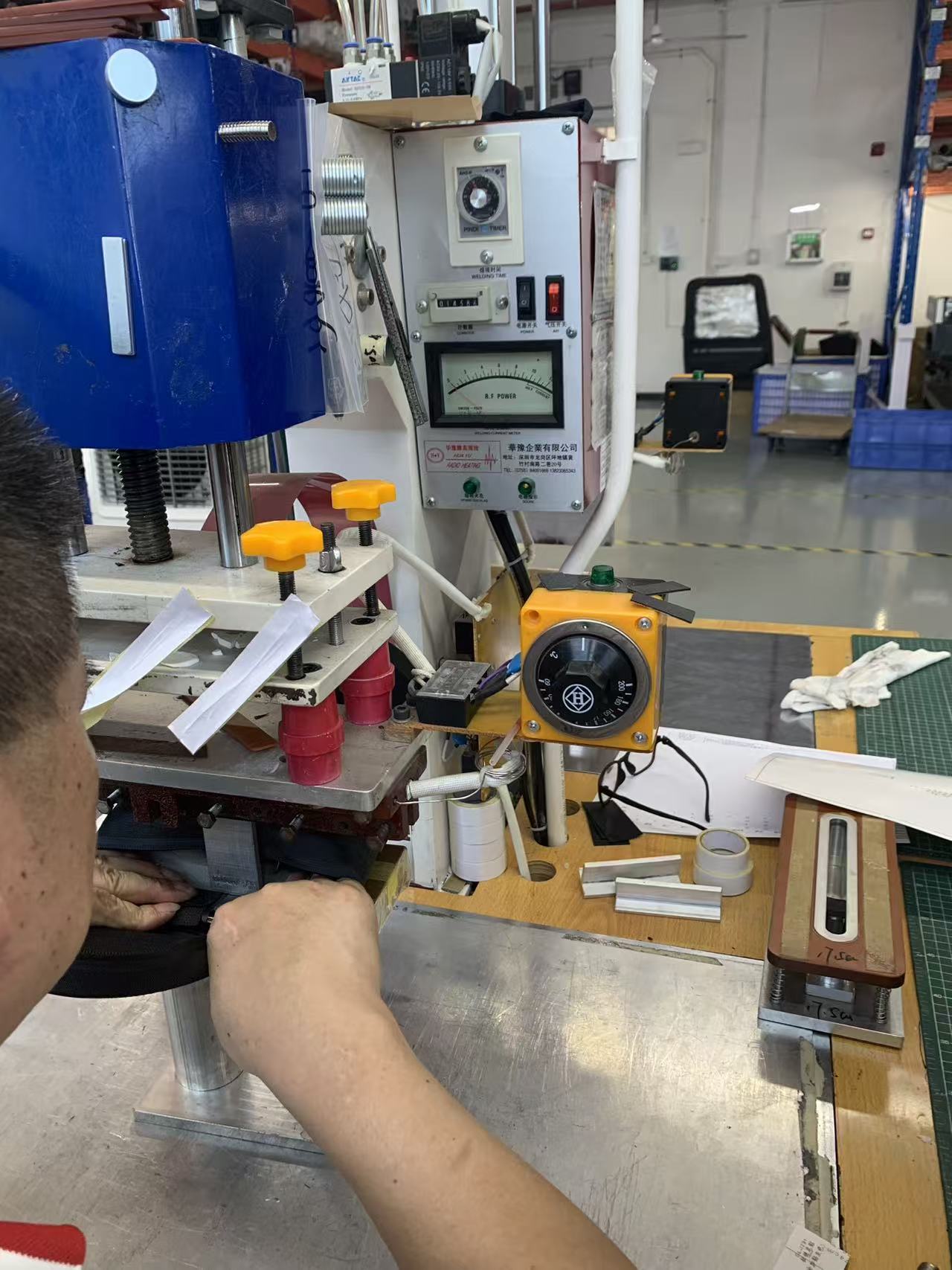

Vaihe 5: Itse hitsaus

Tämä on prosessin ydin. Korkeataajuinen hitsaus taajuudella 27,12 MHz tuottaa lämpöäsisällämateriaalia sen sijaan, että sitä levitettäisiin ulkopuolelta: sähkökenttä saa polaariset molekyylit värähtelemään, ja tämä molekyylikitka sulattaa liitospinnat sisältä. Oikein tehtynä tuloksena on sidos molekyylitasolla, joka voi olla vahvempi kuin perusmateriaali, ilman neulan reikiä ja ilman saumateippiä.

Lattialla sykli kulkee kiinteässä järjestyksessä:

1. asema— paneelit asetetaan täysin tasaisesti elektrodien väliin tasaisella limitysleveydellä.
2. Puristin— pinoon kohdistetaan kova pneumaattinen paine.
3. Energisoi— RF-kenttää käytetään asetetun ajan, tyypillisesti muutaman sekunnin ajan.
4. Sulake— sisäinen lämpö sulattaa liitospinnat paineen alaisena.
5. Jäähdytä paineen alla— puristin pysyy kiinni, kun sauma jähmettyy. Tätä vaihetta ei voi kiirehtiä.
6. Vapauta ja tarkasta— Sauma tarkistetaan ennen kuin osa liikkuu.

Mikä menee pieleen lehdistössä

• Kylmät hitsit— jos sykli on kiireinen tai teho on väärä, painetaan, mutta pinon keskikohta ei koskaan saavuta lämpötilaa. Sauma näyttää hienolta ja kuoriutuu myöhemmin. Esilämmitys ja oikea viipymäaika estävät sen.
• Saastuminen— ilmassa oleva silikoni tai irroke TPU-pinnalla häiritsevät sidoskemiaa ja aiheuttavat vikoja, jotka ovat näkymättömiä tarkastuksessa. Puhtaat työkalut ja valvottu alue ovat tärkeitä.
• Kaarevat— likainen tai huonosti eristetty työkalu voi kaarella ja vahingoittaa sekä suulaketta että materiaalia; puskurikerrokset ja puhtaat elektrodit estävät sen.
• Epätasainen paine— elektrodit on kalibroitava niin, että energia ja voima jakautuvat tasaisesti, tai sauman toinen pää sulaa.
• Epäjohdonmukaiset parametrit— Dokumentoidut SOP-menetelmät ja testihitsaukset ennen jokaista tuotantoa tekevät tuloksista toistettavissa tuhansissa yksiköissä.

Vaihe 6: Hihnan ankkurit – hihnakohtainen vaihe

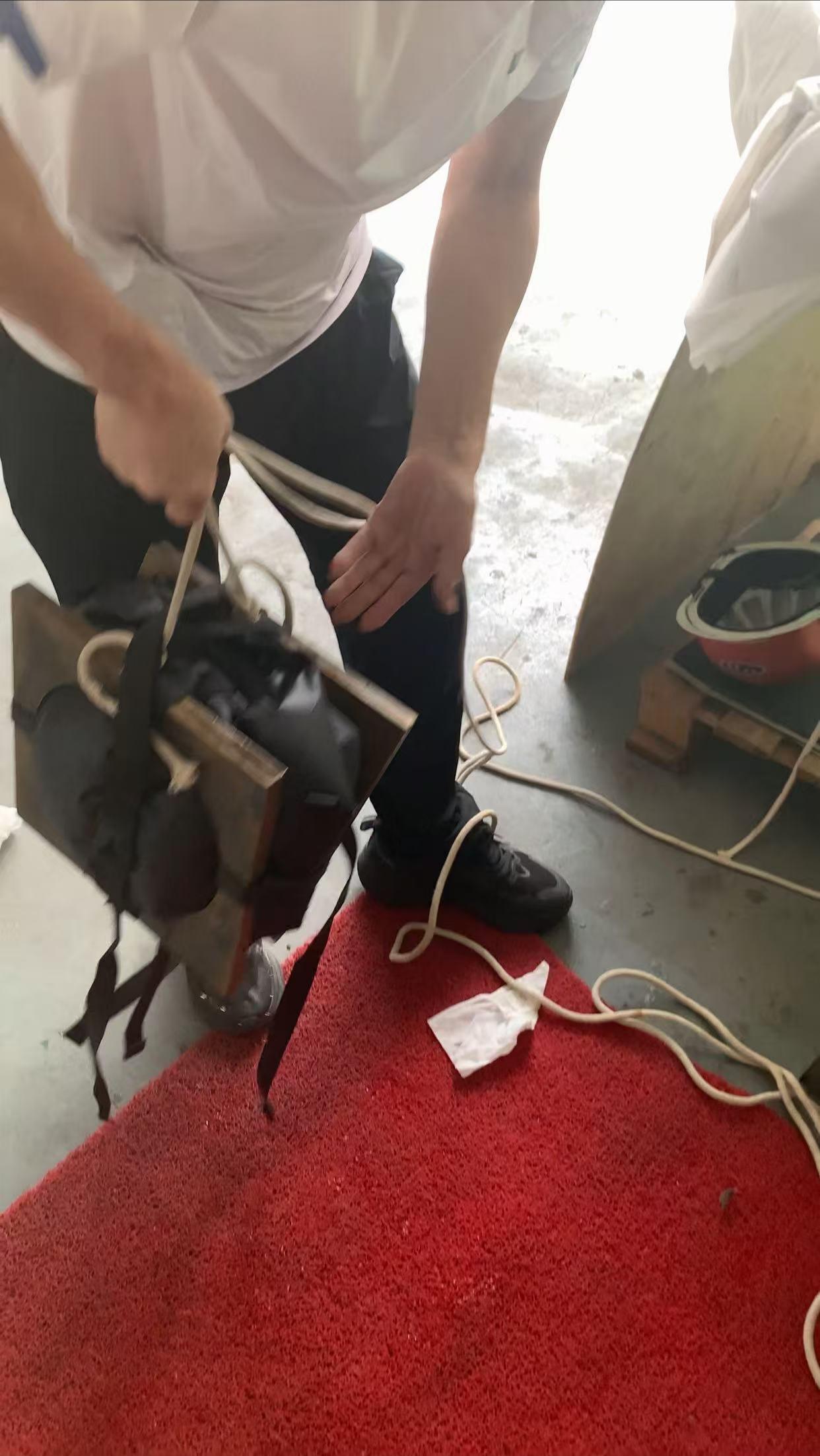

Hihnassa koko kuorma kulkee hihnan kiinnityspisteiden läpi, mikä tekee niistä tämän luokan määrittävän tuotantovaiheen. Kahdella asialla on väliä: ankkurin on oltava riittävän vahva yhden hihnan kuormitusreitille, eikä se saa vaarantaa vedenpitävää estettä. Ankkuripaikan hitsaaminen kuoreen pitää esteen yhtenäisenä, jossa ommeltu hihna puhkaisee sen. Sen jälkeen ankkurit testataan kuormitus- ja nykimistestiä sen sijaan, että niitä arvioitaisiin silmän perusteella – hihnan repeytyminen on kantoliinakategorian vahingollisin valitus, ja se on tuotantoongelma ennen kuin se on suunnitteluongelma.

Vaihe 7: Sulkeimen asentaminen

Sulkeminen on toinen korkean riskin käyttöliittymä. Ilmatiivis vetoketju on hitsattava paneeliin aukottomalla sidoksella, jotta tiiviste kulkee jatkuvasti kankaasta vetoketjuteippiin; mikä tahansa aukko kyseisessä risteyksessä muuttuu paineen alaisena vuotoreitiksi. Roll-top-mallissa yläosa on hitsattu ja vahvistettu, jotta se kestää toistuvan taittamisen, ja soljen nauha on ankkuroitu samalla tavalla kuin hihnakohdat. Näiden kahden järjestelmän välisiä kompromisseja verrataan oppaassammeroll top vs vedenpitävät vetoketjulliset retkeilykassit oem-projekteihin.

Vaihe 8: Kokoaminen, laitteisto ja brändäys

Kun tiivistetty runko on valmis, muut osat jatkavat: soljet, D-renkaat, ripsien nauha, pehmustettu hihna, hengittävä takapaneeli ja sisäiset jakajat. Brändäys tehdään silkkipainolla, kuumapuristamalla tai hitsatulla logolla – ja koska kuori on tiivis este, mikään brändäysmenetelmä ei saa rei'ittää sitä. Pakkaus noudattaa ostajan spesifikaatiota: polybag, hangtag, hoitokortti, viivakoodi, sisä- ja päälaatikko.

Vaihe 9: Testaus ja laatuportit

Laatu on aidattu kolmeen tasoon sen sijaan, että se tarkistetaan kerran lopussa:

• IQC— saapuva kangas, vetoketjut, soljet ja nauha allekirjoitettua värikorttia vasten, värierolla ja kestävyydellä.
• IPQC— leikkaustoleranssi, hitsin eheys, ankkurin kokoonpano ja sulkimen asennus tarkastetaan linjalla pussien rakentamisen yhteydessä.

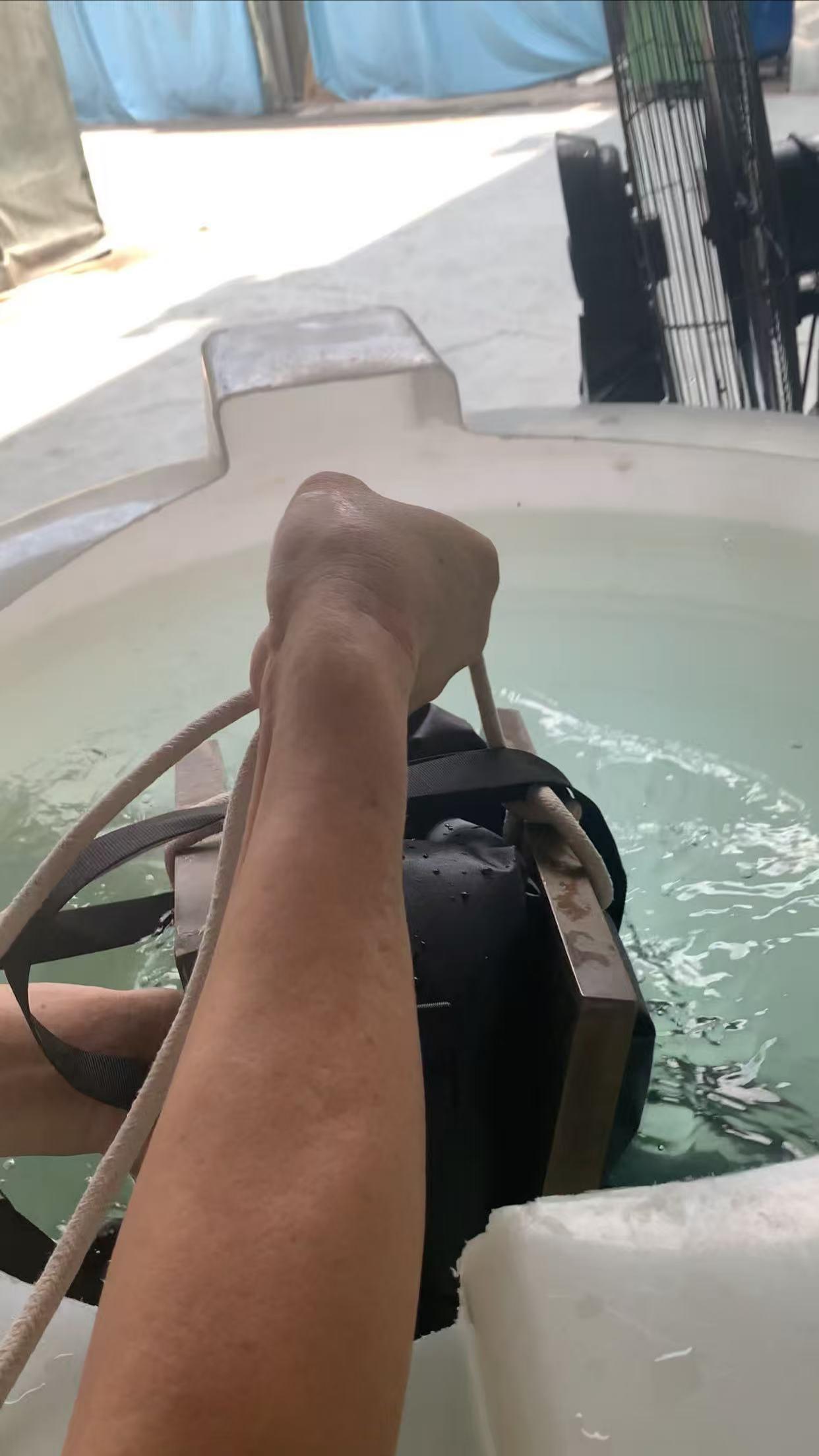

• OQC— AQL-näytteenotto arvolla 2,5/4,0, todellinen veteen upotustesti valmiille pusseille ja vertailu allekirjoitettuun kultanäytteeseen SGS- tai QIMA-tarkastuksella.

Tukeva laboratoriopaketti kattaa hitsin tarttuvuuden ja kuoriutumislujuuden, 1 500+ syklin kuormitustestin sekä hihnaankkureiden nykimisen, vetoketjun kierron 3 000 kertaa, hankausta, vetolujuutta, suolasumua, värinkestoa ja värieroa. Sinetöityjen pääosastojen IPX7-luokitus – yksi metri 30 minuuttia – on todistettu valmiissa pussissa pikemminkin kuin kangaskuvion perusteella.

Mitä tämä tarkoittaa suunnitteluesittelyllesi

• Määritä hitsattava materiaali— PVC- tai TPU-pinnoitettu kangas; hitsaamaton kangas pakottaa ompelemaan ja menettää vedenpitävyyden.
• Pidä geometria hitsausystävällisenä— kevyet säteet ja puhtaat saumat hitsaavat johdonmukaisemmin kuin tiukat kulmat ja yhtyevät saumat.
• Budjetti työkaluille— mukautettu muoto tarvitsee mukautetun muotin, joka ilmoitetaan erikseen ja jolla on oma läpimenoaika.
• Yksityiskohtaiset hihnaankkurit— rakenne, leveys, pehmusteet, säätöalue, käännettävyys. Tässä hihnat epäonnistuvat.
• Ilmoita luokitus numeroina— valmiin tuotteen upotustestillä ja ilmoittaa, mitkä taskut ovat tiivistettyjä verrattuna vedenpitäviin.
• Salli tarkistukset— odottaa noin kaksi vastaotoskierrosta; työnkulku ja aikajana on määritelty meidänOEM-vedenpitävä laukkujen toimittajaopas.

Tuotteen perusteet

Nämä hitsatut pussit, Sealockistavedenpitävä kantolaukkurivi, ovat samat aloituspisteet mukautetulle projektille - mikään ei ole paremmuusjärjestykseen; brändi voi alkaa mistä tahansa niistä tai tyhjältä arkilta:

Tuotantoehdot

FAQ: Sling Bag tuotanto

K: Miksi et voi hitsata mitään valitsemaamme kangasta?
V: Korkeataajuinen hitsaus toimii vain polaarisilla kestomuoveilla — PVC, TPU, nylon, PET, EVA. Ei-napainen kangas ei sulaudu kentällä ja se on ommeltava, mikä menettää aidon vedenpitävyyden.

K: Mikä on kylmähitsaus ja miten sitä vältetään?
V: Sauma, johon kohdistettiin painetta, mutta materiaalin keskipiste ei koskaan saavuttanut lämpötilaa – se näyttää hyväksyttävältä ja kuoriutuu käytössä. Oikea esilämmitys, viipymäaika ja jäähdytys paineen alla estävät sen, ja sitä tukevat testihitsaukset ja dokumentoidut parametrit ennen jokaista ajoa.

K: Miksi mukautetusta muodosta veloitetaan työkalumaksu?
V: Jokainen hitsattu geometria tarvitsee räätälöidyn muotin ohjaamaan RF-energiaa sauman reittiä pitkin. Se on kertaluonteinen hinta, joka ilmoitetaan erikseen, ja se lisää läpimenoaikaa ennen kuin ensimmäinen näyte voidaan tehdä – sitten sitä käytetään uudelleen toistuviin tilauksiin.

K: Kuinka pysäytät hihnan repeytymisen pussista?
V: Ankkuripaikka hitsataan kuoreen niin, että este pysyy yhtenäisenä ja kuormitusreitti on suunniteltu eikä ommeltu, minkä jälkeen se varmistetaan kuormitus- ja nykimistestillä QC:ssa.

K: Onko hitsattu sauma todella vahvempi kuin ommeltu?
V: Vedeneristystä varten ratkaisevasti - ei ole neulan reikiä, ja molekyylisidos voi olla vahvempi kuin itse perusmateriaali. Ommeltu saumat perustuvat teippiin, joka kohoaa ajan myötä.

K: Vaikuttaako pussin muotoilu siihen, kuinka helposti se voidaan tehdä?
V: Kyllä. Pitkät, kevyet saumat hitsaavat johdonmukaisemmin kuin tiukat kulmat ja yhtyevät saumat. Tarkistamme hitsattavuuden suunnittelun etukäteen ja ehdotamme säätöjä, jotka parantavat sekä laatua että tuottoa.
