Räätälöity tyhjiöpuristuspussin tuotanto – hitsattu TPU

Sealock on mukautettu tyhjiöpuristuspussien valmistaja ja OEM-toimittaja. Vedenpitävän pussin tulee pitää vesi poissa niin kauan kuin se on vedessä. Puristuspussi on säilytettäväilmaaulos jatkuvasti viikkojen ajan paine-eroa vastaan, joka ei koskaan rentoudu. Ilmamolekyylit ovat paljon pienempiä kuin vesipisarat ja tyhjiö ei koskaan lakkaa vetämästä, mikä tekee tästä valikoimamme vaativimman tiivistysongelman. Tämä opas kattaa näiden pussien todellisen rakentamisen – venttiilin, sulkimen, pumpun integroinnin ja täyttötestin, joka havaitsee sen, mitä mikään muu ei tee.

Venttiili on tuote

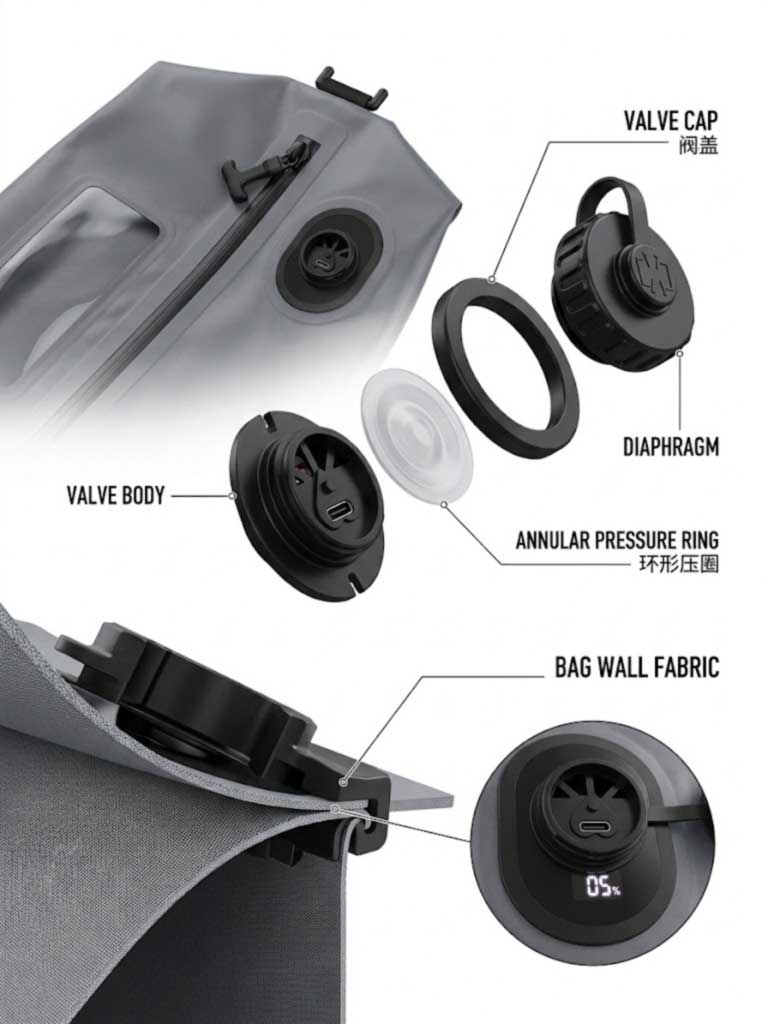

Kaikki muu voi olla oikein ja huono venttiili menettää tyhjiön yön yli. Puristuspussin yksisuuntaisella venttiilikokoonpanolla on erityinen anatomia, ja jokainen osa tekee tehtävänsä:

• Sisäinen venttiilirunko laipalla, istuu pussin sisällä, sen laippa koskettaa pussin seinämän aukon ympärillä olevaa aluetta.
• Joustava kalvojoka taipuu pois pussista päästääkseen ilman ulos imulla ja sulkeutuu sitten, kun paine sisällä on alhaisempi kuin ulkona vallitseva paine. Paremmat mallit antavat kalvonvaihtelevan jäykkyyden alueetyhtenäisen joustavuuden sijaan.
• Projisoitu rengasettä pallea kohtaa sisäänsälineaarinen kosketus— todellinen tiivistyslinja ja geometria, joka päättää, kestääkö tyhjiö yön vai kauden.
• Ulkokuori tai kiinnitysrengasasennettu ulkopuolelle, joka napsahtaa tai kiertyy ulkonevan venttiilirungon päälle jajää pussimateriaalin kahden komponentin väliin.

Tämä viimeinen kohta on tärkein valmistusperiaate: venttiili onmekaanisesti kiinnipussin seinän läpi sekä liimattu siihen. Kumpikaan ei yksin riitä – sidos ilman sieppauksen kuoriutumista toistuvissa pumppusykleissä; sieppaus ilman sidosta vuotaa rajapinnassa.

Liimaussääntö, joka määrittää venttiilin luotettavuuden

Jäykän venttiilirungon liimaus joustavaan pussin seinämään voidaan tehdä liimaamalla tai lämpösidomalla, ja on olemassa vakiintunut periaate, joka kannattaa laittaa eritelmään:ylivoimaisia ​​tuloksia saadaan, kun liimattavat pinnat ovat samanlaista materiaalia.

Käytännön seuraus TPU-pakkauspussille on suora. Jos pussin sisäpinta on TPU, venttiilin laipan tulee olla yhteensopivaa hitsattavaa polymeeriä, jotta liitos on aito materiaalisulatus eikä liimakerros, joka yhdistää kaksi erilaista muovia. Liimasidos on kolmas materiaali, jolla on oma ikääntymiskäyttäytyminen, ja se on juuri sellainen liitos, joka kestää tehdastestin ja epäonnistuu kuuden kuukauden varastoinnin jälkeen.

Ilmoita venttiililaipan materiaali pussilaminaatin rinnalla, ei erikseen. Se on hyödyllisin yksittäinen tuotesarja, jonka ostaja voi lisätä kompressiopussiteknologiaan.

Vikatila Kukaan ei määritä vastaan: Nukkaa

Tämä ansaitsee enemmän huomiota kuin saa, koska tuotetta käytetään lähes yksinomaan tekstiilien kanssa. Venttiilirakenteissa on siivet, jotka pitävät pussimateriaalin ja suuret esineet poissa ilma-aukoista – muttasiivet eivät estä pienten hiukkasten pääsyä ilma-aukoihin, joissa ne joko tukkivat reiät tai estävät kalvoa sulkeutumasta kunnolla, kun evakuointi on valmis.

Vaatteet, vuodevaatteet ja untuvat kaikki irtoaneet kuidut. Fleecen ja untuvatakin kanssa pakattu pussi tuottaa juuri niitä hiukkasia, jotka asettuvat kalvon tiivistyspinnalle. Pussi, joka tyhjenee täydellisesti ja täyttyy sitten asteittain kahden vuorokauden aikana, on hyvin usein kuitujen osittain auki pitämä kalvo, ei vuotava sauma – tästä syystä käyttäjät raportoivat vuodoista, joita he eivät löydä.

Tekniset vastaukset ovat määriteltävissä:

• Suodatinelementtiventtiiliaukon poikki, joten tyhjennetty ilma suodatetaan ennen kuin se saavuttaa kalvon.
• Radiaaliset ilmanohjaimetventtiilin istukan alla — säteittäisesti symmetrisesti järjestetyt rivat, jotka pyyhkivät pussimateriaalin, vaatteet ja vuodevaatteet pois ilmahuokosista evakuoinnin aikana, jotta kangas ei vedä tiukasti venttiiliä vasten.
• Kierrettävä korkki pysäyttimelläpainamalla kalvoa, mikä lisää mekaanisen tiivisteen, joka on riippumaton kalvon omasta sulkemisesta. SL-P1133:ssamme käytetään tiivisteellä varustettua kierrekorkkia juuri tästä syystä: kun pumppu on irrotettu, tiiviste ei enää riipu pelkästään kalvosta.

Sähköpumpun hitsaus paneeliin

Sisäänrakennettu pumppu on jäykkä, sähkökäyttöinen kokoonpano, joka on hitsattu joustavaan tiiviiseen seinään. Vaatimukset kasaantuvat:

• ABS-kotelo tiivistetyllä rajapinnallapaneeliin, hitsattu sisään eikä liimattu.
• Kierrettävä vedenpitävä korkkipumpun päälle, joten elektroniikka on sinetöity, kun sitä ei käytetä.
• Akun säilytys— kenno ja latausportti sijaitsevat suljetussa kotelossa tuotteessa, jota puristetaan ja käsitellään toistuvasti.
• Automaattinen pysäytysohjaus, joten moottori päättää syklin sen sijaan, että se juokseisi suljettua pussia vasten.

Pumpun hitsi on erillinen prosessiikkuna runkosaumoista, omalla parametrillaan ja omalla tarkastuksellaan – ja sen kotelon tiiviste on testattu pussin alipaineenpidätyskyvystä riippumatta.

Ikkunapaneeli ja sulkeminen

Läpinäkyvä ikkunaon eri materiaalien hitsaus: kirkas TPU-kalvo TPU-laminoiduksi kankaaksi. Hallitseva sääntö on, että korkeamman lasisiirtymälämpötilan materiaalin täytyy lämmetä ensin ja johtaa alhaisemman Tg:n materiaaliin; Käytä sitä toisin päin ja kalvo sulaa liikaa, mutta laminaatti ei koskaan sulaudu kunnolla, jolloin ikkuna näyttää hienolta ja irtoaa myöhemmin.

Ikkunapaneelit tarvitsevat myös lattialla käsittelykuria. Kokoonpanoasemamme toimivatvalkoiset käsineet puhdistusliuoksella, pyyhkiä jokainen yksikkö alas ennen ja jälkeen ikkunan ja laitteiston toimenpiteitä - koska öljy tai pöly kirkkaalla kalvolla on sekä kosmeettinen vika että hitsauksen epäpuhtaus.

Sulkeminenon täyspitkä tiivistetty vedenpitävä vetoketju muotoillulla hammasketjulla, hitsattu paneeliin. Tämä on komponentti, joka erottaa hitsatun puristuspussin perinteisestä: tiivistetiivisteinen vetoketju on puristettu tiiviste, kun puristussovitettu vetoketjuliuska ei. Reunasidonta vahvistetussa nauhassa suojaa sitten kehää kulumiselta matkatavaroiden sisällä.

Tuotantojärjestys

1. Leikkaus— koripaneelit, ikkunakalvo ja sidos leikattu toleranssiin; hitsatussa saumassa ei ole varaa imeä ajautumista.
2. Ikkunoiden hitsaus— kirkas kalvo hitsattu runkopaneeliin erilaisilla materiaaliparametreilla.
3. Venttiilien ja pumpun asennus— aukko muodostettu, venttiilin runko paikallaan ja laippa liimattu, kiinnityskansi kiinnitetty tai pumpun pesä hitsattu ja tiiviste paikallaan. Jokainen suorittaa oman parametrisarjansa.
4. Vetoketjun hitsaus— tiivistetty vetoketjuteippi hitsattu paneeliin huokosvapaalla sidoksella, joten tiiviste on jatkuva kankaasta vetoketjuun.
5. Rungon hitsaus— kehäsaumat, jotka on sulatettu taajuudella 27,12 MHz, testihitsaukset ja irrotustestit jokaisen ajon alkaessa.
6. Reunasidonta— kehälle kiinnitetty vahvistettu nauha.
7. Puhdistus— ikkunoiden ja laitteistojen pyyhintä käsineillä.
8. Inflaatiovuototesti— jokainen yksikkö ennen pakkaamista.
9. Lopputarkastus, merkintä ja pakkauserätunnisteella.

Täyttötesti: paine sisäpuolelta

Tämä on askel, joka erottaa puristuspussilinjan yleisestä vedenpitävästä linjasta, ja se toimiijokainen yksikkö näytteen sijaan. Jokaista pussia täytetään ilmapistoolin läpi, kunnes rungossa on positiivinen sisäinen paine, minkä jälkeen se asetetaan sivuun erässä ja tarkkaillaan.

Logiikka on ymmärtämisen arvoinen, koska se on alipainetestin vastakohta ja havaitsee erilaisia ​​vikoja.Inflaatio työntää jokaisen sauman ulospäin sisältä, kuormitetaan hitsit, venttiilin kiinnitys, vetoketjuliitäntä ja ikkunakehys heikoimpaan suuntaan. Ulkoista vedenpainetta vastaan ​​pitävä reunahitsaus avautuu sisäisen paineen alaisena. Pussit, jotka pysyvät ilmalla havaintojakson ajan, kulkevat; kaikki pehmenevät vedetään ja jäljitetään.

Suorita sen rinnalla asiakkaan tarkastusmenettely -laatikon purkaminen, tyhjiöimu, 24 tunnin staattinen lepo ja ilmavuodon määritys— testaa päinvastaista suuntaa, eikä tällä tuotteella ole suorituskyvyn analogia: se on juuri se, mitä loppukäyttäjä tekee pussilla. Näiden kahden välillä tiiviste on todistettu sekä positiivisen että negatiivisen paineen alaisena.

Tuotteen perusteet

Kuva	Malli ja tekniset tiedot	Tuotantokyky se osoittaa	MOQ
	SL-P1083 Puristuspussi sisäänrakennetulla pumpulla— 42×29×11 cm, 13,4L; sähköpumppu hitsattu runkoon; ABS-kotelo suljetulla tiivisteliitännällä; kierrettävä vedenpitävä korkki; USB-C, 1 500 mAh, noin 90 sykliä latausta kohti; 4 000 Pa, noin 15 sekuntia; digitaalinen lähtölaskenta automaattisella pysäytyksellä; hitsattu selkeä TPU-ikkuna; nauhalla sidotut reunat; muotoiltu D-rengas hitsatulla ankkuritasolla.	Sähkökäyttöinen kokoonpano hitsattu tiiviiseen seinään – sarjan monimutkaisin rakennelma	300
	SL-P1133 Puristuspussi käsipumpulla— 48×29×10 cm, 13,9 L;ruuvitiivisteinen ilmaventtiili kierrekorkilla ja tiivisteellä; ABS-venttiilikotelo silikonitiivisteellä; sovitettu mäntä käsipumppu; valettu TPU ote välilehdet; hitsattu selkeä TPU-ikkuna; jopa 70 % äänenvoimakkuuden vähennys.	Kalvosta riippumaton mekaaninen tiiviste – vankkain venttiiliarkkitehtuuri	300
	SL-P1082 Travel Vacuum Puristuspussi- kolme kokoa, 14L / 20L / 33L; TPU-laminoitu kangas; korkean taajuuden hitsatut saumat; täyspitkä suljettu vedenpitävä vetoketju; keskelle asennettu yksisuuntainen venttiili; IPX6; pumppuvapaa käsipuristus.	Venttiilien integrointi kolmessa koossa jaetussa työkalulogiikassa	500

Venttiilin arkkitehtuuri, suodatin- ja deflektorivarustus, pumpun tyyppi, ikkunapaneeli, vetoketju, reunasidonta, ripustustarvikkeet, koot, väritys ja tuotemerkki ovat kaikki määriteltävissä tilauskohtaisesti, tai pussi voidaan kehittää luonnoksesta.

Laadunvalvonta

Laatu on jaettu kolmeen tasoon.IQCkattaa saapuvan TPU-laminaatin pinnoitteen paksuuden, tarttuvuuden ja hitsattavuuden sekä plusventtiilikokoonpanot, kalvot, tiivisteet, pumppuyksiköt, akut, suljetut vetoketjut ja sidenauhaallekirjoitettua standardia vastaan, värierolla ja kestävyydellä.IPQCkattaa leikkaustoleranssin, ikkunan hitsausparametrit, venttiilin istukan ja kiinnityksen, pumppupesän tiivisteen, vetoketjun hitsauksen jatkuvuuden ja kehähitsauksen eheyden sekä näytehitsausten kuorimistestit jokaisen ajon alussa.OQCkattaa ISO 2859 AQL -näytteenoton, tyhjiön pidätystestauksen ja kultanäytteiden vertailun, ja saatavilla on SGS- tai QIMA-tarkastus.

Niiden välissä on kaksi suuntatestiä:100 % inflaatiovuototestauspositiivisen sisäisen paineen alla ja asiakkaan tarkastusmenettelylaatikon purkaminen, tyhjiöimu, 24 tunnin staattinen lepo ja ilmavuodon määritysnegatiivisen paineen alla. Laboratoriossa suoritetaan lisäksi hitsausliima- ja kuoriutumislujuus, vetoketjun väsymisjakso, venttiilin kierto, pumppujakson ja akun latausjakson testaus, pumppukotelon tiivistetestaus, puhkaisu- ja repeämiskestävyys, vetolujuus ja murtuminen, ikkunan taipuisuus ja kirkkaus, hankausta ja värinkesto.

FAQ: Puristuspussien tuotanto

K: Miksi puristuspussit menettävät tyhjiön, kun saumat näyttävät hyviltä?
V: Usein se on kalvo eikä sauma. Vaatteiden ja vuodevaatteiden irtoamat kuidut voivat päästä venttiilin ilma-aukoihin ja pitää kalvon osittain auki, joten pussi täyttyy hitaasti – minkä vuoksi käyttäjät raportoivat vuodoista, joita he eivät löydä. Suodatinelementti, radiaaliset ilmanohjaimet ja kierrettävä korkki käsittelevät sitä.

K: Miten venttiili kiinnitetään pussiin?
V: Mekaanisella kiinnityksellä ja yhteenliittämisellä — pussin seinämä jää loukkuun venttiilirungon sisäisen laipan ja ulomman pidätyskannen väliin, ja laippa on kiinnitetty seinään. Yksin liimaus kuoriutuu toistuvissa pumppusykleissä; kaappaus yksin vuotaa käyttöliittymässä.

K: Mitä materiaalia venttiilin tulee olla?
V: Yhteensopiva pussin sisäpinnan kanssa. Samanlaisten materiaalien väliset sidokset ovat huomattavasti luotettavampia kuin erilaisten muovien väliset liimaliitokset, joten TPU-pussissa venttiilin laipan tulee olla yhteensopivaa hitsattavaa polymeeriä. Ilmoita se laminaatin viereen.

K: Miksi pussit puhaltaa sen sijaan, että ne vain imuroittaisiin?
V: Koska nämä kaksi löytävät erilaisia ​​vikoja. Täyttö kuormittaa jokaista saumaa, venttiilin pidikettä, vetoketjun liitäntää ja ikkunakehystä ulospäin sisältäpäin – heikoimpaan suuntaan. Testaamme jokaisen yksikön inflaatiotestauksen ja alipainetestaamme myös 24 tunnin pitolla.

K: Onko sisäänrakennettu pumppu vaikeampi valmistaa?
V: Huomattavasti. Joustavaan tiivistettyyn seinään hitsattu sähkökäyttöinen kokoonpano tarvitsee omat hitsausparametrinsa, tiivistetyn ABS-kotelon, kierrettävän vedenpitävän korkin sekä kotelon tiivisteen, moottoripyörän käyttöiän ja akun latausjakson riippumattoman testauksen.

K: Mitkä ovat MOQ ja läpimenoajat?
V: 300 kappaleesta pumppumalleissa ja 500 kappaleessa kolmikokoisessa matkasarjassa, näytteet 7–15 päivässä ja tuotanto 30–45 päivää hyväksynnän jälkeen.
