Mukautetun kajakkilaukun tuotantoopas

Sealock on mukautettu kajakkipussien valmistaja ja OEM-toimittaja. Tavallinen kuivapussi on hitsattu putki: kaksi paneelia, pyöreä pohja, roll-top. Kajakkipussi on tämän ongelman vaikeampi versio, koska melontajien todella tarvitsemat ominaisuudet – täyttöventtiili, puhelinikkuna, muotoiltu selkänojaa vasten istuva kuori, lukituspiste, pehmustettu takapaneeli – kaikki vaativat.katkaisemalla tarkoituksellisesti vedenpitävän esteen ja sulkemalla sen sitten uudelleen. Tämä opas kattaa, mitä se tekee tehtaalla ja mitä se merkitsee kajakkilaukkua kirjoittavalle brändille.

Miksi kajakkilaukku on vaikeampi rakentaa

Jokainen lisätty ominaisuus on lisätty tiivistysongelma. Putkikuivapussissa on yksi jatkuva hitsausreitti, eikä mikään tunkeudu ihon läpi. Kajakkikuivarepussa voi olla kaareva kuori, läpinäkyvä ikkuna, joka on hitsattu läpinäkymättömään kankaaseen, seinään läpäisevä venttiililaippa, muotoiltu lukkokotelo, vaahtomuovista kiinnitetty takapaneeli ja valjaiden ankkurit, jotka kantavat täyden painon. Jokainen niistä on paikka, jossa este voi epäonnistua, ja jokaisella on oma prosessiikkunansa.

Siksi kajakkikassit erottavat erikoistehtaista yleisistä tehtaista. Kuka tahansa voi hitsata putken. Laitteiston integrointi suljettuun kaarevaan kuoreen toistuvasti tuhansien yksiköiden yli on erilainen ominaisuus.

Kaarevan kuoren hitsaus

Useat kajakkipakkauksistamme käyttävät puoliympyrän muotoista kuorta suoran sylinterin sijaan, koska muotoiltu runko istuu paremmin selkää vasten ja tiivistyy paremmin veneessä. Perinteinen RF-hitsauksen viisaus katsoi, että kaarevat pinnat olivat huonoja ehdokkaita prosessille. Käytännössä ne ovat toimivia, mutta ohjaussuure muuttuu: kaarevalla hitsillä kriittinen tekijä onylemmän ja alemman muotin välisen raon tarkka hallinta kiristyspaineen hallinnan sijaan. Säädä muotin väli oikealle ja kaareva sauma hitsaa yhtä luotettavasti kuin litteä; luottaa pelkkään paineeseen ja hitsin laatu vaihtelee käyrän mukaan.

Kaksi toisiinsa liittyvää rajoitusta määrittelevät sen, mikä geometria on käytännöllinen:

• RF-kenttä toimii vain pienen raon yli.Riittävän voimakas kenttä materiaalin sulattamiseen edellyttää, että elektrodi ja osa ovat noin 1,5 mm:n etäisyydellä, minkä vuoksi prosessi sopii kalvoille ja päällystetyille kankaille paksujen jäykkien osien sijaan – ja miksi muotin suunnittelun on seurattava tiiviisti vaipan muotoa.
• Paneelit leikataan ylimitoitettuna.Leikkauskappaleet ovat vähintään noin 6 mm suurempia kuin hitsauskuvio, koska materiaalin on peitettävä kokonaan työkalun hitsausalue tai itse hitsi vaarantuu. Ylimääräinen voidaan leikata offline-tilassa jälkeenpäin.

Erilaisten materiaalien hitsaus: Ikkunapaneeli

Läpinäkyvä puhelinikkuna tai katselupaneeli tarkoittaa kirkkaan kalvon hitsaamista päällystettyyn kangaskuoreen – kahteen eri materiaaliin, joilla on erilainen lämpökäyttäytyminen. Tätä hallitseva sääntö on syytä tietää, koska se selittää, miksi joidenkin toimittajien ikkunat irtoavat:

Kun liitetään kahta eri materiaalia, prosessi on asetettava siten, että korkeamman lasisiirtymälämpötilan materiaali lämpenee ensin ja johtaa lämpöä alhaisemman Tg:n materiaaliin.Suorita se toisin päin, jolloin pehmeämpi materiaali ylisulaa ja ohenee, kun taas kovempi materiaali ei sulaudu kunnolla yhteen – muodostaa liitoksen, joka näyttää hyväksyttävältä ja epäonnistuu myöhemmin. Tämän saaminen oikein on elektrodin suunnittelusta ja parametrien asettamisesta, ei vaivannäöstä.

Pinnoitetuissa kankaissa on myös materiaalilattia: pinnoitteen vähimmäispaksuus on noin 3-5 mil, jotta se hitsautuu kunnolla. Liian ohuella pinnoitteella varustettu kangas ei tuota luotettavaa sidosta riippumatta siitä, kuinka hyvin kone on asetettu.

Venttiilin integrointi

Kajakkipakkausten täyttö- ja tyhjennysventtiilin avulla meloija puristaa ilmaa pussin puristamiseksi luukuksi tai lisää ilmaa tilapäistä kelluntatukea varten. Sen valmistaminen tarkoittaa tarkoituksellisen portin laittamista suljetun pussin seinän läpi. On olemassa kaksi todistettua lähestymistapaa:

• Laipallinen venttiili hitsattu keskipaneeli.Portit ja venttiilit toimitetaan hitsattavalla laipalla, jotta ne voidaan asentaa paneelin keskikohtaan – RF-hitsaus tiivistää pinnoitetun kankaan porttiin vahingoittamatta kumpaakaan materiaalia.
• Putki hitsattu saumaan.Venttiilin rungon sijoittaminen suoraan sauman päälle on vaikeaa, joten yleinen käytäntö on hitsata putki saumaan ja kiinnittää putkeen puristussoviteventtiili.

Joka tapauksessa venttiilihitsaus on erillinen prosessiikkuna runkosaumoista ja saa oman parametrisarjansa ja oman tarkastuksensa. Se on myös erityisesti painetestauksen arvoisin ominaisuus seuraavassa osiossa olevasta syystä.

Vikatilan ostajien tulisi tietää

Tällä on merkitystä kaikissa pusseissa, joissa on venttiili tai ilmanpidätystoiminto:heikko sauma voi läpäistä ensimmäisen vuototarkastuksen ja silti epäonnistua toistuvien täyttöjaksojen, kuljetusvärähtelyn tai kylmän sään käytön jälkeen.Yksittäinen läpimeno/hylkäys linjan lopussa ei todista sinetin kestävyyttä – se todistaa, että sinetti oli olemassa sinä päivänä.

Siksi tämän tyyppisen tuotteen laadunvalvontaan on sisällyttävä silmämääräinen tarkastus,kuorintatestaus, paineen säilyttäminen, jadelaminaatiotarkastuspelkän vesitestin sijaan. Tämä on myös syy siihen, että suoritamme tyhjiöimuroin 24 tunnin pitolla valmiilla tuotteilla: jatkuva alipaine koko päivän ajan pintatiivistää reunatiivisteet, jotka lyhyt upottaminen päästää läpi.

Kuormituspisteet: Miksi valjaat ommellaan ennen kuin runko on hitsattu

Ladattu 38 litran kajakkipakkaus painaa koko painonsa olkavaljaiden ankkureiden läpi, ja meloa leikkaava ja irrottava kannen ripsipisteet kiertää ankkureita jatkuvasti. Pelkästään hitsatut lisäosat voivat kuoriutua jatkuvan leikkauksen alla, jotenvaljaat, D-rengaspaikat, kiinnitysnarujen ankkurit ja vetokahvat ommellaan litteisiin paneeleihin suurella jännityksellä ennen kuoren hitsaamista. Ommeltu jalanjälki levittää kuormaa; myöhempi hitsaus ja vahvistus kattaa rei'itykset. Ankkurit testataan sitten kuormituksen ja nykimisen perusteella sen sijaan, että niitä arvioidaan silmällä.

Tässä on myös melonnan ohjauksella merkitystä – kansivarusteiden tulee kiinnittyä vähintään kahdesta kohdasta, joten ankkurit on rakennettava toistuvaa, iskukuormitettua käyttöä varten staattisen painon sijaan.

Takapaneelin liimaus

Kajakkipakkausten yksiosainen EVA-takapaneeli vähentää painoa ja vähentää lämmön kertymistä kävellessä sisään. EVA on itsessään RF-hitsattava, mikä mahdollistaa paneelin integroinnin rakennukseen liimauksen sijaan – ja hitsaus on tässä parempi kuin liima samasta syystä kuin muuallakin:hitsatut liitokset estävät liiman vanhenemisen ja uudelleenaktivoitumisen riskit, jotka ovat juuri ne vikatilat, joita kuumassa autotallissa märkänä säilytetty pussi löytää.

Erilainen tiivistysjärjestelmä: kuminauhasuljin

Kaikki kajakkipussit eivät sulje rullalla. Retkikuntamme rakennustiivisteet apuristettu luonnonkumitiivistenauha taitettavan läpän alla, kiinnitetty keskellä olevalla puristushihnalla— mekaanisesti erilainen järjestelmä, joka saavuttaa IPX8:n. Sen valmistus lisää vaiheita, joita roll-topissa ei ole: kuminauha on liimattava tiukasti koko aukkoa pitkin, läpän geometrian on taitettava siihen suoraksi ja puristushihnan on puristettava tasaisesti leveydeltä. Epätasainen kiristys on klassinen vika – keskeltä pitävä tiiviste ja toisessa päässä olevat aukot läpäisevät satunnaisen uppoamisen ja vuotavat paineen alaisena.

Brändäys: Tulosta ennen hitsausta

Hyödyllinen järjestyskohta brändeille:silkkipainatus tai kuumaleimaus voidaan sisällyttää kalvokerroksiin ennen hitsien valmistumista.Grafiikan käyttäminen paneelien ollessa vielä litteä parantaa kohdistusta ja välttää työskentelyn valmiin kolmiulotteisen kuoren ympärillä. Heijastava painatus on syytä tarkentaa myös tässä – melojat ovat usein vedessä aamunkoitteessa ja iltahämärässä, ja heijastava merkki tekee pussista löydettävissä hämärässä ja kaksinkertaistaa merkkikiinteistönä.

Mitä tämä tarkoittaa lyhyesti

• Määritä hitsattavat materiaalit- PVC, TPU, TPU-pinnoitettu nailon tai EVA. Ei-polaarisia muoveja, kuten PP:tä ja PE:tä, ei voida RF-hitsata ollenkaan.
• Tarkista pinnoitteen paksuus— alle 3–5 mil pinnoitettu kangas ei hitsaa luotettavasti.
• Päätä tunkeutumiset ajoissa— Venttiilien, ikkunoiden, lukon ja taskujen asennot vaikuttavat kaikki muotin suunnitteluun ja työkalujen kustannuksiin, ja niitä on kallista siirtää muotin olemassaolon jälkeen.
• Pidä kuoren geometria hitsausystävällisenä— lempeät kaaret ja selkeät saumat ovat toistettavissa paremmin kuin tiukat säteet ja lähentyvät saumat.
• Yksityiskohta jokainen latauspiste— valjaat, D-renkaat, ripsien nyörit, nostokahva ja niiden kiinnitys.
• Pyydä oikeat testit— kuoriutumislujuus, paineenkesto ja delaminaatiotarkastus, ei vain läpäisy/hylätty upotustarkastus.
• Budjetti työkaluille— Mukautettu kuoren muoto tarvitsee mukautetun kuparisuulakkeen, joka mainitaan erikseen ja jonka läpimenoaika ennen ensimmäistä näytettä.

Tuotteen perusteet

Nämä hitsatut pussit, Sealockistakuiva laukkurivi, ovat yhtäläiset lähtökohdat mukautetulle kajakkiprojektille – yksikään ei ole sijoittunut toisen yläpuolelle; jokainen osoittaa erilaisen edellä kuvatun tuotantokyvyn:

Kuva	Malli ja tekniset tiedot	Tuotantokyky se osoittaa	MOQ

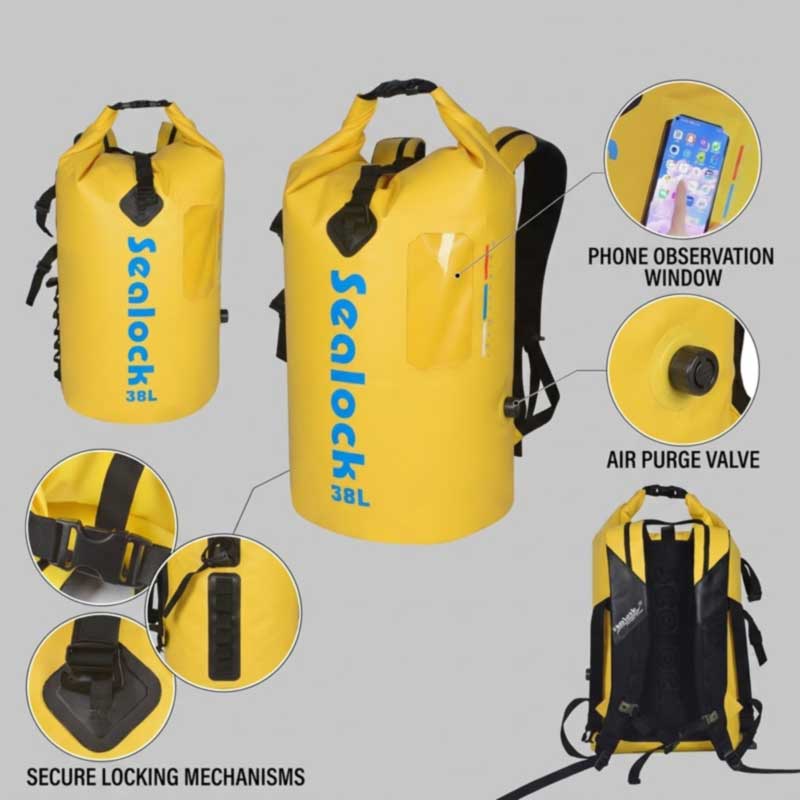

	38L vedenpitävä kuivareppu kajakille- 500D PVC, 0,5 mm; puolipyöreä kuori; etutasku puhelimelle; monitoimi lukko meloa aluksella; sivutäyttö/tyhjennysventtiili; yksiosainen EVA takapaneeli.	Kaarevakuoren hitsaus, venttiilien integrointi, ikkunapaneeli, EVA-liimaus – kaikki yhdessä kokoonpanossa	300-500
	SL-E977 Kajakkikuivareppu- 28 litraa; 500D PVC, 0,5 mm; puolipyöreä kuori; puhelimen ikkuna; monitoimi lukko; sivutäyttö/tyhjennysventtiili; EVA takapaneeli.	Sama alusta päiväretkikapasiteetilla	300-500
	SL-D045 Ilmatiivis putkikuivapussi kaasuventtiilillä- 20L, koot 2L - 100L; PVC; kaasuventtiili ohjattua täyttöä ja tyhjennystä varten; mukautetut värit; näyte 5-7 päivää.	Venttiiliintegrointi yksinkertaiseen putkeen – halvempi reitti ilmansäätöön	500
	SL-D693 putkikuivapussi ikkunalla ja vetoketjutaskulla— 15L (53×36 cm) / 20 L (57×38 cm); 500D PVC pressu;IPX7; PVC selkeä elokuva ikkuna; kuiva-märkä erottaminen; irrotettava vahvistettu hihna; POM-solki.	Kirkkaasta kalvosta suojapeitteeseen hitsaus sekä tiivis vetoketjutasku yhdessä rungossa	300
	SL-J033 Waterproof Expedition Pack- 45L / 55L / 65L; TPU laminoitu 420D nylonille;IPX8luonnonkumitiivistenauhan + taitettavan läpän + keskipuristushihnan kautta; vahvistettu hankauspohja; pehmustetut valjaat, rintalastan hihna, lantiovyö, nostokahva; heijastava putkisto.	Kuminauhatiivistejärjestelmä ja täysi kantava valjaat	300-500
	SL-E102 kuivareppu— 15L / 20L / 30L julkaistut mitat per koko; 500D PVC-verkko; mukautettuja värejä ja kokoja.	Kolme kapasiteettia jaetuissa työkaluissa – tehokas muotinpoisto	300

Tuotantoehdot ja laadunvalvonta

Tuote	Yksityiskohta
MOQ	300-500 kpl per malli
Työkalu	Mukautettu kuparimuotti kuoren geometriaa kohti, ilmoitetaan erikseen; käytetään uudelleen toistuvissa tilauksissa
Näytteenotto	3–10 päivää per kierros työkalun jälkeen; yleensä kaksi kierrosta
Tuotanto	20–45 päivää näytteen hyväksymisen jälkeen
Kapasiteetti	Yhdeksän HF-hitsauslinjaa taajuudella 27,12 MHz; noin 100 000 kpl/kk
Arviointivaihtoehdot	Varmennettu IPX7 hitsatuissa roll-top-rakenteissa; IPX8 kumitiivisterakenteessa

Laatu on jaettu kolmeen tasoon -IQC(saapuvan kankaan pinnoitteen paksuus, tarttuvuus ja hitsattavuus tarkistetaan sekä venttiilit, lukkolaitteistot, soljet ja nauhat allekirjoitetun standardin mukaisesti),IPQC(leikkaustoleranssi, hitsin eheys sekä rungon saumoissa että läpiviennissä, venttiilin ja ikkunan asennus, valjaat ja kiinnityspisteen kokoonpano sekä näytehitsausten kuoriutumistestit jokaisen ajon alussa), jaOQC(ISO 2859 AQL -näytteenotto, todellinen veteen upotettu erätestaus, paineen säilyttäminen venttiilirakenteissa, delaminaatiotarkastus ja kultanäytteen vertailu, SGS tai QIMA saatavilla). Sealock suorittaa myös tiukasti asiakkaan täydellisen tarkastusmenettelyn valmiille tuotteille:laatikon purkaminen, tyhjiöimu, 24 tunnin staattinen lepo ja ilmavuodon määritys. Laboratorio suorittaa lisäksi hitsaussidoksen ja kuoriutumislujuuden, yli 1 500:n syklin kuormitustestin, jossa nykiminen kuormitetaan valjaiden ankkureita ja ripsipisteitä, kelluvuustarkistukset, hankaus, repeytys, vetolujuus, suolasuihku, UV, värinkesto ja väriero.

FAQ: Kajakkilaukkujen tuotanto

K: Voitko hitsata kaarevan tai muotoillun kuoren?
V: Kyllä. Kaarevat hitsit ovat käyttökelpoisia, kun ylemmän ja alemman työkalun välistä muotin etäisyyttä säädetään tarkasti – se on kiristyspaineen sijaan käyrän hallitseva muuttuja. Se vaatii kuoren ääriviivalle ominaisen muotin suunnittelun.

K: Miten täyttöventtiili on integroitu tiivistettä vaarantamatta?
V: Joko laipallinen venttiilihitsattu keskipaneeli – porteissa ja venttiileissä on hitsattavat laipat juuri tätä varten – tai saumaan hitsattu putki, johon on kiinnitetty puristussovitusventtiili. Venttiilihitsauksella on oma parametrisarja ja oma tarkastus.

K: Miksi jotkut kirkkaat ikkunat irtoavat ajan myötä?
V: Yleensä siksi, että eri materiaalien hitsaus on asetettu väärin. Korkeamman Tg:n materiaalin täytyy lämmetä ensin ja johtaa lämpöä alhaisemman Tg:n materiaaliin; Jos käytät toiseen suuntaan, pehmeämpi kalvo sulaa liikaa, kun taas toinen ei sulaudu kunnolla, jolloin liitos näyttää hyvältä ja epäonnistuu myöhemmin.

K: Riittääkö yksi vesitesti sulkemaan venttiilipussin?
V: Ei. Heikko sauma voi läpäistä ensimmäisen vuototarkastuksen ja silti epäonnistua toistuvien täyttöjaksojen, kuljetusvärähtelyn tai kylmän sään käytön jälkeen. Pyydä kuorintatestausta, paineenkesto- ja delaminaatiotarkastusta upotuksen ohella.

K: Voiko logomme jatkua ennen kokoonpanoa?
V: Kyllä, ja se on parempi – silkkipainatus ja kuumaleimaus levitetään kalvokerroksiin paneelien ollessa tasaiset ennen hitsausta, mikä antaa puhtaamman kohdistuksen. Heijastava painatus kannattaa määrittää aamunkoittoon ja hämärään näkyvyyden vuoksi.

K: Mikä määrittää, onko suunnittelumme rakennettavissa?
V: Materiaalin hitsattavuus (PVC, TPU, päällystetty nailon tai EVA – ei koskaan PP tai PE), pinnoitteen paksuus vähintään noin 3–5 mil, kuoren geometria, jota meisti voi seurata, ja jokaisen lävistyksen sijainti. Tarkistamme piirustuksen hitsattavuuden varalta ennen työkaluja ja ehdotamme muutoksia, jotka parantavat sekä laatua että tuottoa.

Puhu tehtaalle

Jos haluat ottaa mukautetun kajakkikassin tuotantoon, ota yhteyttä Sealockiin osoitteessainfo@sealock.com.hktai +86-769-82009361. Yli kaksikymmentä vuotta talon sisäistä suurtaajuista hitsausta, yhdeksän hitsauslinjaa, venttiilien ja ikkunoiden integrointia, räätälöityjä meistityökaluja ja asiakkaan täydellinen tarkastusmenettely jokaiselle lähetykselle.
